Datenblatt
Daisy-Chain
VD.HU.X4.03
NovoCon® S – Hochgenauigkeits-Stellantrieb

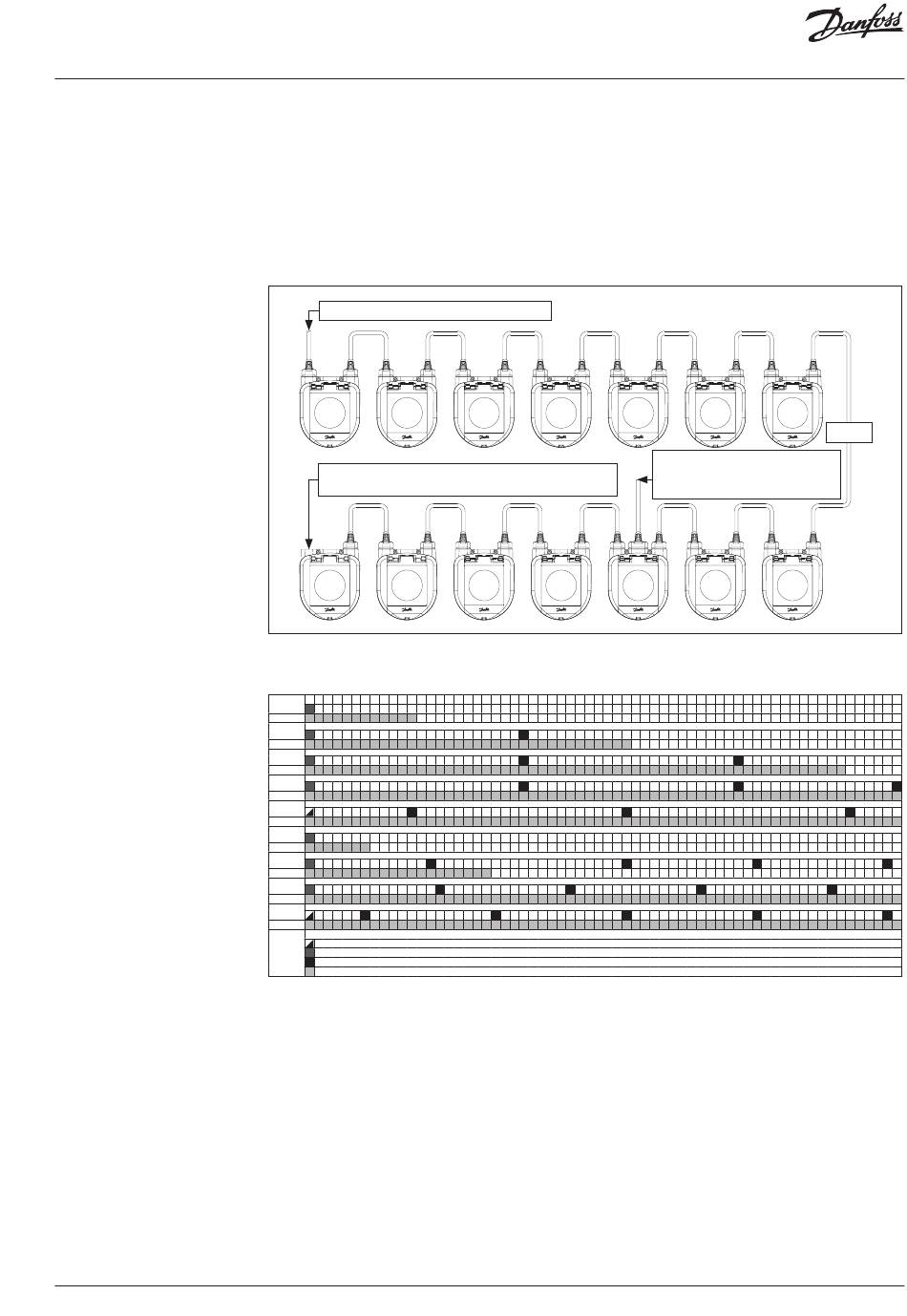

DC-Spannungsversorgung (empfohlen)
Wenn eine Daisy-Chain-Verkettung mit 10 m
langen NovoCon®-Kabeln erfolgt und eine
Spannungsversorgung von 24 V DC verwendet wird,
sind zusätzliche Spannungsverstärker bzw. eine
zusätzliche Spannungsversorgung notwendig, wenn
mehr als zwölf NovoCons in Reihe geschaltet werden.
Siehe die Tabelle unten.
Regler und Spannungsversorgung (24 V AC oder DC)
Denken Sie daran, den DIP-Schalter 8 für den Busabschluss am letzten
NovoCon® S in der Daisy-Chain zu aktivieren
Wenn es sich bei allen Geräten im Teilnetzwerk um Stellantriebe vom Typ NovoCon® S handelt,
ziehen Sie hinsichtlich weiterer Informationen die Beispiele unten zurate.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64
24 V DC
24 V DC
24 V DC
24 V DC
24 V DC
24 V AC
24 V AC
24 V AC
24 V AC
Buskommunikation vom Regler
Spannungsversorgung mit Daisy-Chain-Kabel vom Regler
Verwendung des Analogkabels als Spannungsverstärker
NovoCon® S
Wenn der NovoCon® S verwendet wird, um externe Geräte zu betreiben, muss eine separate Berechnung für Bedarf
und Standort des Spannungsverstärkers gemacht werden.
AC-Wechselstromversorgung
Wenn eine Daisy-Chain-Schaltung mit 10 m
langen NovoCon®-Kabeln erfolgt und eine
Spannungsversorgung von 24 V AC verwendet wird,
sind zusätzliche Spannungsverstärker bzw. eine
zusätzliche Spannungsversorgung notwendig, wenn
mehr als sieben NovoCons in Reihe geschaltet werden.
Siehe die Tabelle unten.
Wichtig: Die verwendete Spannungsversorgung muss
eine Spannung liefern können, die 60 % höher ist als
die Nennspannung des NovoCon® S.
Spannungsverstärker/
Spannungsversorgung, Temperaturfühler
direkt oder über das Kabel NovoCon® I/O
hinzugefügt
© Danfoss | 2019.06 | 15
U = 24 V
