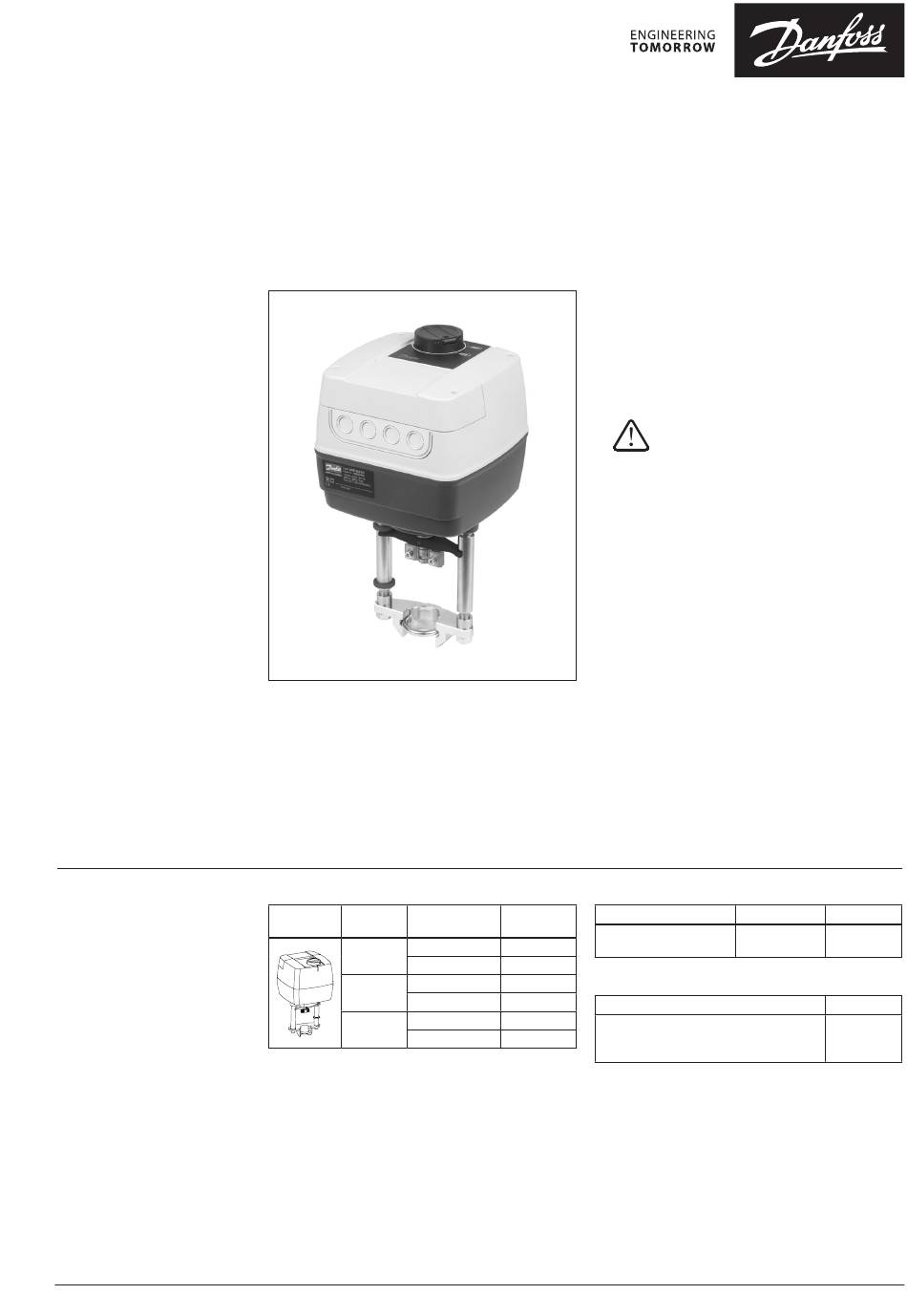

Danfoss AMV 658 SU Datenblatt

Datenblatt
Stellantriebe für die 3-Punkt-Regelung
AMV 655 – ohne Sicherheitsfunktion
AMV 658 SU, AMV 658 SD – mit Sicherheitsfunktion (Antriebsstange ein-/ausfahrend)
Beschreibung
Bestellung
© Danfoss | 2017.12
Die Stellantriebe sind hauptsächlich für die
Ventilregelung in Fernwärme-/Fernkälte-, Heiz-,
Belüftungs- und Klimaanlagen entsprechend
dem Bedarf eines Reglers ausgelegt.
Die Stellantriebe AMV 655 und 658 können über
elektronische Regler mit 3-Punkt-Ausgangssignal
geregelt werden.

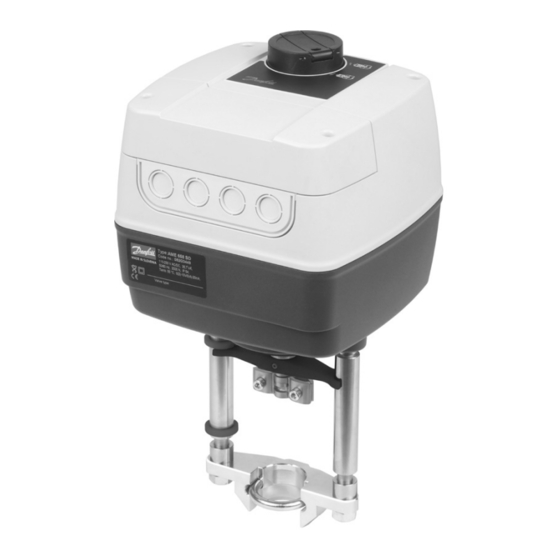

Stellantrieb
Spannungs­
Abbildung Typ
versorgung (V)
AMV 655
AMV 658 SU
AMV 658 SD
Die Stellantriebe können ohne Adapter mit
folgenden Komponenten eingesetzt werden:
- Ventile VFM, VFS (DN 65–100),
VF (DN 100–150) und VL (DN 100)
- Selbsttätige Durchflussregler AFQM 6 und AFQM*
* Bei den Ventilen AFQM 6 und AFQM,
- Ventile VFG(S) und VFU
Eigenschaften:
• Handbetrieb, mechanisch und/oder elektrisch
• Positionsanzeige, LED-Anzeige
• Einstellbare Stellzeit: 2 oder 6 s/mm
• Integrierter Zusatzschalter
• Externe Reset-Taste
• 3-Punkt-Regelung
• Thermischer Überlastschutz
• Präzise Regelung und kurze Ansprechzeit bei
der 3-Punkt-Regelung (0,01 s)
Wichtige Daten:
• Nennspannung (Wechsel- oder
Gleichspannung):
- 24 V, 50/60 Hz
- 230 V, 50/60 Hz
• Regeleingangssignal: 3-Punkt-Signal
• Stellkraft: 2000 N
• Hub: 50 mm
• Stellzeit (auswählbar): 2 oder 6 s/mm
• Max. zul. Medientemperatur: 200 °C
Zubehör – Kegelstangenheizung
Typ
Bestell­Nr.
Kegelstangenheizung für
24 082G3440
VFM-Ventil
230 082G3441
082G3446 Zubehör – Adapter
24
230 082G3447
Typ
24 082G3444
Adapter für die Ventile VFG/S und VFU sowie
230 082G3445 für AFQM 6 und AFQM, PN 25 (wenn sie vor
März 2015 hergestellt wurden)
PN 25, die vor März 2015 hergestellt wurden,
ist ein Adapter (065B3527) erforderlich.
Verwendung mit Adapter 065B3527
bei folgenden Komponenten:
DN
65-250
Bestell­Nr.
065Z7022
Bestell­Nr.
065B3527
VD.LE.S6.03 | 1
