Automatische Baudrate
Der NovoCon® S sollte zur selben
Zeit wie die anderen BACnet-Geräte
oder aber danach angeschlossen
werden. Der NovoCon® S passt sich
dann automatisch an die Baudrate
des Netzwerks an.
Automatische MAC-
Adressierung
– nur BACnet
10 | © Danfoss | 2019.06
NovoCon® S – Hochgenauigkeits-Stellantrieb
MSV:6/32804 (Baudrate) muss (standardmäßig) auf 1 eingestellt werden.
Wenn der NovoCon® S innerhalb von 45 Sekunden nach dem Einschalten eine Aktivität im Feldbus registriert, übernimmt
er die im Netzwerk von anderen BACnet-Geräten verwendete Baudrate. Registriert der Stellantrieb innerhalb dieser Zeit
keine Aktivität, generiert er ein Token und überträgt dies mit einer standardmäßigen Baudrate von 38.400 Bit/s.
Empfangene Daten
sind korrekt – Keine
Framing-Fehler?
Für das automatische Zuweisen einer MAC-Adresse muss MSV:5 (standardmäßig) auf 1 eingestellt werden.
Der Stellantrieb NovoCon® S überprüft bereits im Teilnetzwerk besetzte MAC-Adressen. Er weist sich dann selbst
beim ersten Einschalten automatisch eine freie MAC-Adresse zu. Vorausgesetzt, die Adresse wurde nicht bereits
manuell über DIP-Schalter ausgewählt. Wenn eine Kollision der MAC-Adresse auftritt, wird eine automatische
Zuweisung der MAC-Adresse aktiviert. Diese Funktion startet die Suche nach einer verfügbaren MAC-Adresse
erneut. Hat der Stellantrieb eine freie MAC-Adresse gefunden, sendet er über das BACnet eine Benachrichtigung
(„I-Am").
Bitte beachten Sie, dass aufeinanderfolgende MAC-Adressen nicht immer zugewiesen werden können.

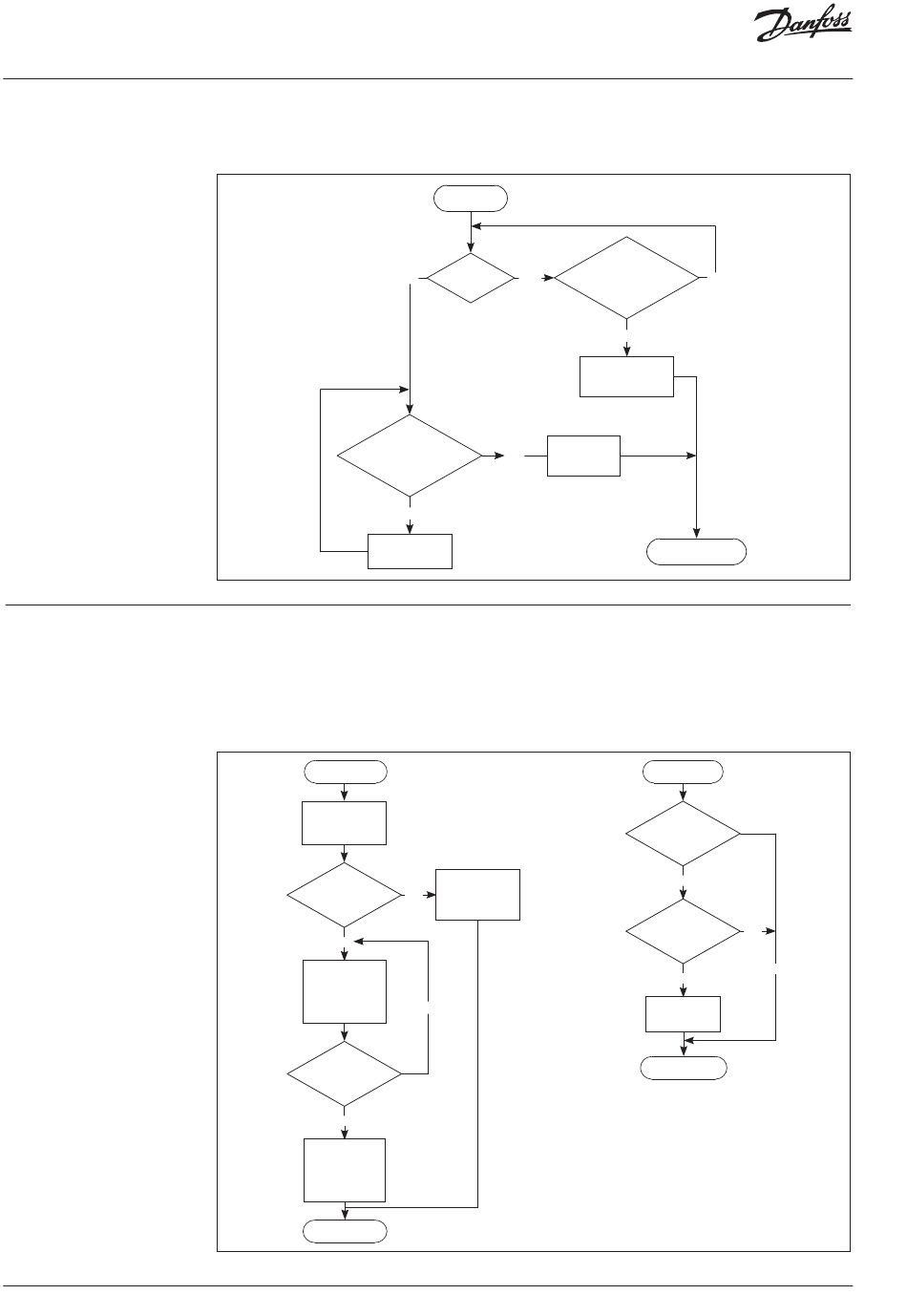

Automatische
MAC-Adressierung
Empfange „Poll for
Master" und antworte
auf „Poll for
Master"
Wurde ein anderer
Master im Netzwerk
gefunden?
Ja
Empfange „Poll for
Master" und antworte
auf „Poll for Master".
Erstelle Tabelle mit
möglichen, freien
MAC-Adressen
Wurde
„Poll for Master" in einem
kompletten Zyklus
empfangen?
Ja
Wähle zufällig
eine der freien
MAC-Adressen aus
und sende mit der
ausgewählten MAC-
Adresse ein „I-Am".
Ende automatische
MAC-Adressierung.
Automatische
Baudrate
Aktivität
Ja
Nein
im Bus?
Ja
Nein
Verändere
Baudrate
Stelle MAC-
Adresse = 1
Nein
Beginne mit dem
Generieren
eines Tokens
Nein
Ist eine zufällige
Zeit zwischen 45
Nein
und 60 Sekunden
abgelaufen?
Ja
Generiere Token
bei 38.400 Bit/s
Verwende
aktuelle
Baudrate
Ende automatische
Baudrate
MAC-
Adressenkollision
MAC-Adressenkollision
erkannt?
Ja
Ist die automatische
MAC-Adressierung
aktiviert?
Ja
Beginne mit der
automatischen
MAC-Adressierung
Ende MAC-
Adressenkollision
Nein
Nein
