Verdrahtung

Nur 24 V AC
* Nur für Stellantriebe mit
Sicherheitsfunktion.
Stellantrieb muss vor dem Stellen von
DIP6 auf „EIN" eine automatische
Hubanpassung vornehmen.
Ausgangssignal hängt von den
Einstellungen von DIP2, 3 und 5 ab.
* Nur für Stellantriebe mit
Sicherheitsfunktion.
6 | © Danfoss | 2017.08
AME 10/20/30/13/23/33
DIP 6 = OFF

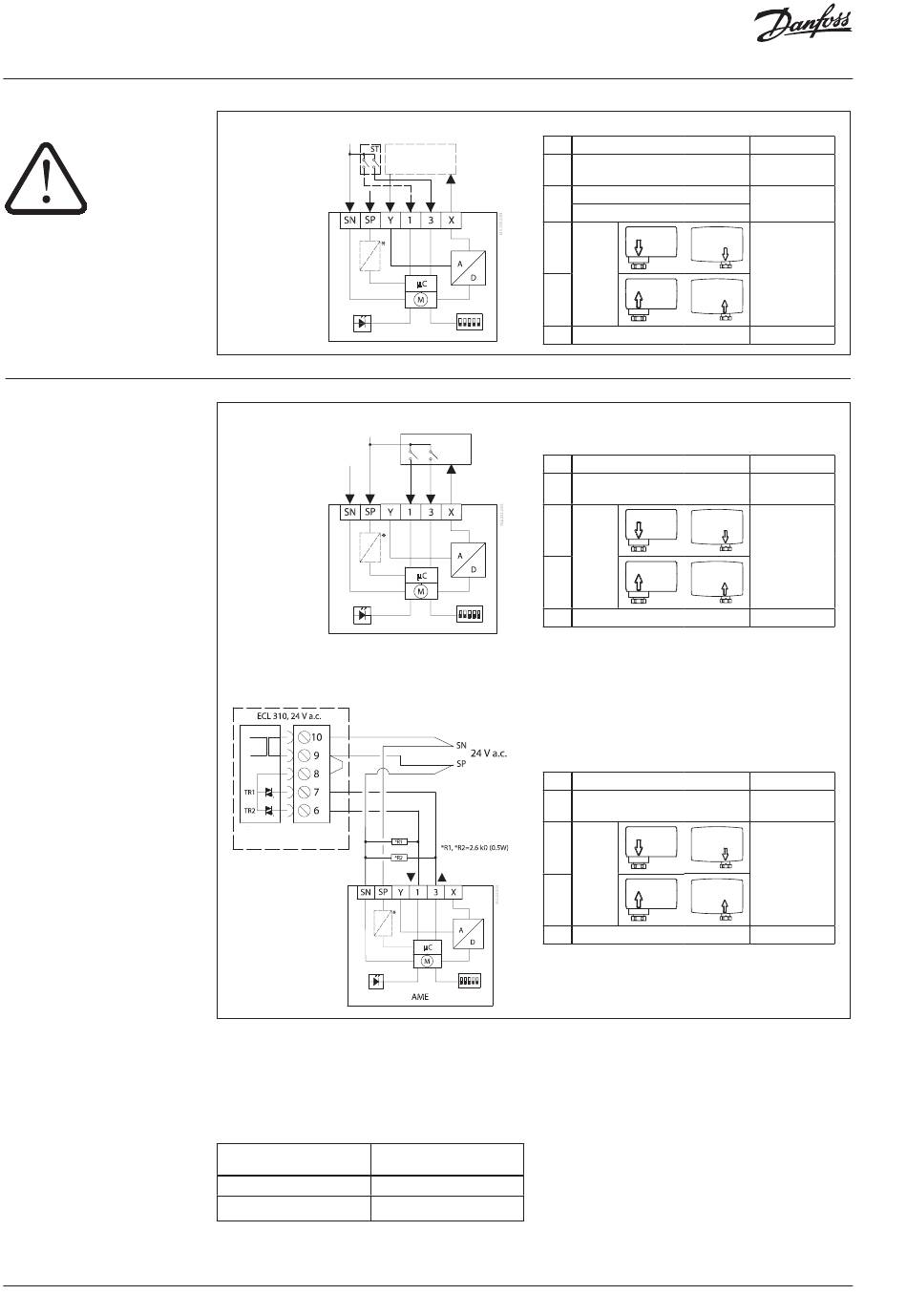

Verdrahtung für die modulierende Regelung
DIP 6 = ON
Verdrahtung für die 3-Punkt-Regelung mit Relaisausgang
DIP 6 = ON
Verdrahtung für die 3-Punkt-Regelung mit Triac-Ausgang
7 = Antriebsstange einfahren
6 = Antriebsstange ausfahren
Automatische Anpassung an den Ventilhub
Beim ersten Anlegen der Spannung passt sich der
Stellantrieb automatisch an die Länge des Ventilhubs
an. Diese Anpassung an den Ventilhub kann durch
das Umschalten von SW9 wiederholt werden.
Kabellänge
0–50 m
> 50 m
SN
REGLER
SP
Y
1
3
X
REGLER
SN
SP
1
3
X
SN
SP
1
3
X

Diagnose-LED

Die rote Diagnose-LED befindet sich auf der
Leiterplatte unter der Abdeckung. Sie signalisiert
drei verschiedene Betriebszustände:
• Stellantrieb ist intakt (LED leuchtet dauerhaft)
• Automatische Ventilhubanpassung
(LED blinkt einmal pro Sekunde)
Empfohlener
• Fehler (LED blinkt dreimal pro Sekunde –
Kabelquerschnitt
technische Fachkraft hinzuziehen)
0,75 mm
2
1,5 mm
2
0 V
24 VAC
0(2)-10 VDC
0(4)-20 mA
0 V
0(2)-10 VDC
0 V
24 VAC
24 VAC
0(2)-10 VDC
24 VAC
0 V
24 VAC
0(2)-10 VDC
Neutralleiter
Spannungs-
versorgung
Eingang
Eingang
Ausgang
Neutralleiter
Spannungs-
versorgung
Eingang
Ausgang
Neutralleiter
Spannungs-
versorgung
Eingang
Ausgang
