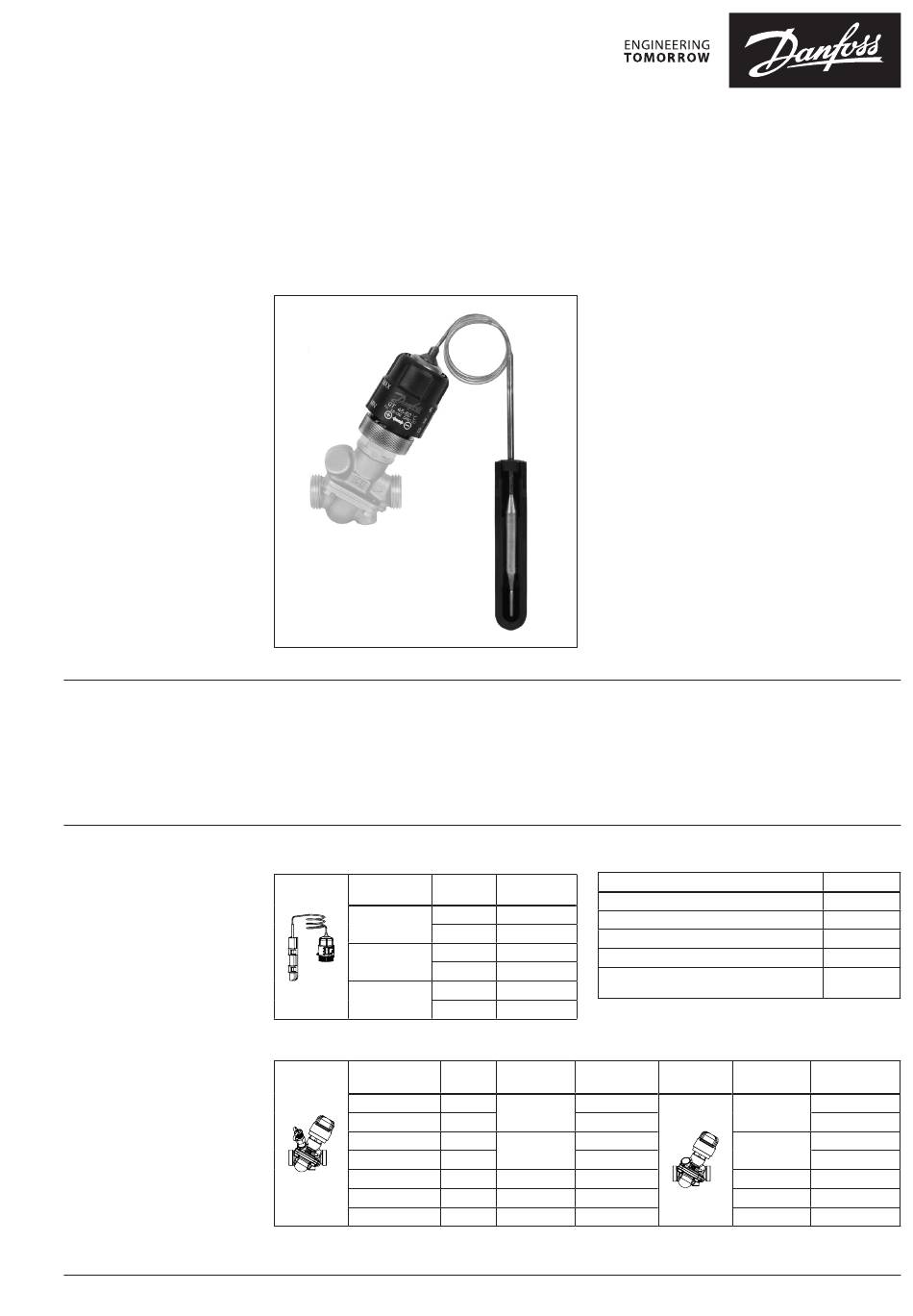

Datenblatt
Thermostatischer Stellantrieb QT
- Regelung der Rücklauftemperatur mit Ventilen des Typs AB-QM
Beschreibung
Vorteile
Bestellung
© Danfoss | 2018.07
• Anpassung des tatsächlichen Volumenstroms
durch den Strang an den Heizbedarf
• Verbesserte Regelung der Raumtemperatur
• Vermeidung von Überheizung des Gebäudes
• Reduzierung der Heizkosten
Thermostatischer Stellantrieb QT
Montage
Einstellbereich
(°C)
an AB-QM
DN 10-20
45 ... 60
DN 25-32
DN 10-20
35 ... 50
DN 25-32
DN 10-20
65 ... 85
DN 25-32
AB-QM-Ventile
Nennweite (DN)
10 LF
10
15 LF
15
20
25
32

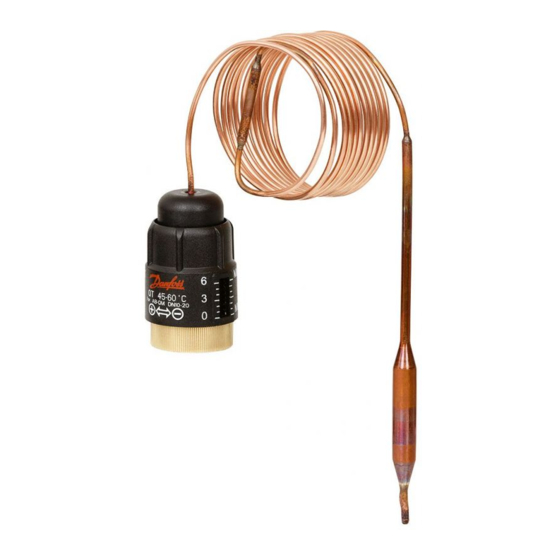

QT ist ein selbsttätiger thermostatischer Stellantrieb,
der zur Regelung der Rücklauftemperatur in
Einrohr-Heizungsanlagen eingesetzt wird.
QT ist speziell auf das Zusammenspiel mit dem
druckunabhängigen Regelventil AB-QM
ausgelegt, das die Regelung und den
hydraulischen Abgleich übernimmt.
Das AB-QM und der QT bilden zusammen die
vollständige Einrohr-Lösung: AB-QT.
Eigenschaften:
• Einstellbereich: 35-50 °C, 45-60 °C, 65-85 °C
• Vorgesehen für AB-QM DN 10-32
• Leicht montierbarer externer Anlegefühler
Zubehör
Typ
Bestell-Nr.
Tauchhülse Messing
003Z0382
QT-Adapter-Satz (DN 10-20)
003Z0383
QT-Adapter-Satz (DN 25-32)
003Z0384
Hülse für Anlegefühler
003Z0385
Kennzeichnungsschild für die Einstellung
der Volumenstrombegrenzung am QT
003Z0386
003Z0387
Q
Außengewinde
max.
Bestell-Nr.
(l/h)
(ISO 228/1)
003Z1261
150
G ½ A
003Z1211
275
003Z1262
275
G ¾ A
003Z1212
450
G 1 A
003Z1213
900
G 1¼ A
003Z1214
1.700
003Z1215
3.200
G 1½ A
Bestell-Nr.
003Z0391
003Z0392
003Z0393
003Z0394
003Z0395
Außengewinde
AB-QM
Bestell-Nr.
(ISO 228/1)
003Z1251
G ½ A
003Z1201
003Z1252
G ¾ A
003Z1202
G 1 A
003Z1203
G 1¼ A
003Z1204
003Z1205
G 1½ A
VD.C6.U4.03 | 1
Werbung
Verwandte Anleitungen für Danfoss QT
Inhaltszusammenfassung für Danfoss QT
- Seite 1 Beschreibung QT ist ein selbsttätiger thermostatischer Stellantrieb, der zur Regelung der Rücklauftemperatur in Einrohr-Heizungsanlagen eingesetzt wird. QT ist speziell auf das Zusammenspiel mit dem druckunabhängigen Regelventil AB-QM ausgelegt, das die Regelung und den hydraulischen Abgleich übernimmt. Das AB-QM und der QT bilden zusammen die vollständige Einrohr-Lösung: AB-QT.
- Seite 2 Applications Abb. 1 Abb. 2 Abb. 3 Die Kombination aus QT und AB-QM verwandelt Ein in den Strang eingebautes Ventil AB-QM stellt ein Einrohr-Heizungssystem in ein energieeffizientes eine gute Lösung dar, die für einen zuverlässigen System mit variablem Durchfluss, in dem der...
-
Seite 3: Montage
50-%-Einstellung P-Band P-Band P-Band P-Band Abb. 4 Funktionsdiagramm zum QT am AB-QM DN 10-20 Abb. 5 Funktionsdiagramm zum QT am AB-QM DN 25-32 Montage Einbau des Fühlers Bei Verwendung in einer vertikalen Einrohranlage (Abb. 1) Um für eine ordnungsgemäße Wärmeübertragung ist das druckunabhängige Regelventil AB-QM im... - Seite 4 QT-Thermostat vorgenommen. Wenn die minimale oder maximale Einstellung erforderlich ist, ist das Die Einstellung des AB-QM ist vor der Montage Handrad von QT bis zum Anschlag und dann ganz des Thermostats vorzunehmen. Dabei werden leicht in die entgegengesetzte Richtung zu drehen,...
- Seite 5 2. QT-Einstellung – D : Dynamikfaktor-Methode Effizienz eines Einrohrsystems und somit auch auf Die Temperatureinstellung am QT wird vom die Einstellungen am AB-QM und am QT auswirken: Dynamikfaktor D beeinflusst. In der Regel wirkt 1. Der Renovierungszustand des Gebäudes. sich der letzte Heizkörper im Strang am stärksten...
- Seite 6 Df - Dynamikfaktor Raumtyp A (3 W/m Raumtyp B (9 W/m Nach der Auswahl des Dynamikfaktors für ein Die Berechnung der QT-Einstellung erfolgt durch Kombination bestimmtes Gebäude/einen bestimmten (Zusammenfassung) des Werts für die „Korrektur der Strang lässt sich der Korrekturwert für die Rücklauftemperatur“...
- Seite 7 Rücklauftemperatur“ mit –23 °C an. Die erforderliche QT-Einstellung lautet: Dynamikfaktor D 76 % kann aus der Tabelle A 47 °C (70 °C + (–23 °C) = 47 °C) abgelesen werden. 2. Beispiel Der Dynamikfaktor D 37% kann aus der Tabelle Ein teilweise renoviertes Gebäude (bspw.
- Seite 8 Datenblatt Thermostatischer Stellantrieb QT Aufbau 1. Einstellknopf 2. Adapter 3. AB-QM-Ventil 4. Warmwasserrohr 5. Temperaturfühler 6. Gummidichtung für den Fühler 7. Fühlerhülse Abmessungen Nennweite 1min (DN) 1min 8 | VD.C6.U4.03 © Danfoss | DHS-SRMT/SI | 2018.07...
