Datenblatt
Anwendungsbeispiel

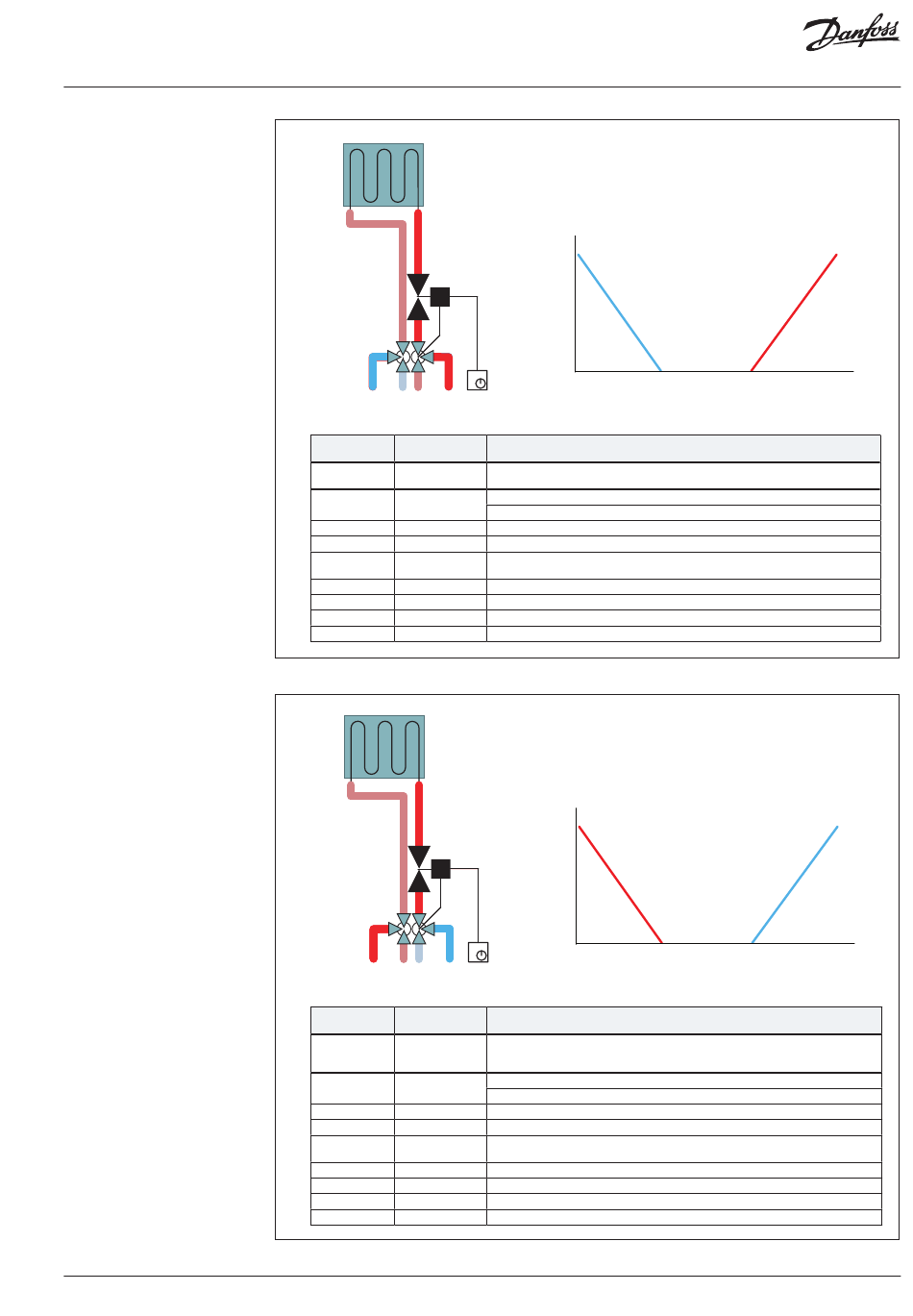

Analoger CO6-Betrieb
(Fortsetzung)
VD.HU.X4.03
NovoCon® S – Hochgenauigkeits-Stellantrieb
NovoCon® S
ChangeOver
6
Konfiguration
Einstell-/
Objekt/Register
Anzeigewert
Analoger
MSV:9/32810
CO6-Betrieb
MSV:3/32802
Ventiltyp
AV:30/32796
200
AV:31/32798
400
Invers
BV:2/32786
AV:50/32848
10
AV:51/32850
6,7
AV:52/32852
3,3
AV:53/32854
0
NovoCon® S
ChangeOver
6
Konfiguration
Einstell-/
Objekt/Register
Anzeigewert
Analoger
MSV:9/32810
invertierter
CO6-Betrieb
Ventiltyp
MSV:3/32802
AV:30/32796
200
AV:31/32798
400
Direkt
BV:2/32786
AV:50/32848
10
AV:51/32850
6,7
AV:52/32852
3,3
AV:53/32854
0
Q
100%
50%
0%
0V
Beschreibung
Das Durchfluss- und Umschaltsignal wird über einen einzigen Analogeingang gesteuert.
ISO-Ventil ausgewählt = l/h, °C, kW und kg/m3.
ANSI-Ventil ausgewählt = g/min, °F, kBTU und lb/ft3
Einstellen des Auslegungsdurchflusses für Heizen, z. B. 200 l/h
Einstellen des Auslegungsdurchflusses für Kühlung, z. B. 400 l/h
Dient zum Schalten des Heiz- und Kühlregelsignals vom Raumregler.
Muss vor AV:50-53/Register 32484-32554 eingestellt werden.
Das Regelsignal (V) für Heizung 100 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Heizung 0 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Kühlung 0 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Kühlung 100 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Q
100%
50%
0%
0V
Beschreibung
Das Durchfluss- und Umschaltsignal wird über einen einzigen Analogeingang gesteuert.
ISO-Ventil ausgewählt = l/h, °C, kW und kg/m3.
ANSI-Ventil ausgewählt = g/min, °F, kBTU und lb/ft3
Einstellen des Auslegungsdurchflusses für Heizen, z. B. 200 l/h
Einstellen des Auslegungsdurchflusses für Kühlung, z. B. 400 l/h
Dient zum Schalten des Heiz- und Kühlregelsignals vom Raumregler.
Muss vor AV:50-53/Register 32484-32554 eingestellt werden.
Das Regelsignal (V) für Heizung 100 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Heizung 0 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Kühlung 0 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
Das Regelsignal (V) für Kühlung 100 % offen bei MSV:9/Register 32810 = Zustand 7 oder 8.
5V
10V
5V
10V
© Danfoss | 2019.06 | 7
