Danfoss NovoCon S Datenblatt

Datenblatt

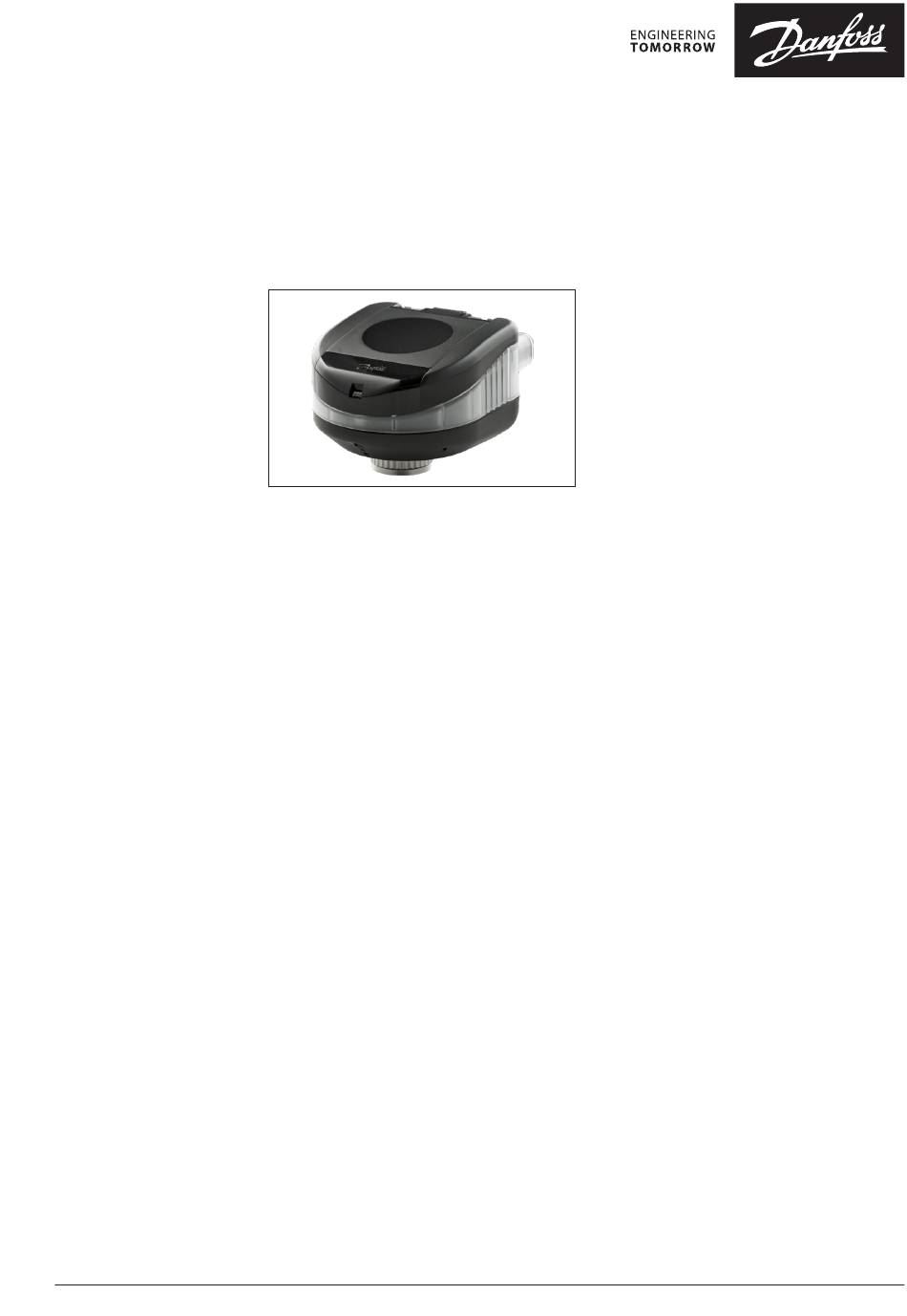

NovoCon® S – Hochgenauigkeits-Stellantrieb
Beschreibung
© Danfoss | 2019.06
Beim NovoCon® S handelt es sich um einen
multifunktionalen Hochgenauigkeits-Stellantrieb mit
Feldbus. Er wurde speziell für die Verwendung mit
dem druckunabhängigen Strangventil AB-QM in den
Nennweiten von DN 10 bis DN 32 konzipiert.
Der Durchfluss wird durch das druckunabhängige
Regelventil AB-QM geregelt, um eine Überversorgung
und einen damit verbundenen geringeren
Wirkungsgrad des Kessels oder der Kältemaschine zu
vermeiden.
Der Stellantrieb wird in Kombination mit einem
AB-QM für die Regelung des Durchflusses von
Gebläsekonvektoren, Deckenkühlkonvektoren,
Induktionsgeräten, kompakten Zwischenüberhitzern,
Zwischenkühlern, Heiz-/Kühldecken, Klimageräten
und anderen Endgeräten für die Zonenregelung
mit warmem oder kaltem Wasser als geregeltem
Fördermedium eingesetzt. Seine Genauigkeit,
seine Fähigkeit zur Regelung per Fernzugriff und
die Durchflussanzeige tragen wesentlich zu einer
zeitsparenden Inbetriebnahme, einer einfachen
Wartung, einem verbesserten Raumkomfort, einer
gerechten Kostenverteilung von Wärme-/Kälteenergie
und zu höheren Energieeinsparungen bei.
Die hohe Positionsgenauigkeit des Stellantriebs und
die lineare Charakteristik des druckunabhängigen
Ventils AB-QM sorgen dafür, dass der NovoCon® S als
Durchflussanzeiger eingesetzt werden kann.
Das Einstellen der Stellantriebs- und Ventilparameter
erfolgt über einen Feldbus. Die Regelung erfolgt beim
NovoCon® S über Feldbus oder analoge Eingänge.
Typische Anwendungen sind:
• Heiz- und Kühldecken im 4-Rohr-System.
• Gebläsekonvektoren mit einem Wärmetauscher
zum Heizen und Kühlen im 4-Rohr-System
Allgemeine Eigenschaften:
• Inbetriebnahme, Voreinstellung, Spülen per
Fernzugriff
• Durchflussanzeige
• Hohe Positionsgenauigkeit
• Energiemanagement-Anwendungen
• 4/2-Rohr-ChangeOver-Anwendungen
• I/O-Anwendungen
• LED-Statusanzeige
• Für die Montage wird kein Werkzeug benötigt
• Während der gesamten Lebensdauer wartungsfrei
• Automatische Anpassung an den Ventilhub
• Geräuscharmer Betrieb
• Halogenfreie Kabel mit Stecker
• Automatische MAC-Adressierung für das BACnet
• Automatische Baudraten-Erkennung
• Intrinsische Alarmmeldung für das BACnet
• Ventilblockierungsalarm
• Kabelbrucherkennung bei analogem Regel- sowie
Massesignal
• Auswahlmöglichkeit von BACnet MS/TP oder
Modbus RTU in einem Produkt
• Schutz gegen Fehlverkabelung bei jedem Kabel bis
zu 30 V
In Kombination mit dem Stellantrieb NovoCon®
ChangeOver ist der NovoCon® S eine einzigartige
6
Lösung für die Regelung von AB-QM und
einem 6-Wege-Motorkugelhahn, der für die
Umschaltfunktion zwischen zwei Wasserkreisen in
einem 4-Rohr-ChangeOver-System sorgt.
Diese hauptsächlich für Flächenheizungen verwendete
Umschaltfunktion ermöglicht die Erhöhung der
Kühl- und Heizleistung eines Gebläsekonvektors
bei gleicher kompakter Größe im Vergleich zu
einem Modell mit zwei Spulen, in dem die Heiz- und
Kühlwasserkreisläufe jeweils über ihre eigene Spule
verfügen.
Das 6-Wege-Umschaltventil und der Stellantrieb
arbeiten zusammen mit einem Ventil AB-QM (PIBCV)
und einem Stellantrieb NovoCon® S mit Feldbus. Das
AB-QM stellt den Durchfluss hydraulisch ein, und
der Stellantrieb NovoCon® S regelt den Durchfluss.
Der NovoCon® S kann auch für die Regelung eines
Stellantriebs für ein 6-Wege-Umschaltventil verwendet
werden, das zwischen Heizen und Kühlen umschaltet.
Diese einzigartige Funktionalität zeichnet sich durch
Folgendes aus:
• Es gibt nur ein einziges Kabel für Feldbus
und Spannungsversorgung des Stellantriebs
NovoCon® S. Über dieses Kabel wird der
NovoCon® S mit Spannung versorgt und der
6-Wege-Stellantrieb geregelt. Zudem sendet der
6-Wege-Stellantrieb ein Stellungs-Rückmeldesignal
über das Kabel an den NovoCon® S.
• Der Stellantrieb NovoCon® S erfasst automatisch
über einen Vergleich des 0–10 V Rückmeldesignals,
ob sich der 6-Wege-Stellantrieb im Handbetrieb
befindet, ob er vom Ventil demontiert wurde oder
ob das 6-Wege-Umschaltventil blockiert ist.
• Der Stellantrieb NovoCon® S verfügt über zwei
Voreinstellungen für den Auslegungsdurchfluss:
eine für die Heizung und eine für die Kühlung.
• Der Stellantrieb NovoCon® S zeigt die
Leistungsabgabe für Heizung und Kühlung
auf Grundlage von Durchfluss sowie Vorlauf-
und Rücklauftemperaturmessungen an
und protokolliert den entsprechenden
Energieverbrauch.
• Wenn sich der 6-Wege-Stellantrieb im
Wartungsbetrieb befindet, kann er das Ventil
vollständig schließen und Leckagen verhindern.
So sind weniger Absperrventile erforderlich.
• Durch die Logik im Stellantrieb NovoCon® S
wird sichergestellt, dass immer nur jeweils ein
Stellantrieb in jedem Paar (NovoCon® S und
6-Wege-Stellantrieb) in Betrieb ist. Dadurch wird
wiederum sichergestellt, dass niemals beide
Stellantriebe in einem Paar gleichzeitig in Betrieb
sind. Dadurch können in Daisy-Chain-Verkettungen
die Anzahl von Spannungsverstärkungen
verringert werden.
• Der Stellantrieb NovoCon® S erfasst, ob das Kabel
des 6-Wege-Stellantriebs getrennt ist. Ist dies der
Fall, wird ein Alarm ausgelöst.
VD.HU.X4.03| 1
