Datenblatt

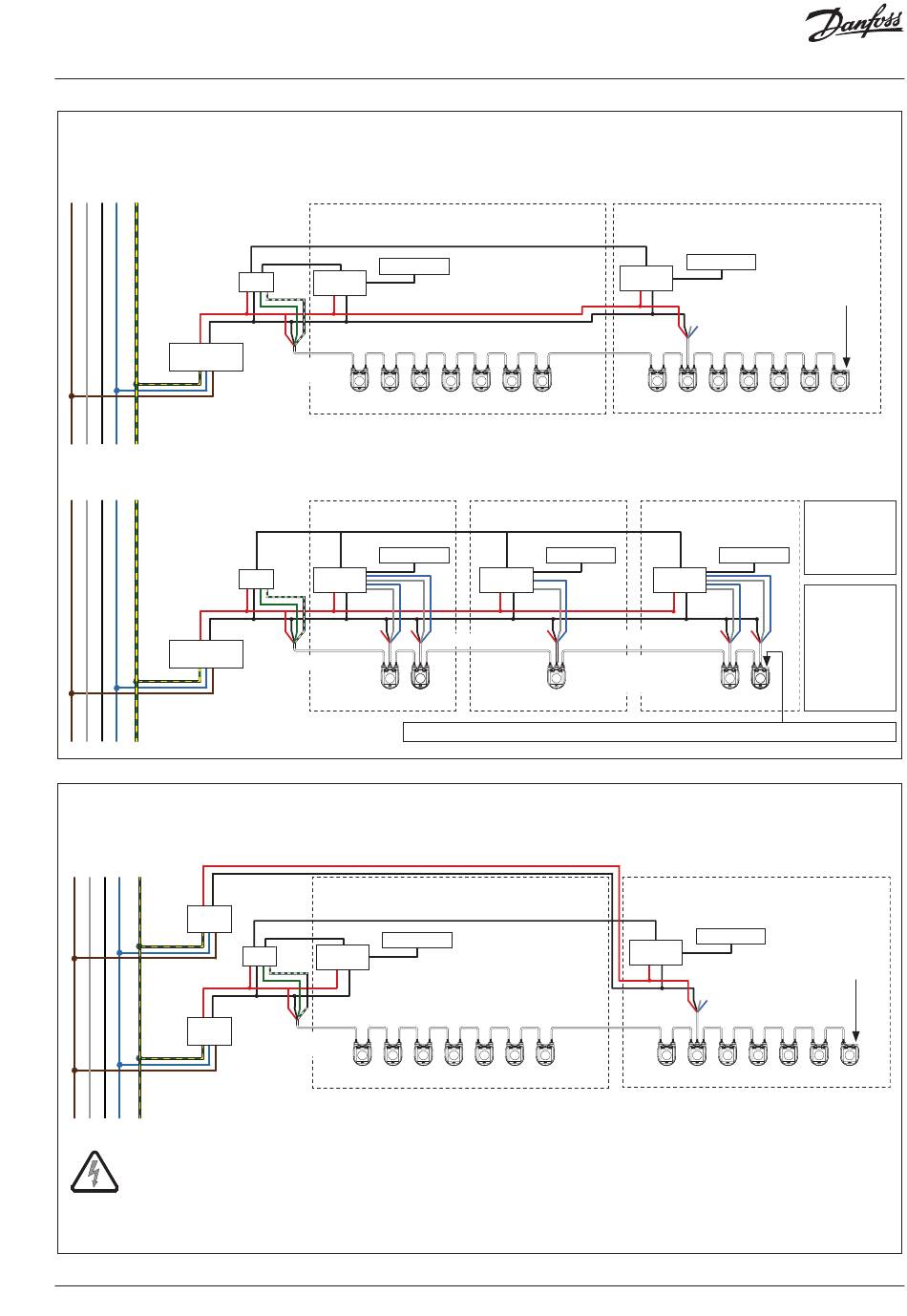

Verdrahtung mit Gleich- oder Wechselspannungsversorgung:
230/110 V AC
L1 L2 L3 0 GND
24 V DC/AC
Masse
24 V DC/AC
Netzgerät
230/110 V AC
L1 L2 L3 0 GND
24 V DC/AC
Masse
24 V DC/AC
Netzgerät
Verdrahtung mit Wechselspannungsversorgung:
230/110 V AC
24 V AC
L1 L2 L3 0 GND
Masse
24 V AC
Netzgerät
24 V AC
Masse
24 V AC
Netzgerät
Wenn das NovoCon® S-Netzwerk von zwei oder mehreren AC-Spannungsverstärkern versorgt wird, muss beim Trennen einer der
Transformatoren vom Hochspannungsnetzkabel besonders vorsichtig vorgegangen werden. Da die NovoCons über eine Daisy-Chain-
Verkettung angeschlossen sind, kann es sein, dass Hochspannung auf der Primärseite der getrennten Spannungsversorgung vorliegt.
Trennen Sie immer sowohl die Primär- als auch die Sekundärseite des Transformators.
Die Spannungsverstärker müssen vor Überlast geschützt werden. Andernfalls werden sie ggf. beschädigt, wenn ein oder mehrere Spannungsverstärker
vom Netzwerk getrennt werden.
Kabel, die in einem „X" enden, müssen ordnungsgemäß terminiert werden.
VD.HU.X4.03
NovoCon® S – Hochgenauigkeits-Stellantrieb
Digitale Anwendung – ein Transformator
Raum 1
Bus
Thermostat
DDC
Raumregler
Daisy-Chain-Kabel zwischen den NovoCon® S
Digitalkabel
NovoCon®
Analoge Regelungsanwendung – ein Transformator
Raum 1
Bus
Thermostat
Raumregler
DDC
X
X
Digitalkabel NovoCon®
Schalten Sie den DIP-Schalter Nr. 8 für den Busabschluss der letzten Buseinheit in die EIN-Stellung.
Digitale Anwendung – identische Transformatoren, gleiche Phase
Raum 1
Bus
Thermostat
DDC
Raumregler
Daisy-Chain-Kabel zwischen den NovoCon® S
Digitalkabel
NovoCon®
Raum 2
Thermostat
Raumregler
X
Analogkabel NovoCon®
Analogkabel NovoCon®
Raum 2
Thermostat
Raumregler
X X
Analogkabel NovoCon®
Raum 3
Thermostat
Raumregler
X
X
Daisy-Chain-Kabel
zwischen den
NovoCon® S
Raum 2
Thermostat
Raumregler
X X
Analogkabel NovoCon®
© Danfoss | 2019.06 | 13
Schalten Sie den
DIP-Schalter
Nr. 8 für den
Busabschluss der
letzten Buseinheit
in die EIN-Stellung.
Verbinden Sie
die allgemeine
Masse und die
Masse des Regler-
Analogeingangs
miteinander.
Über das
Analogkabel
kann der
NovoCon® S
auch an eine
24-V-Spannungs-
versorgung
angeschlossen
werden. Dies
ist jedoch nicht
erforderlich.
Schalten Sie den
DIP-Schalter
Nr. 8 für den
Busabschluss der
letzten Buseinheit
in die EIN-Stellung.
