NovoCon® S – Hochgenauigkeits-Stellantrieb

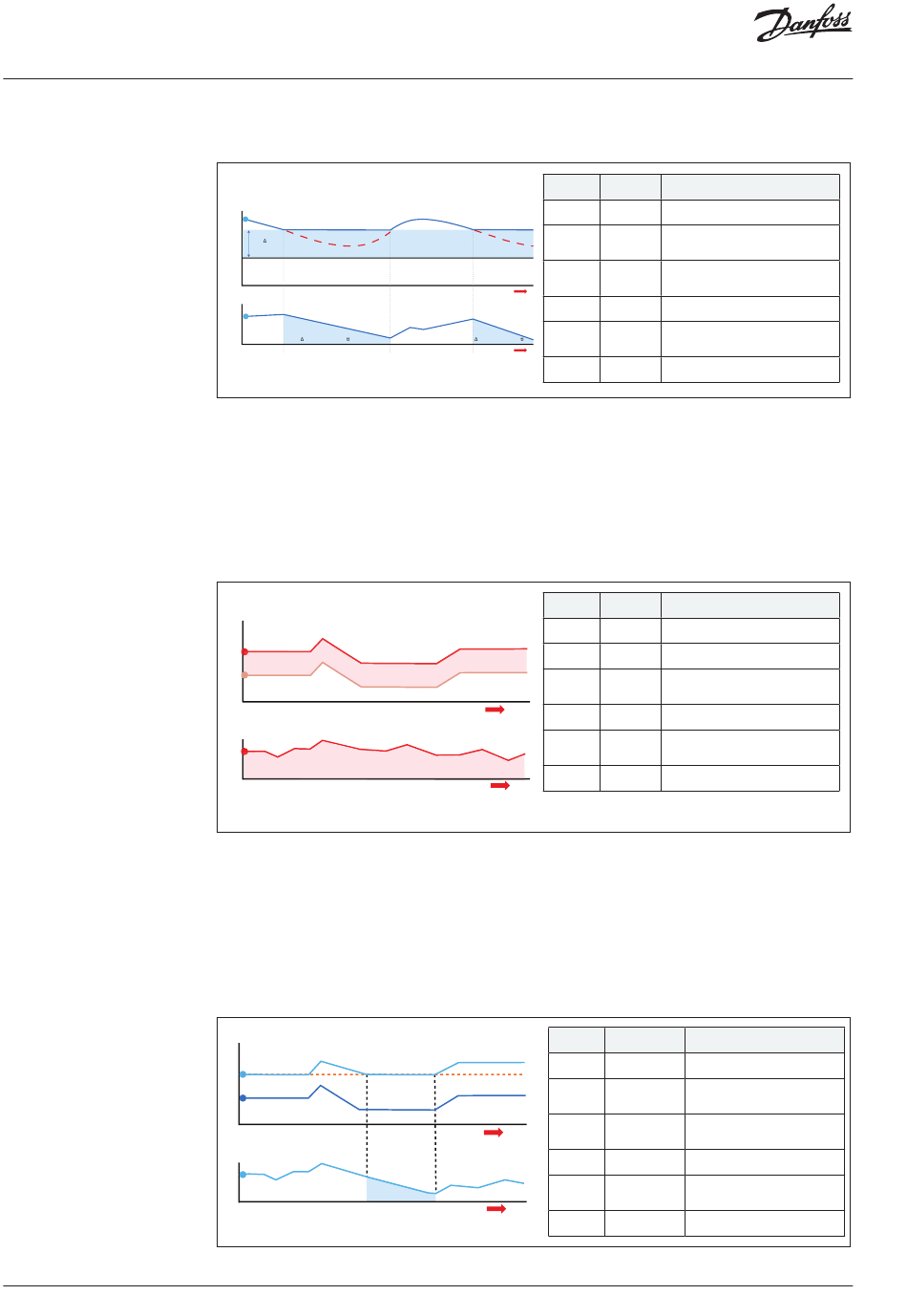

Zustand 4: Min. Delta-Begrenzung (Beispiel Kühlwasser)
Anwendungsbeispiele: Wenn die Effizienz im System verbessert werden soll, kann der Wert für Minimum Delta T
im System definiert werden.
Temperatur (°C)
Rücklauf
Energieeinsparung
Min.
T-Einstellung
Vorlauf
Durchfluss (l/h)
DDC- NovoCon
Regelung Min. T-Begrenzung ak viert
Zustand 5: Eingestellte Delta-T Regelung (Beispiel Heizwasser)
Der NovoCon® S überschreibt das DDC-Regelsignal bei Aktivierung kontinuierlich und hält eine konstante
Temperaturdifferenz zwischen Vor- und Rücklauftemperaturen aufrecht, indem er das Ventil öffnet,
wenn der benutzerdefinierte Delta-T-Wert überschritten oder nicht erreicht wird. Mit dem Anstieg/
Absinken der Vorlaufflusstemperatur steigt oder sinkt auch der berechnete Delta-T-Sollwert für die
Rücklauftemperatur. Auf diese Weise wird immer ein konstanter Delta-T-Wert über dem Gebläsekonvektor
unabhängig der Vorlauftemperatur sichergestellt. Dieser Zustand kann auch im CO6-Betrieb genutzt werden,
dadurch wird dann der passende Wert im Kühl- bzw. Heizbetrieb sichergestellt.
Der konstante Delta-T-Wert wird in Objekt/Register AV:37/32836 und/oder AV:38/32838 eingestellt.
Anwendungsbeispiele: Einen Raum temperieren (z. B. eine Lagerhalle), wo ein Delta-T-Wert eingestellt
und konstant gehalten werden kann.
°
°C C
WW-Durchfluss
Vornehmen
der ΔT-Einstellung
WW-Rücklauf
l/h
l/h
NovoCon übernimmt keine DDC-Durchflusskontrolle
und hält einen konstanten ΔT-Wert aufrecht.
Wenn die Begrenzung aktiviert ist, wird das Warn-Objekt BV:23/Bit 23 in Register 33536 auf „ein" geschaltet.
Zustand 6: Min. Rücklauftemperatur-Begrenzung (Beispiel Kühlwasser)
NovoCon® S stellt die minimale Rücklauftemperatur sicher, die in Register/Objekt AV:40/32842 eingestellt ist.
Diese Funktion wird hauptsächlich bei einer Kühlanwendung eingesetzt, bei der die Rücklauftemperatur höher
als die Vorlauftemperatur ist. Der NovoCon® S überschreibt bei Aktivierung das DDC-Regelsignal und hält eine
Mindestrücklauftemperatur aufrecht, indem er beginnt, das Ventil zu schließen, wenn der benutzerdefinierte
Mindestwert für die Rücklauftemperatur nicht erreicht wird. Wenn die Bedingungen die Aktivierung dieser
Begrenzung zulassen, wird das Warn-Objekt BV:23/Bit 23 in Register 33536 auf „ein" geschaltet.

Anwendungsbeispiele:

Um die Kaltwassersatz-Effizienz zu verbessern und die richtige Vorlauftemperatur für Kühlungsanlagen
sicherzustellen, kann eine Mindestrücklauftemperatur vorgeschrieben werden, um einen Abfall des COP
und so das Syndrom eines geringen Delta-T zu verhindern.
°C
KW-Rücklauf
KW-Vorlauf
l/h
DDC
NovoCon-
Regelung
Regelung
Objekt/
Register
MSV:9/32810
Energieeinsparung
MSV:3/32802
MSV:10/32811
Zeit
AV:30/32796
DDC- NovoCon
Regelung Min. T-Begrenzung ak v MSV:13/32815
Zeit
AV:38/32838
Objekt/
Register
MSV:9/32810
MSV:3/32802
MSV:10/32811
Zeit
AV:30/32796
MSV:13/32815
AV:37/32836
Zeit
Objekt/
Register
MSV:9/32810
Min. Rücklauf °C
MSV:3/32802
Zeit MSV:10/32811
AV:30/32796
DDC-
MSV:13/32815
Regelung
Zeit
AV:40/32842
Einstell-/
Beschreibung
Anzeigewert
NovoCon/AB-QM-Öffnungsgradbefehl
Digital
über BUS
ISO-Ventil ausgewählt = l/h, °C, kW und kg/m
Ventiltyp ANSI-Ventil ausgewählt = g/min, °F, kBTU
und lb/ft3
Alle verwendeten Regelungsalgorithmen
Kühlen werden unter Berücksichtigung von AI:1 > AI:2
angewendet
Einstellen des Auslegungsdurchflusses für
400
Kühlung, z. B. 400 l/h
Stellt permanent sicher, dass die
Min. Delta-T-
Temperaturdifferenz von Vor- und Rücklauf
Management
nicht unter einen festgelegten Wert fällt
Delta-T-Wert Der Mindestwert für Delta T, der durch den
Kühlung NovoCon sichergestellt wird, z. B. 5 °C
Einstell-/
Beschreibung
Anzeigewert
NovoCon/AB-QM-Öffnungsgradbefehl
Digital
über BUS
Ausgewählter ISO-Ventil ausgewählt = l/h, °C und kW.
Ventiltyp ANSI-Ventil ausgewählt = gpm, °F und kBTU.
Alle verwendeten Regelungsalgorithmen
Heizen werden unter Berücksichtigung von AI:1 > AI:2
angewendet
Einstellen des Auslegungsdurchflusses für
250
Heizen, z. B. 250 l/h
Eingestellte Stellt permanent sicher, dass die Differenz von
Delta-T Vor- und Rücklauftemperatur nicht von einem
Regelung festgelegten Wert abweicht
Delta-T-Wert Der Delta-T-Wert, der vom NovoCon als
Heizen Sollwert verwendet wird, z. B. 20 °C
Einstell-/
Beschreibung
Anzeigewert
NovoCon/AB-QM-Öffnungsgradbefehl
Digital
über BUS
ISO-Ventil ausgewählt = l/h, °C und kW.
Ausgewählter
ANSI-Ventil ausgewählt = gpm, °F
Ventiltyp
und kBTU.
Alle verwendeten Regelungsalgorithmen
Kühlen werden unter Berücksichtigung von
AI:1 < AI:2 angewendet
Einstellen des Auslegungsdurchflusses
400
für Kühlung, z. B. 400 l/h
Min.
Stellt sicher, dass die Rücklauftemperatur
Begrenzung der
nicht unter einen festgelegten Wert fällt
Rücklauftemperatur
Der Mindestwert für T2, der durch den
T2-Wert Kühlung
NovoCon sichergestellt wird, z. B. 13 °C
