Dc-Trenner Eco Tauschen - Fronius Symo 10.0-3-M Serviceanleitung, Ersatzteilliste

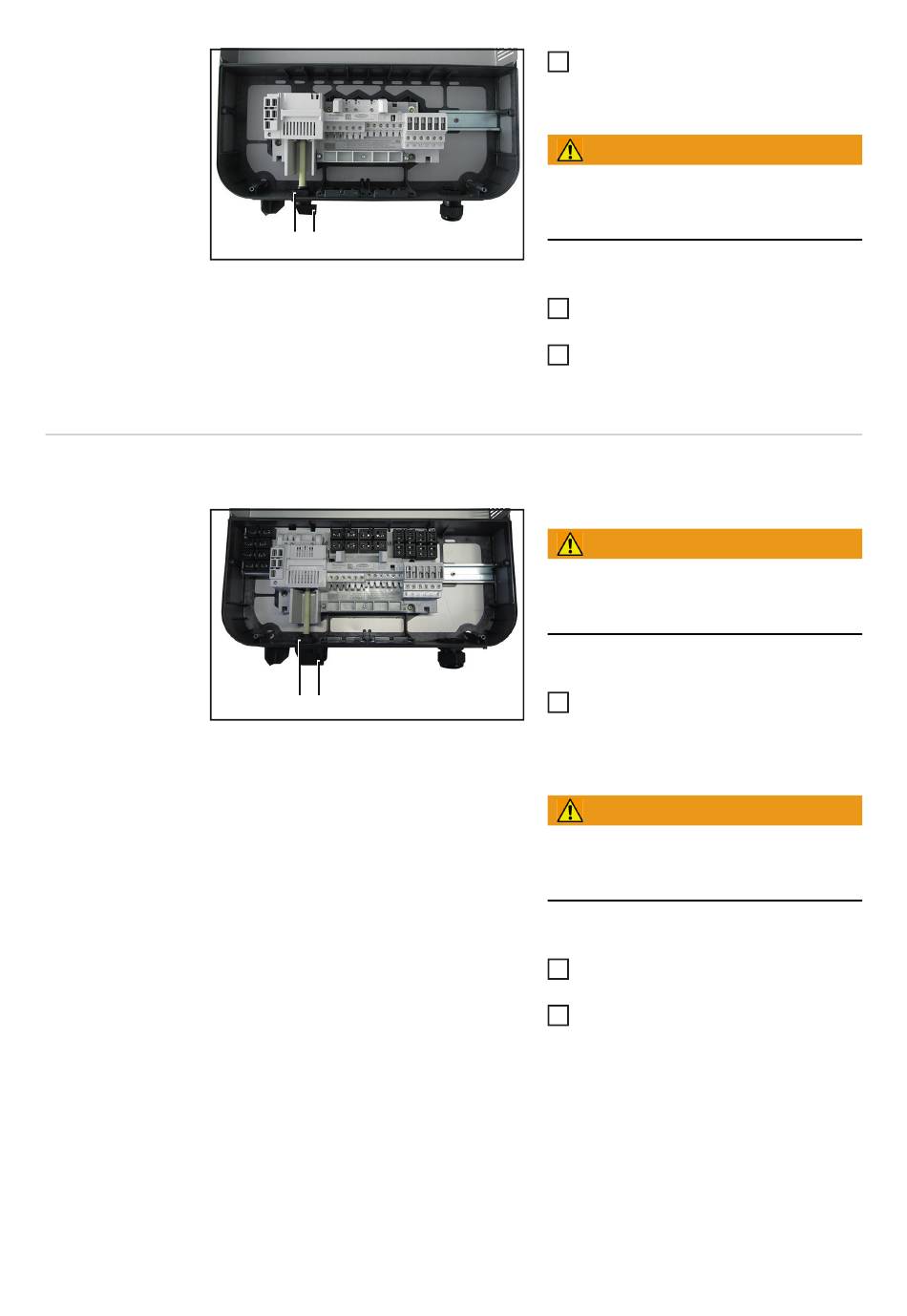

DC-Trenner Eco DC-Trenner ausbauen:
tauschen
44
(1)(2)
(1)(2)
Schaltknauf mit Welle (2) einsetzen
3
und mit Halteclip (1) fixieren
WARNUNG!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung -
Sicherheitsvorschriften beachten!
AC- und DC-Leitungen am Klemm-
4
block des DC-Trenners anschließen
Wechselrichter in die Wandhalterung
5
einsetzen (siehe Abschnitt „Gerät öff-
nen und schließen")
WARNUNG!
Sicherheitsvorschriften beachten (siehe
Kapitelanfang „Sicherheit")
Wechselrichter aus der Wandhalte-
1
rung nehmen (siehe Abschnitt „Gerät
öffnen und schließen")
WARNUNG!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung -
Sicherheitsvorschriften beachten!
AC- und DC-Leitungen vom Klemm-
2
block des DC-Trenners abschließen
Halteclip (1) entfernen und Schaltknauf
3
mit Welle (2) herausnehmen
