Fronius Symo 10.0-3-M Serviceanleitung, Ersatzteilliste Seite 73

(3)
(3)
(2)
(1)
VORSICHT!
PCM-Paste darf beim Einsetzen des Sy-
moPS DC nicht beschädigt oder entfernt
werden

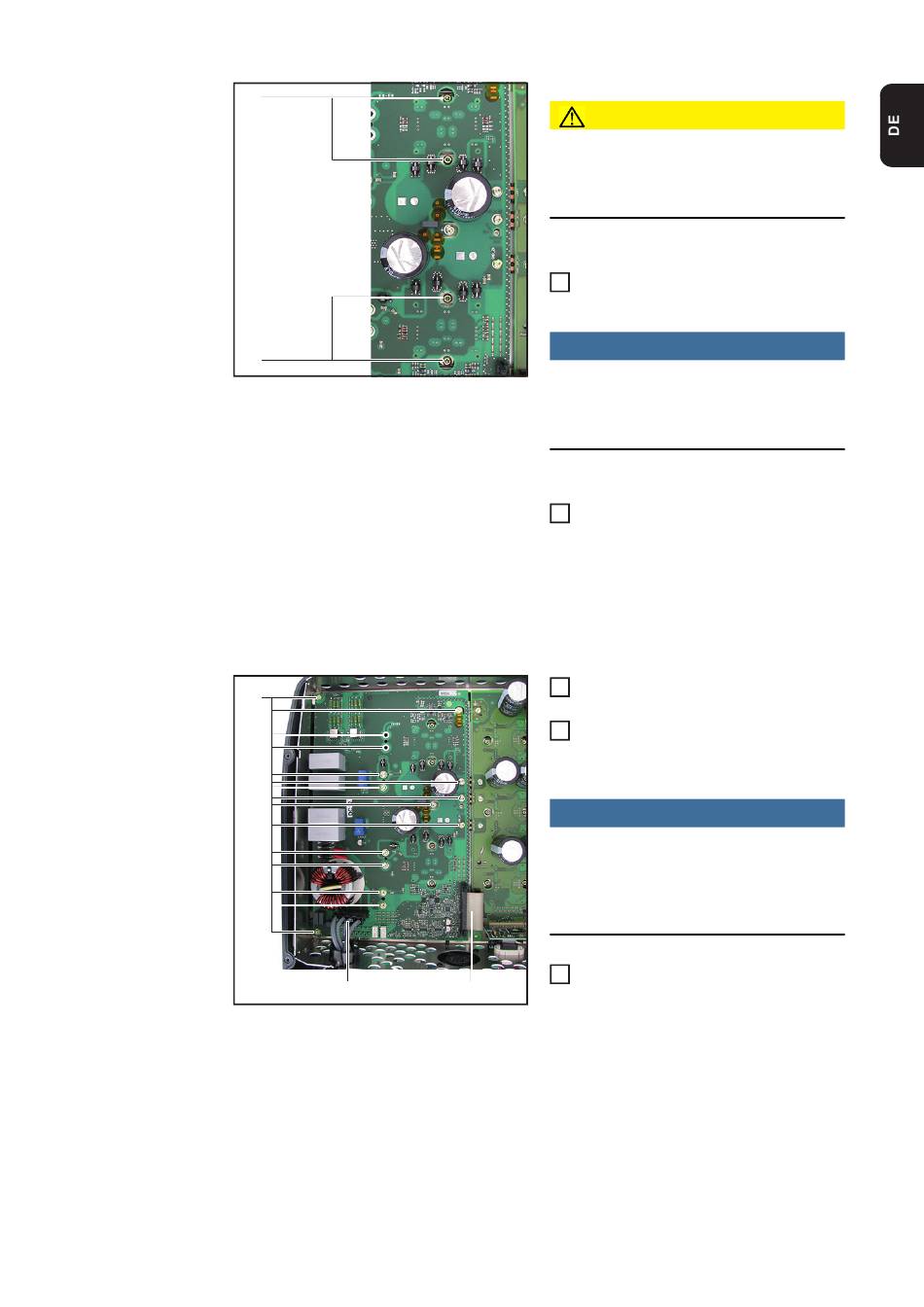

Neues SymoPS DC einsetzen und po-
2
sitionieren
HINWEIS!
Um mechanische Spannungen an den
Modulen zu vermeiden, die Reihenfolge
der Drehmomente einhalten
Module vom SymoPS DC mit 4 Stk.
3
Schraube 4x9 TX20 (3) montieren.
Reihenfolge der Drehmomente beach-
ten um mechanische Spannungen zu
vermeiden
Zuerst alle 4 Schrauben mit [0,5 Nm]
anziehen und danach mit [2 Nm] fest-
ziehen
Sämtliche Kabel- und Steckverbindun-
4
gen (1) einfädeln und montieren
SymoPS DC mit 13 / 15 Stk. Schraube
5
4x9 TX20 (2) montieren
[2 Nm]
HINWEIS!
Darauf achten, dass die Ferritkerne und
deren Halterung ordnungsgemäß mon-
tiert sind
Wechselrichter schließen und in die
6
Wandhalterung einsetzen (siehe Ab-
(1)
schnitt „Gerät öffnen und schließen"
und gegebenenfalls „Overvoltage-Print
tauschen")
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
