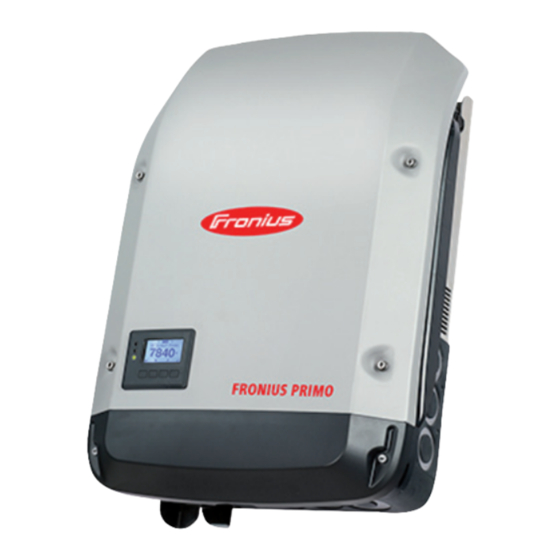

Fronius Primo 3.8-1 208-240 Bedienungsanleitung
Symbolerklärung und standortwahl
hinweise zu montage und
anschluss
Vorschau ausblenden
Andere Handbücher für Primo 3.8-1 208-240:
- Serviceanleitung, ersatzteilliste (192 Seiten) ,
- Installationsanleitung (52 Seiten)
Verwandte Anleitungen für Fronius Primo 3.8-1 208-240
Inhaltszusammenfassung für Fronius Primo 3.8-1 208-240
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Fronius Primo 208-240: Symbolerklärung und Standortwahl Netzgekoppelter Wechselrichter Hinweise zu Montage und Anschluss 42,0426,0197,DE 014-29052017...
-
Seite 3: Inhaltsverzeichnis
Zusätzlicher externer AC- und/oder DC-Trenner .................. Hinweise zum DC Anschluss ........................Allgemeines über Solarmodule ......................DC Anschluss Wechselrichter....................... Multi MPP Tracker-Wechselrichter - Fronius Primo 3.0 - 8.2..............Multi MPP Tracker-Wechselrichter - Fronius Primo 10.0 - 15.0............Hinweise zur Verlegung von Datenkommunikations-Kabeln ..............Verlegung von Datenkommunikations-Kabeln.................. -
Seite 5: Symbolerklärung
Um die Erwärmung des Wechselrichters so gering wie möglich zu halten, den Wechselrichter keiner direkten Sonneneinstrahlung aussetzen. Ide- alerweise den Wechselrichter an einer geschützten Position montieren, z.B. im Bereich der Solarmodule, oder unter einem Dachvorsprung. Fronius Primo 3.8 - 8.2... - Seite 6 WICHTIG! Der Wechselrichter darf über einer Höhenlage von 13123 ft. (4000 m) nicht mehr montiert und betrieben werden. > 13123 ft. > 4000 m Fronius Primo 10.0 - 15.0 max. 11811 ft. Höhenlage über dem Meeresspiegel: bis 11811 ft. (3600 m) 3600 m WICHTIG! Der Wechselrichter darf über einer Höhenlage von 11811 ft.
-
Seite 7: Symbolerklärung - Montagelage
Symbolerklärung - Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeignet. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeig- net. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüs- sen nach oben montieren. - Seite 8 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
-
Seite 9: Standort-Wahl
Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder ver- trieben werden. Für hieraus entstehende Schäden haftet der Hersteller nicht. -
Seite 10: Standort-Wahl Allgemein Fronius Primo 10.0 - 15.0
Am Montageort darf keine zusätzliche Belastung durch Ammoniak, ätzende Dämpfe, Sal- ze oder Säuren vorliegen. Standort-Wahl all- Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: gemein Fronius Primo 10.0 - 15.0 Installation nur auf festem Untergrund Max. Umgebungstemperaturen: -40 °F - +140 °F (-40 °C - +60 °C) -
Seite 11: Hinweise Zur Montage
Hinweise zur Montage Auswahl von WICHTIG! Je nach Untergrund ist unterschiedliches Befestigungsmaterial für die Montage Dübel und der Montagehalterung erforderlich. Das Befestigungsmaterial ist daher nicht im Lieferum- Schrauben fang des Wechselrichters enthalten. Der Monteur ist für die richtige Auswahl des Befesti- gungsmaterials selbst verantwortlich. -
Seite 12: Montage Des Wechselrichters Auf Einem Mast
Montage des Bei der Montage des Wechselrichters auf Wechselrichters einem Mast oder Träger empfiehlt Fronius auf einem Mast das Mast-Befestigungsset „Pole clamp“ Fronius Primo 208-240 (Bestell-Nr. SZ 2584.000) der Firma Rittal Installation Help GmbH. Mit dem Set kann der Wechselrichter auf ei-... -
Seite 13: Hinweise Zu Den Soll-Bruchstellen (Knockouts)
An der Wandhalterung sind mehrere Soll-Bruchstellen verschiedener Größe angebracht. Nach dem Ausbrechen dienen die entstandenen Ausnehmungen für Eingänge verschie- denster Kabel: 1/2 in. für Datenkommunikations-Kabel (DATCOM) bei Fronius Primo 3.8-8.2: 3/4 in. für AC und DC Kabel bei Fronius 10.0-15.0: 3/4 in. - für AC und DC Kabel... - Seite 14 Beim Aufbohren der rückseitigen Soll-Bruchstellen die Wandhalte- rung mit der Rückseite nach oben auf eine ebene Fläche legen, so- dass Späne und Metallteile aus der Wandhalterung herausfallen können. An allen ausgebrochenen / aufgebohrten Soll-Bruchstellen entspre- chende Conduits anbringen. Bei Montage im Außenbereich ausschließlich wasserdichte Conduits und Conduit-Fittings verwenden.
-
Seite 15: Passende Stromnetze
Passende Stromnetze Passende Strom- Die Wechselrichter können an folgenden Stromnetzen betrieben werden: netze 208 V Delta - Corner Grounded *, ohne Neutralleiter 208 V Delta: 120 V WYE, mit Neutralleiter 220 V Delta - Corner Grounded *, ohne Neutralleiter 220 V Delta: 127 V WYE, mit Neutralleiter 240 V Delta - Corner Grounded *, ohne Neutralleiter 240 V: 120 V Stinger, mit Neutralleiter 240 V: 120 V Split phase, mit Neutralleiter... -
Seite 16: Hinweise Zum Anschlussbereich
An den AC und DC Klemmen des Wechselrichters können Kabel mit folgendem Aufbau angeschlossen werden: Cu / Al Kupfer oder Aluminium: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 Fronius Primo 3.8 - 8.2 Fronius Primo 10.0 - 15.0 Kabelquerschnitte: Kabelquerschnitte: Cu : min. AWG 14 - max. AWG 2... - Seite 17 Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit säure- und alkalifreier Vaseline Kabelende unmittelbar in der Klemme anschließen Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder anzuschließen ist.
-
Seite 18: Hinweise Zum Ac-Anschluss
HINWEIS! Beim Anschließen der AC Kabel an den AC-Klemmen mit den AC Ka- beln Schlaufen bilden: Fronius Primo 3.8 - 8.2: min. 4 in. (102 mm) Fronius Primo 10.0 - 15.0: entsprechend NEC WICHTIG! Der Schutzleiter GND des AC-Kabels muss so verlegt werden, dass dieser als letzter getrennt wird. -
Seite 19: Maximale Wechselstrom-Seitige Absicherung
Schutzschalter Typ A mit mindestens 100 mA Auslösestrom aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter zu verwenden. Zusätzlicher ex- Je nach Installation kann ein zusätzlicher externer AC- und/oder DC-Trenner gefordert terner AC- und/ sein, falls der Wechselrichter an einem Ort installiert wird, der für Personal von Energie-... -
Seite 20: Hinweise Zum Dc Anschluss
Temperatur zu. Temperaturkoeffizienten am Datenblatt der Solarmodule beachten Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise das Fronius Configuraton Tool (erhältlich unter https://www.solarweb.com). Den passenden Spannungs-Anpassungsfaktor für Kristallinsilizium-Solarmodule fin- den sie im NEC, Tabelle 690.7 oder verwenden Sie den vom Hersteller spezifizierten Spannungskoeffizienten. -
Seite 21: Multi Mpp Tracker-Wechselrichter - Fronius Primo 3.0
Bei Multi MPP Tracker-Wechselrichtern stehen 2 voneinander unabhängige DC Eingänge cker-Wechsel- (MPP Tracker) zur Verfügung. Diese können mit einer unterschiedlichen Modulanzahl be- richter - Fronius schaltet werden. Primo 3.0 - 8.2 Pro MPP Tracker sind jeweils 2 Klemmen für DC+ vorhanden. Insgesamt gibt es 4 Klem- men für DC-. -
Seite 22: Multi Mpp Tracker-Wechselrichter - Fronius Primo 10.0
Bei Multi MPP Tracker-Wechselrichtern stehen 2 voneinander unabhängige DC Eingänge cker-Wechsel- (MPP Tracker) zur Verfügung. Diese können mit einer unterschiedlichen Modulanzahl be- richter - Fronius schaltet werden. Primo 10.0 - 15.0 Für MPP Tracker 1 sind 4 Klemmen für DC+ vorhanden. -
Seite 23: Hinweise Zur Verlegung Von Datenkommunikations-Kabeln
Datenkommuni- Optionskarten-Fächern ist nicht zulässig. kations-Kabeln Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung als Option verfügbar: 42,0405,2020 ... für Fronius Primo 3.8 - 8.2 42,0405,2094 ... für Fronius Primo 10.0 - 15.0 WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: eigene Conduits für Datenkommunikations-Kabel voresehen... -
Seite 24: Hinweise Zum Einhängen Des Wechselrichters An Der Wandhalterung
Hinweise zum Einhängen des Wechselrichters an der Wandhalterung Wechselrichter Die seitlichen Bereiche des Gehäusede- an der Wandhal- ckels sind so ausgelegt, dass diese als Hal- terung einhängen te- und Tragegriffe fungieren. HINWEIS! Der Wechselrichter ist aus Sicherheitsgründen mit einer Lock Verriegelung ausgestattet, die ein Einschwenken des Wechselrich- ters in die Wandhalterung nur bei... -
Seite 25: Hinweise Zur Diebstahl-Sicherung (Anti-Theft Device)
Hinweise zur Diebstahl-Sicherung (Anti-theft device) Diebstahl-Siche- Nur bei Fronius Primo 3.8 - 8.2 rung Im Lieferumfang des Wechselrichters ist eine optionale Diebstahl-Sicherung enthalten. Bei Bedarf wird die Diebstahl-Sicherung montiert, bevor der Wechselrichter mit der Wand- halterung verschraubt wird. Damit die Fixierungsschrauben im Datenkommunikationsbereich des Wechselrichters nicht herausfallen können, sind diese mit einer Gewinde-Freistellung ausgestattet. - Seite 26 Vorhängeschloss in die Diebstahl-Si- cherung einhängen max 0.28 in. (7 mm)
-
Seite 27: Hinweise Zum Software-Update
Hinweise zum Software-Update Hinweise zum USB-Stick im Datenkommunikations- Software-Update Bereich des Wechselrichters anste- cken Das Setup-Menü aufrufen Menüpunkt „USB“ auswählen „Update Software“ auswählen Update durchführen... -
Seite 28: Usb-Stick Als Datenlogger Und Zum Aktualisieren Der Wechselrichter-Software
Ein an der USB A Buchse angeschlossener USB-Stick kann als Datenlogger für einen tenlogger Wechselrichter fungieren. Die am USB-Stick gespeicherten Logging-Daten können jederzeit über die mitgeloggte FLD-Datei in die Software Fronius Solar.access importiert wer- den, über die mitgeloggte CSV-Datei direkt in Programmen von Drittanbietern (z.B. Micro- soft® Excel) angesehen werden. -
Seite 29: Datenmenge Und Speicherkapazität
Wechselrichter-Nr. Wechselrichter-Typ (DATCOM-Code) Logging-Intervall in Sekunden Energie in Watt-Sekunden, bezogen auf das Logging-Intervall Blindleistung induktiv Blindleistung kapazitiv Mittelwerte über das Logging-Intervall (AC-Spannung, AC-Strom, DC-Spannung, DC-Strom) zusätzliche Informationen Datenmenge und Ein USB-Stick mit einer Speicherkapazität von z.B. 1 GB kann bei einem Logging-Intervall Speicherkapazität von 5 Minuten für ca. -
Seite 30: Pufferspeicher
- siehe Abschnitt ‘Menüpunkte einstellen und anzeigen’, ‘Parameter im Menü- punkt DATCOM ansehen und einstellen’). Beim Fronius Eco funktioniert der Pufferspeicher auch mit einer reinen DC-Versorgung Passende USB- Durch die Vielzahl der sich am Markt befindlichen USB-Sticks kann nicht gewährleistet Sticks werden, dass jeder USB-Stick vom Wechselrichter erkannt wird. -
Seite 31: Usb-Stick Zum Aktualisieren Der Wechselrichter-Software
HINWEIS! Bei Außenanwendungen ist zu beachten, dass die Funktion her- kömmlicher USB-Sticks oft nur in einem eingeschränkten Temperaturbereich ge- währleistet ist. Bei Außenanwendungen sicher stellen, dass der USB-Stick z.B. auch bei niedrigen Temperaturen funktioniert. USB-Stick zum Mit Hilfe des USB-Sticks können auch Endkunden über den Menüeintrag USB im Menü- Aktualisieren der punkt SETUP die Software des Wechselrichters aktualisieren: die Update-Datei wird zuvor Wechselrichter-... -
Seite 32: Hinweise Zur Wartung
Hinweise zur Wartung Wartung HINWEIS! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Verschraubungen jährlich auf festen Sitz überprüfen! Die Wartung und Instandsetzung darf nur durch einen autorisierten Fachbetrieb erfolgen. Reinigung Den Wechselrichter und das Display bei Bedarf mit einem feuchten Tuch abwischen. Keine Reinigungsmittel, Scheuermittel oder Lösungsmittel zum Reinigen des Wechselrich- ters verwenden. -
Seite 33: Seriennummer-Aufkleber Zur Kundenverwendung
Serial No. on rating plate Der Installationsanleitung des Wechselrich- ters liegen 2 Seriennummer-Aufkleber bei: 57 x 20 mm 67 x 20 mm Fronius Inverter Diese können individuell vom Kunden gut Installation sichtbar angebracht werden, z.B. an der Wechselrichter-Vorderseite oder an der Bedienungsanleitung. - Seite 36 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
