Fronius Symo 10.0-3-M Serviceanleitung, Ersatzteilliste Seite 40

Symo 10-20 / US, Eco / 15.0
(4)
(4)
(4)
40
(5)
(3)

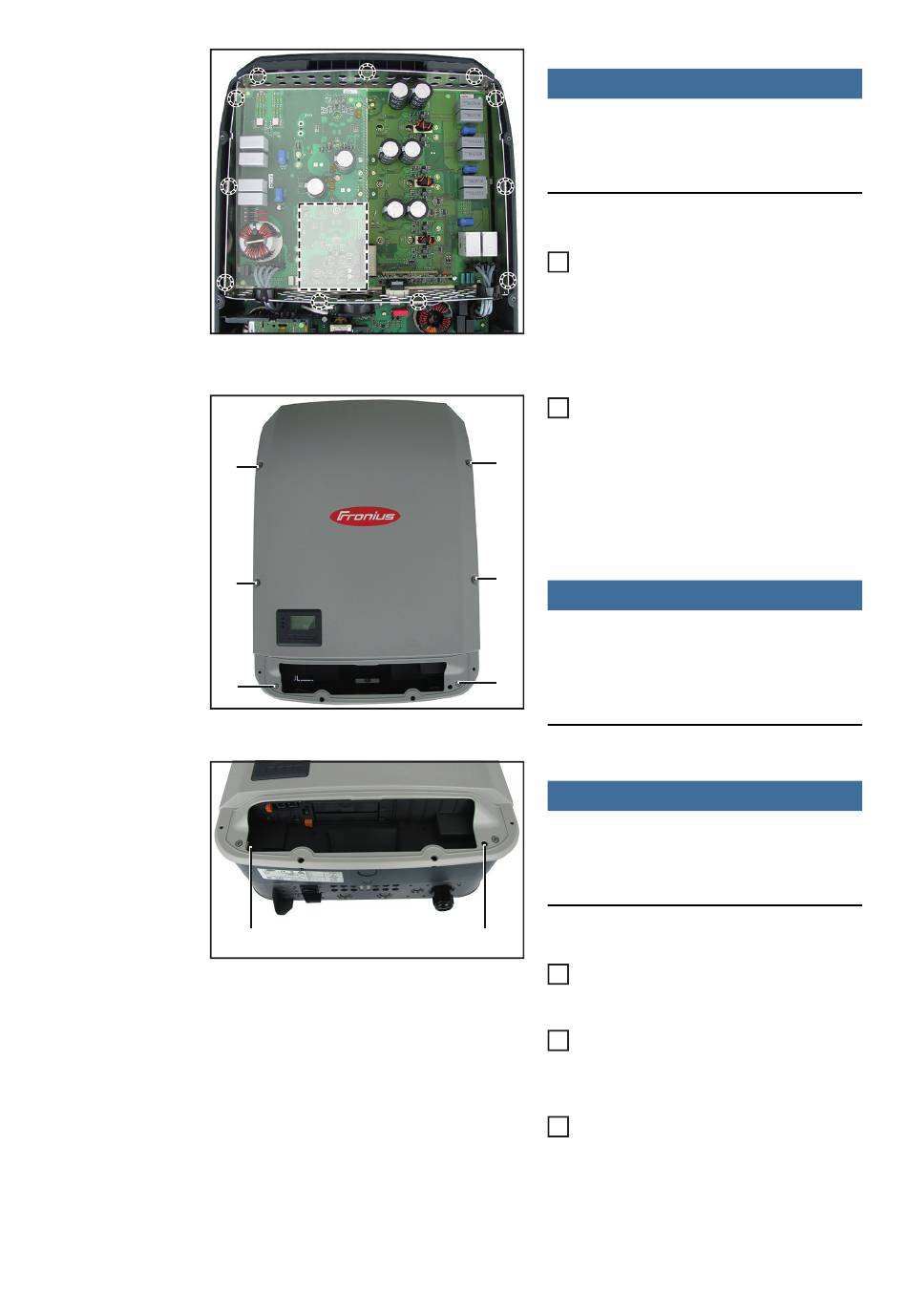

HINWEIS!
Um eine ausreichende EMV-Verbindung
zu gewährleisten, müssen alle EMV-Fe-
dern vorhanden sein
Auf korrekten Sitz der 11 Stk. EMV-Fe-
1
dern achten - leichte Einkerbungen
halten die EMV-Federn
(An Position (5) befindet sich gegebenen-
falls der Overvoltage-Print)
Leistungsteil-Deckel aufsetzen und mit
2
6 Stk. Schraube 5x16 TX20 (4) montie-
ren
[3 Nm]
(4)
– Fronius Eco: EMV-Bügel montie-
ren
(4)
HINWEIS!
Sollten die Schrauben nicht mehr grei-
fen, so müssen diese durch die Schrau-
be 5x25 TX25 [42,0401,4231] ersetzt
(4)
werden
HINWEIS!
Um Beschädigungen der Grundschale
zu vermeiden, darf der Wechselrichter
den Winkel von 11° nicht überschreiten.
(3)
Wechselrichter auf der Oberseite ein-
3
hängen und in die Wandhalterung ein-
rasten lassen
2 Stk. Schraube 5x25 TX25 (3) montie-
4
ren und dadurch die feste Verbindung
zur Wandhalterung herstellen
[2,5 Nm]
Falls vorhanden, sämtliche Steckver-
5
bindungen montieren
