Gesäßpelotte Mit Kurbel Und Schwenkbügel - SORG Boogie Drive Serviceheft

3.7 Baugruppe Gesäßpelotte
3.7.3 Gesäßpelotte mit Kurbel und Schwenkbügel
Vor der ersten Benutzung des Stehtrainers muss die Gesäßpelotte weitestgehend auf Das
individuelle Maß des Kindes/Jugendlichen eingestellt worden sein. Wenn der Benutzer im
Stehtrainer steht, dürfen lediglich Feinjustierungen vorgenommen werden.

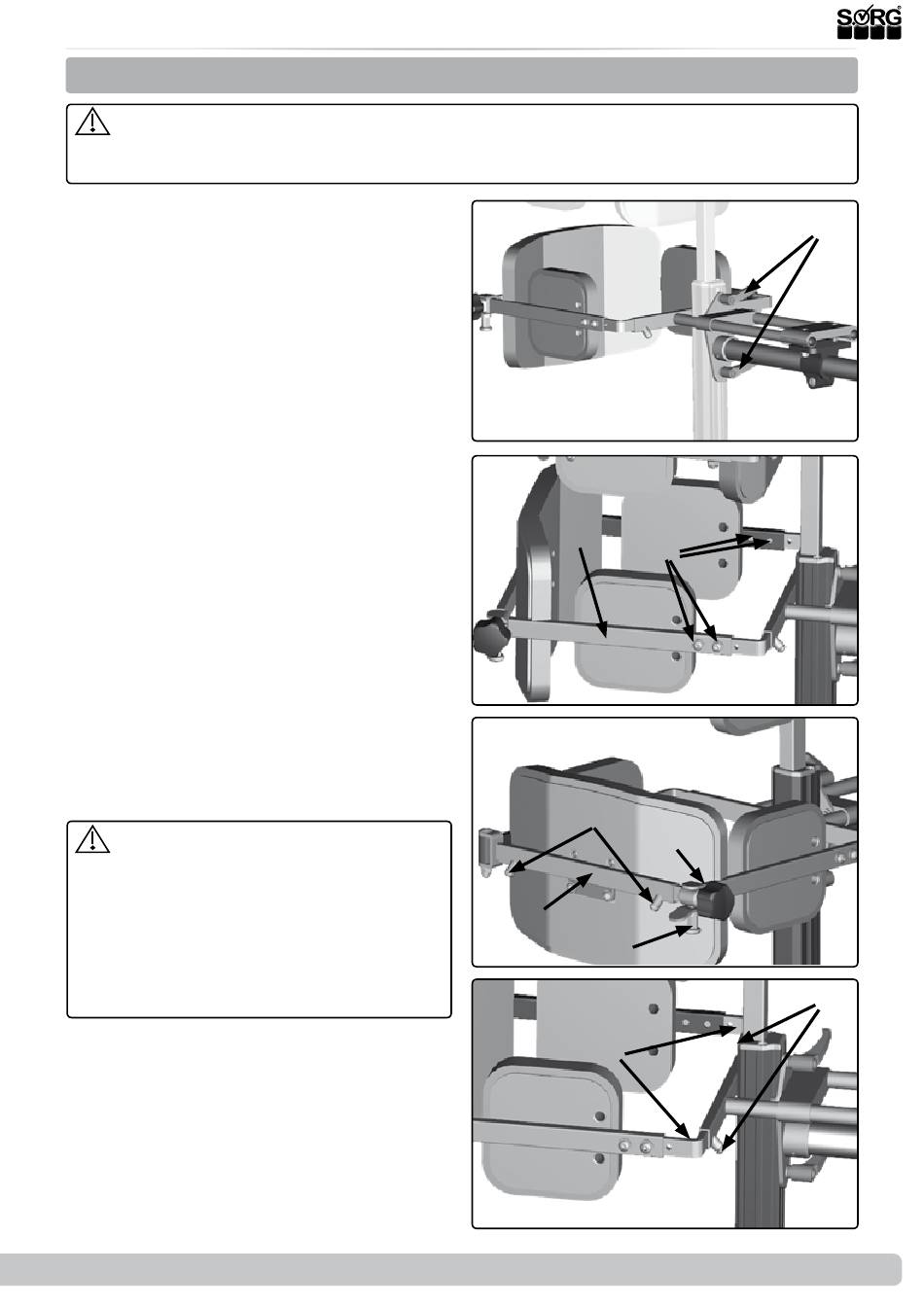

(1) Zum Anpassen der Höhe:
• Lösen Sie beide Klemmhebel (A),
• verschieben Sie die komplette Gesäßpe-
lotte in die gewünschte Höhe,
• drehen Sie beide Klemmhebel (A) wie-
der fest zu.
(2) Zum Anpassen der Tiefe:
• Entfernen Sie alle vier Schrauben (A),
• versetzen Sie den Träger (B) in die alter-
native Bohrung und
• drehen Sie alle vier Schrauben (A) wie-
der fest zu.
Zum Anpassen der Breite:
• (3) Lösen Sie hinten die beiden Stell-
schrauben (C).
• (4) Lösen Sie vorne die beiden Stell-
schrauben (E).
• (4) Teleskopieren Sie vorne die beiden
Halter (F) auf die ge wünschte Breite.
• (3) Teleskopieren Sie hinten den Ver-
schlussbügel (D) auf die gleiche Breite.
• (4) Drehen Sie vorne die beide Stell-
schrauben (E) wieder fest zu.
• (3) Drehen Sie hinten die beide Stell-
schrauben (C) wieder fest zu.
• Kontrollieren Sie, dass der Verschluss-
bügel (D) auch sicher und spielfrei
schließt.
Entscheidend für den festen, spielfreien
und verlässlichen Verschluss der Gesäßpelot-
te ist Die Sterngriffschraube.
In beiden Ausführungen der Gesäßpelotte
muss die Sterngriffschraube fest zugedreht
sein. Der Zugschnapper alleine ist zur Sta-
bilisierung nicht ausreichend! Ohne festen
Sitz der Sterngriffschraube ist der Stehtrainer
nicht betriebsbereit.
2019-07-08
(1)
(2)
(3)
(D)
(4)
Serviceheft Boogie Drive
(B)
(A)
(C)
(A)
(B)
(F)
(A)
(E)
21 von 36
