SORG Boogie Drive Serviceheft Seite 25

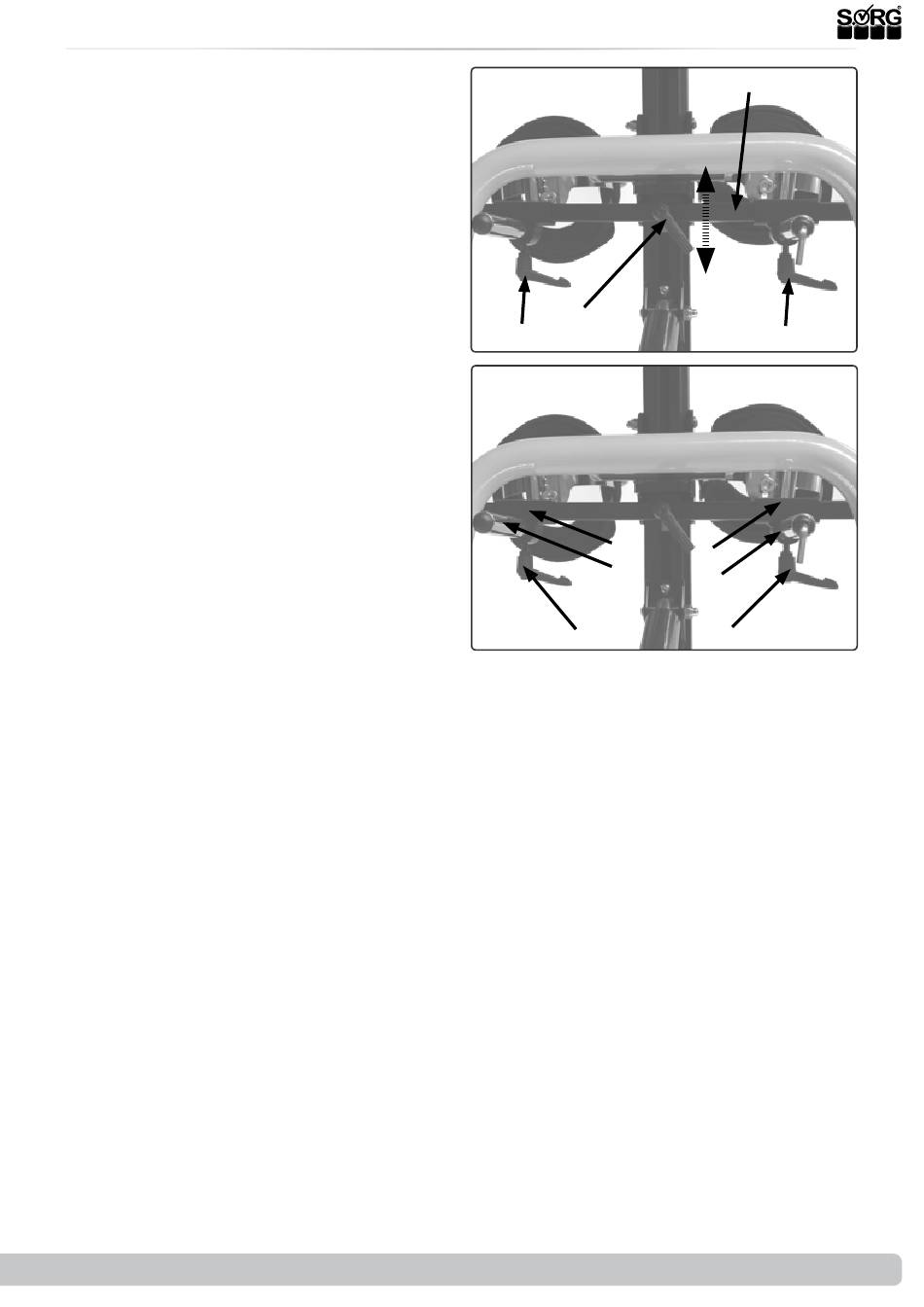

3.9 Baugruppe Kniepelotten
(1) Zum Anpassen der Höhe:
• Lösen Sie den Klemmhebel (A),
• verschieben Sie den kompletten Träger
der Kniepelotten (B) in die gewünschte
Position und
• drehen Sie den Klemmhebel (A) wieder
fest zu.
(2) Zum Anpassen der Tiefe:
• Lösen Sie die Klemmhebel (A),
• verschieben Sie den kompletten Träger
der Kniepelotten (B) in die gewünschte
Position und
• drehen Sie den Klemmhebel (A) wieder
fest zu.
(2) Zum Anpassen des Abstandes:
• Lösen Sie den Klemmhebel (A),
• verschieben Sie die Halter (C) der Knie-
pelotten in die gewünschte Position und
• drehen Sie den Klemmhebel (A) wieder
fest zu.
2019-07-08
(1)
(C)
(2)
Serviceheft Boogie Drive
(B)
(A)
(C)
(C)
(B)
(B)
(A)
(A)
(C)
25 von 36
