3.7 Baugruppe Gesäßpelotte

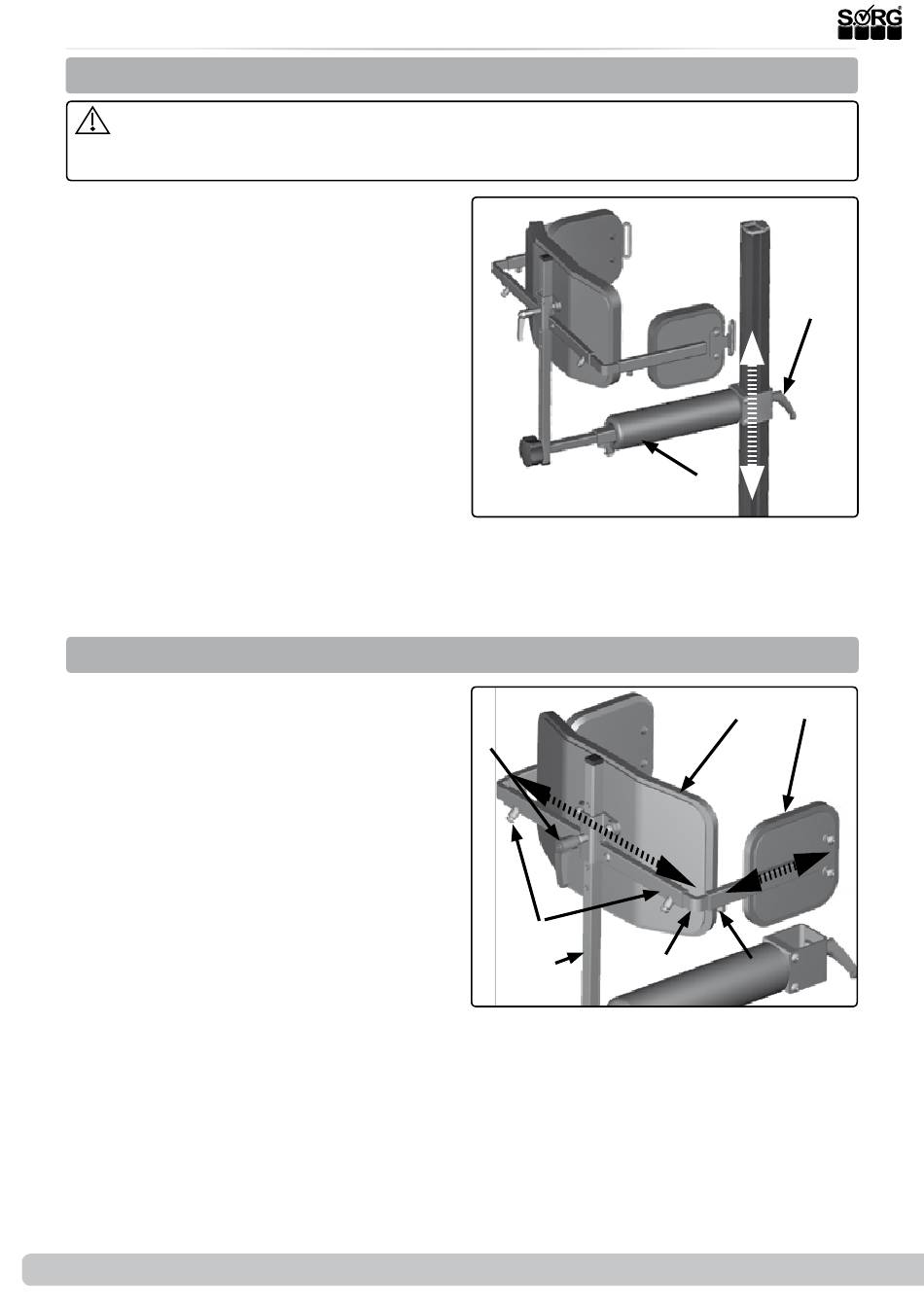

3.7.1 Gesäßpelotte steckbar
Vor der ersten Benutzung des Stehtrainers MUSS die Gesäßpelotte weitestgehend auf
Das individuelle Maß des Kindes/Jugendlichen eingestellt worden sein. Wenn der Benutzer im
Stehtrainer steht, dürfen lediglich Feinjustierungen vorgenommen werden.
(1) Zum Anpassen der Höhe des Schrittpols-
ters:
• Lösen Sie den Klemmhebel (A),
• schieben Sie das Schrittpolster (B) in die
gewünschte Position,
• drehen Sie den Klemmhebel (A) wieder
fest zu.
(2) Zum Anpassen der Höhe der Gesäßpelotte:
• lösen Sie den Klemmhebel (A),
• verschieben Sie die Gesäßpelotte (B) in
die gewünschte Position,
• drehen Sie den Klemmhebel (A) wieder
fest zu.
Das Verklemmen der Gesäßpelotte erfolgt
zwischen den Bohrungen des Halters (G).
Wird zusätzlich eine Rückenpelotte verwen-
det, erfolgt die Klemmung mit einem längeren
Klemmhebel in den Bohrungen.
3.7.2 Seitliche Gesäßpelotte
(2) Zum Anpassen der Breite:
• lösen Sie beide Stellschrauben (C),
• bringen Sie beide Halter (D) der seit-
lichen Gesäßpelotten (E) in den ge-
wünschten Abstand,
• drehen Sie beide Stellschrauben (C)
wieder fest zu.
(2) Zum Anpassen der Tiefe
• Lösen Sie die Stellschrauben (F) auf
beiden Seiten,
• bringen Sie beide seitlichen Gesäßpelot-
ten (E) in die gewünschte Position,
• drehen Sie beide Stellschrauben (F)
wieder fest zu.
20 von 36
(1)
(2)
(A)
(C)
(G)
Serviceheft Boogie Drive
(A)
(B)
(E)
(B)
(D)
(F)
2019-07-08
