3.6 Baugruppe Beckenpelotten

Die Pelotten können wahlweise mit Stellschrauben oder Klemmhebel ausgestattet sein.
In den folgenden Kapiteln wird der Einstellvorgang anhand des jeweils benutzten Bildes be-
schrieben. Sollte Ihr Stehtrainer anders ausgestattet sein, verfahren Sie bitte sinngemäß.

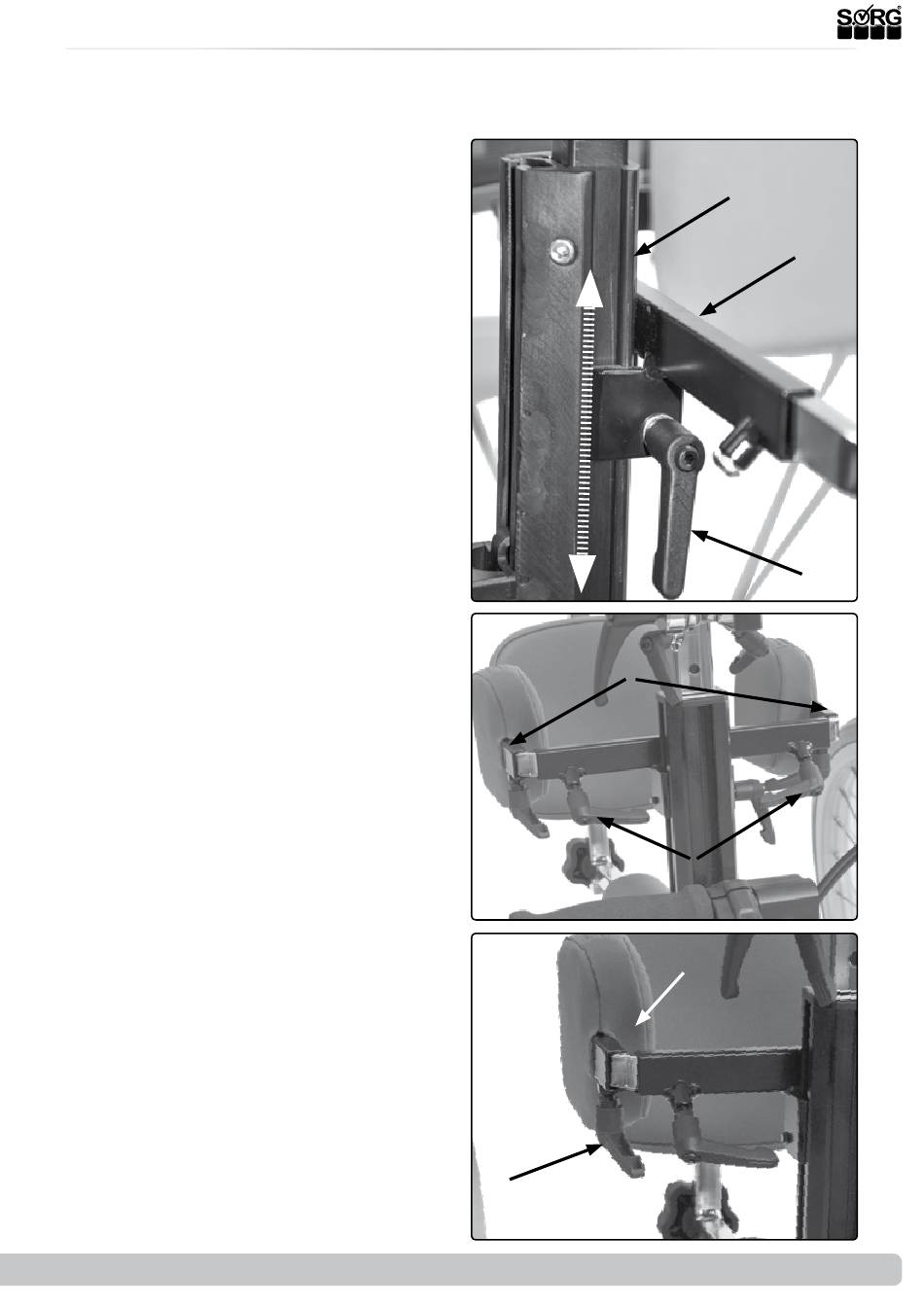

(1) Zum Anpassen der Höhe:
• Öffnen Sie den Klemmhebel (A),
• verschieben Sie den Halter (B) entlang
der zentralen Mittelsäule (C) an die
gewünschte Stelle
• und drehen Sie den Klemmhebel (A)
wieder fest zu.
(2) Zum Anpassen der Breite:
• Öffnen Sie beide Klemmhebel (A),
• teleskopieren Sie die beiden Bügel (B)
auf das gewünschte Maß
• und drehen Sie beide Klemmhebel (A)
wieder fest zu.
(3) Zum Anpassen der Tiefe
• Öffnen Sie die Klemmhebel (A) auf
beiden Seiten,
• verschieben Sie die beiden Pelotten (B)
in die gewünschte Position
• und drehen Sie beide Klemmhebel (A)
wieder fest zu.
