3.8 Baugruppe Rückenpelotte
3.8.1 Gesäßpelotte steckbar

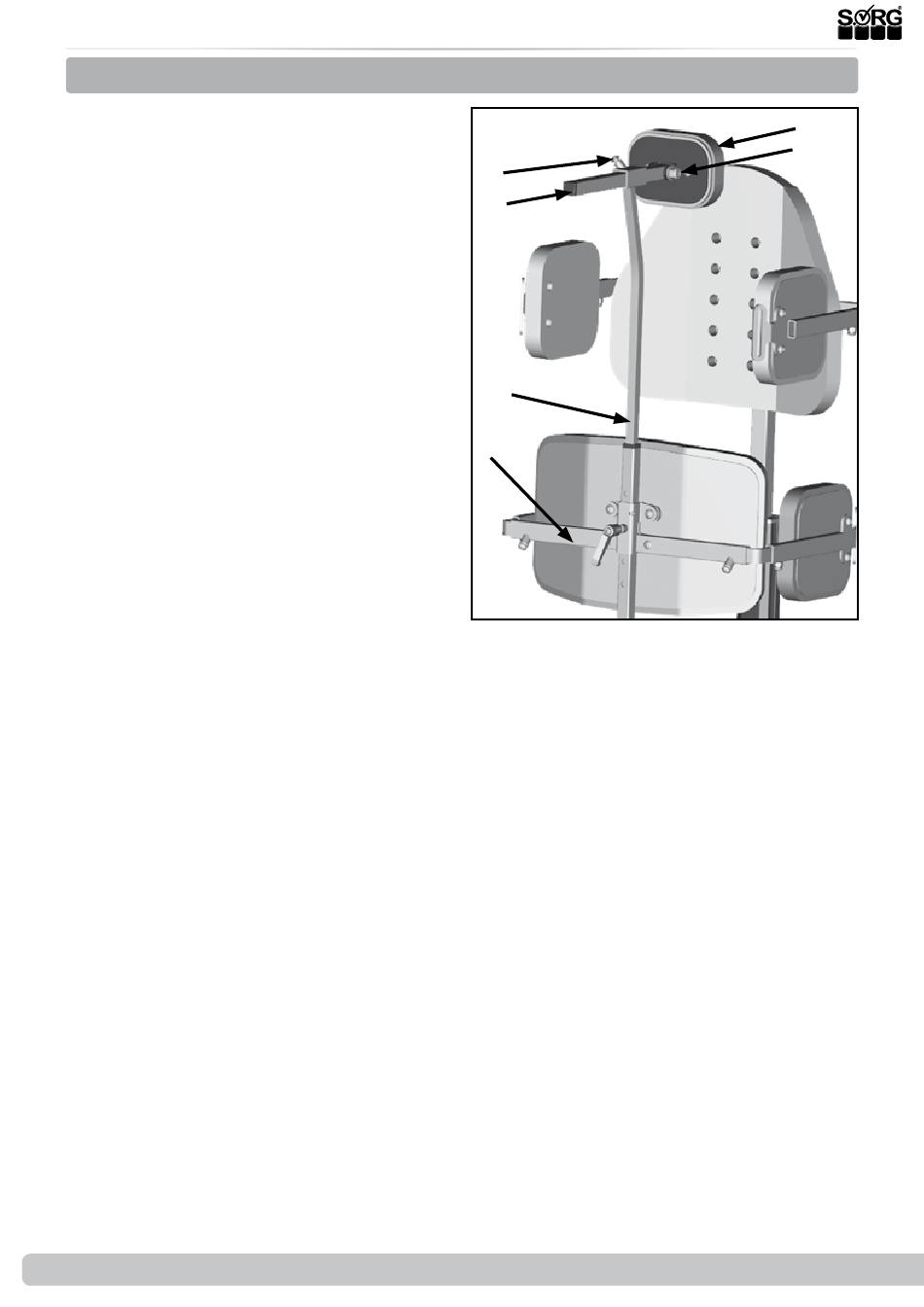

(1) Zum Anpassen der Höhe:
• lösen Sie den Klemmhebel (A),
• schieben Sie den Halter (B) der Rücken-
pelotte in die gewünschte Position,
• drehen Sie den Klemmhebel (A) wieder
fest zu.
(1) Zum Anpassen der Tiefe:
• lösen Sie die Stellschraube (C),
• schieben Sie den Halter (D) in die ge-
wünschte Position,
• drehen Sie die Stellschraube (C) wieder
fest zu.
(1) Zum Anpassen des Winkels:
• lösen Sie die Hutmutter (E),
• bringen Sie das Rückenpolster (F) in die
gewünschte Position,
• drehen Sie die Hutmutter (E) wieder fest
zu.
22 von 36
(1)
(C)
(D)
(B)
(A)
Serviceheft Boogie Drive
(F)
(E)
