3.3 Baugruppe Fußplatte
3.3.1 Fußplatten Standard (durchgehend/ geteilt)

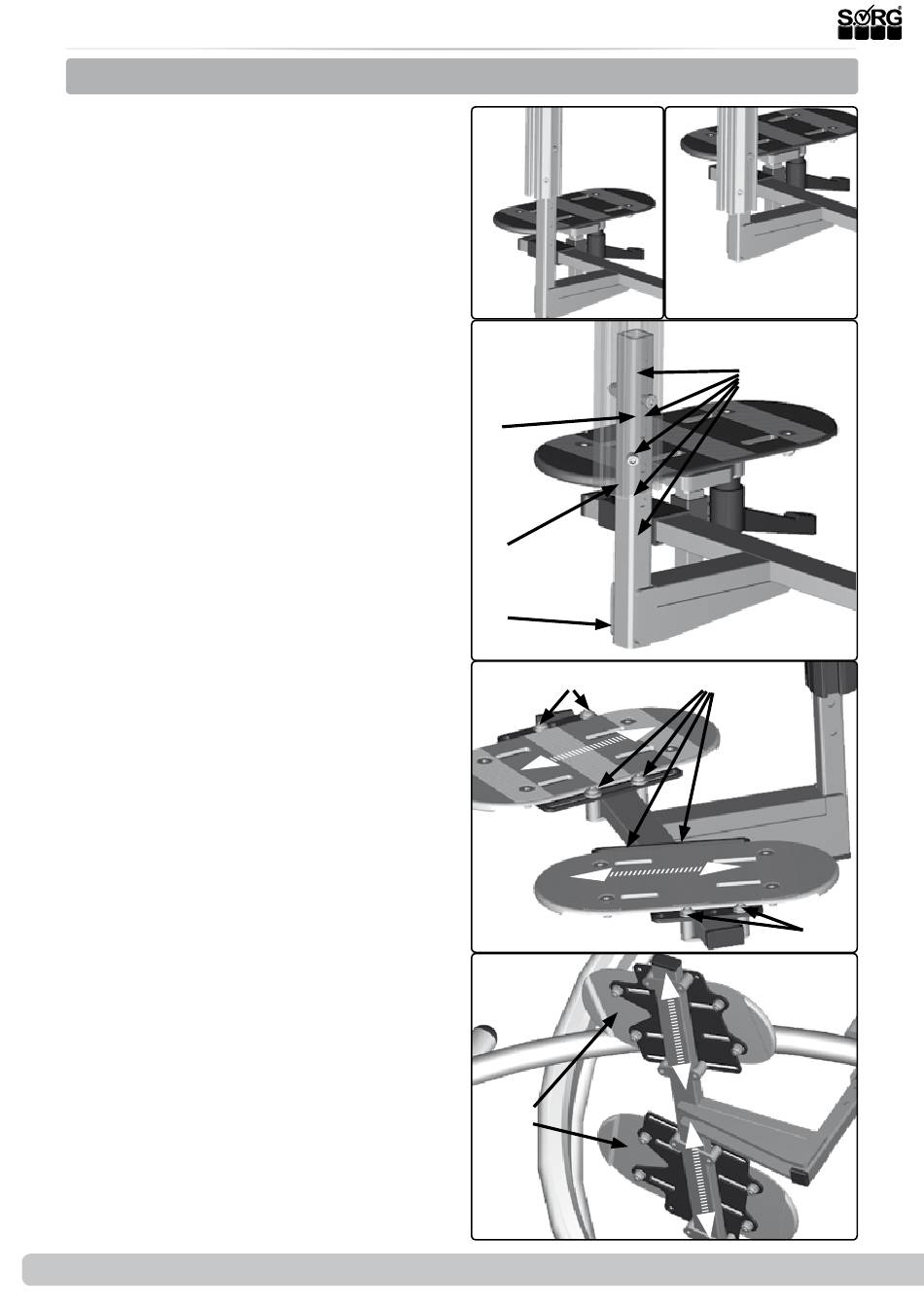

(1+2) Über die Position des Fußplattenhalters
kann der Abstand zwischen Fußplatten und
Greifring oben eingestellt werden. .
Die Fußplatten selbst können separat vonei-
nander nach vorne/hinten versetzt werden,
in der Distanz zur Mittelsäule abduziert und
zusätzliche separat auf dem Fußplattenhalter
nach innen oder außen gedreht werden.
Für alle Einstellungsarbeiten an den Fußplatten
entfernen Sie zu erst die Antriebsräder und si-
chern Sie den Stehtrainer mit den Radfeststel-
lern der hinteren Lenkrollen gegen Wegrollen.
(3) Zum Anpassen der Höhe des Fußplatten-
halters (A):
• Lösen Sie den Gewindestift (B)
• und entfernen Sie die Schraube (C).
• Versetzen Sie den Fußplattenhalter (A)
in der Mittelsäule (D) entlang der Boh-
rungen (E).
• Setzen Sie die Schraube (C) wieder ein
und drehen Sie sie fest zu.
• Drehen Sie den Gewindestift (B) wieder
fest zu.
• Setzen Sie die Räder wieder ein.
Zur Höheneinstellung der durchgehnden Fuß-
platte verfahren Sie bitte in gleicher Weise.
(4) Zum Anpassen der Position:
• Lösen Sie die Schrauben (A),
• versetzen Sie die Fußplatten (C) in die
gewünschte Position
• und drehen Sie alle Schrauben (A) wie-
der fest zu. .
(4) Zum Abduzieren:
• Lösen Sie die Schrauben (A+B).
• (5) Verschieben Sie die Fußplatten (C)
in die gewünschte Position,
• drehen Sie alle Schrauben wieder fest
zu.
(4) Zum Drehen:
• Lösen Sie die alle 8 Schrauben (A+B)
und drehen Sie die Fußplatten (C) in die
gewünschte Position.
• Drehen Sie alle 8 Schrauben (A+B) wie-
der fest zu
14 von 36
(1)
(3)
(C)
(B)
(A)
(4)
(C)
(C)
(5)
(C)
Serviceheft Boogie Drive
(2)
(D)
(A) (A)
(E)
(A)
2019-07-08
