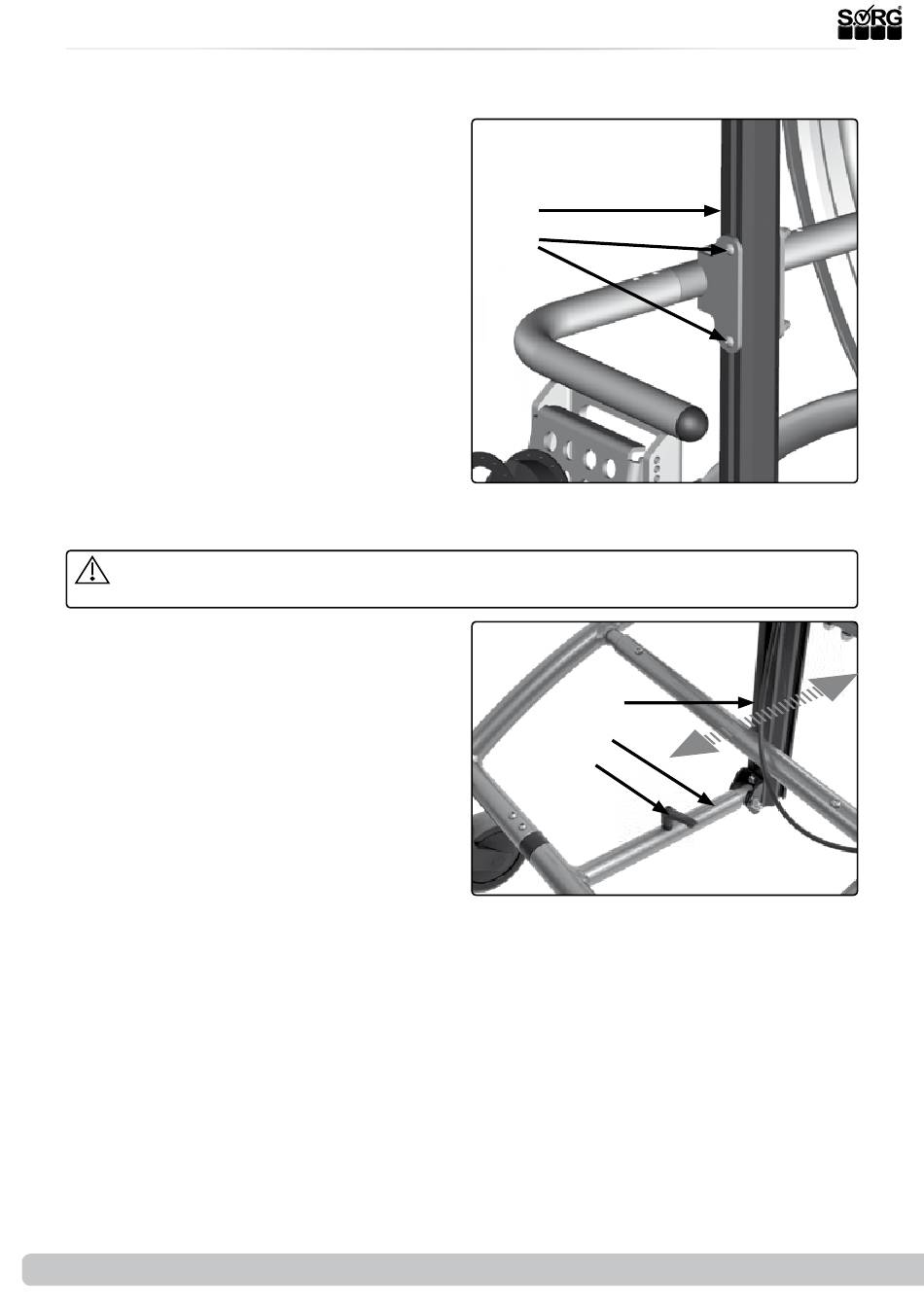

3.2 Baugruppe Mittelsäule
Die Mittelsäule kann im Winkel ver- bzw. eingestellt und bei Rahmengröße 1 auch in der Höhe
verändert werden.
Höhenverstellung der Mittelsäule bei
Rahmengröße 1:
Sollte es erforderlich werden, die Mittelsäule
nach unten zu versetzen:
• (1) Sichern Sie den Stehtrainer gegen
Wegrollen durch Betätigen der Trom-
melbremsen und über die Radfeststeller
der hinteren Lenkrollen.
• Entfernen Sie die Antriebsräder und
zum besseren Hantieren alle Pelotten.
• Entfernen Sie die beiden Schrauben (A)
und Distanzbuchsen an der Mittelsäule
(B).
• Versetzen Sie die Mittelsäule (B) um die
eine Bohrung nach unten.
• Setzen Sie die Schrauben (A) und Dis-
tanzbuchsen wieder ein
• und drehen Sie sie fest zu.
WinkelEINstellung der Mittelsäule via Teleskop
und Klemmhebel:
Die Winkeleinstellung der Mittelsäule mit Teleskop und Klemmhebel darf nur erfolgen,
wenn sich kein Patient im Stehtrainer befindet.
(2) Zum Verändern des Winkels:
• Sichern Sie den Stehtrainer gegen Weg-
rollen durch Betätigen der Trommel-
bremsen und über die Radfeststeller der
hinteren Lenkrollen.
• Lösen Sie den Klemmhebel (A) des Tele-
skops (B),
• bringen Sie die Mittelsäule (C) in die
gewünschte Position,
• drehen Sie den Klemmhebel (A) wieder
fest zu.
