3.1 Baugruppe Räder
3.1.3 Gefederte Lenkräder hinten
Wenn der Stehtrainer in einem Bereich ohne Schwellen zum Einsatz kommt, empfiehlt es sich,
die Räder so einzustellen, dass jedes Rad Bodenkontakt hat.
Müssen Türschwellen oder ähnliches überwunden werden, empfiehlt es sich, die Lenkräder so
einzustellen, dass die vorderen keinen Bodenkontakt haben. Dieses Anpassen wird durch die
Höhenverstellung der hinteren Lenkräder erreicht.

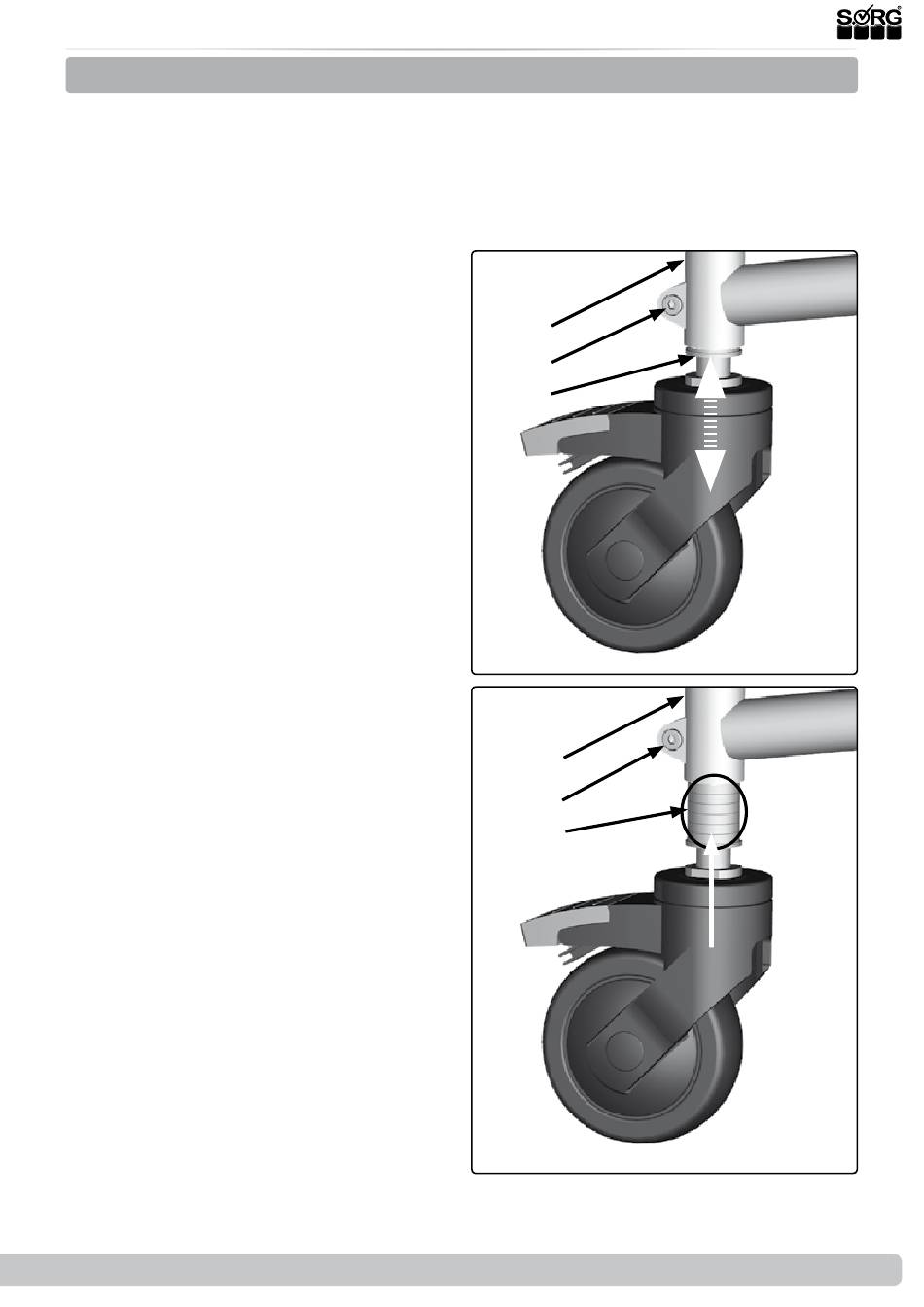

(1+2) Die Höhe der hinteren Lenkräder regu-
lieren Sie wie folgt:
• Stellen Sie den Stehtrainer auf einen
ebenen Untergrund und sichern Sie ihn
gegen Wegrollen durch Feststellen der
Trommelbremse.
• Lösen Sie auf beiden Seiten die Schrau-
be (A) der Klemmung (B) an den hinte-
ren Lenkrollen,
• ziehen Sie das Lenkgehäuse (C) soweit
aus der Klemmung (B) bzw. schieben
Sie es so weit hinein, bis die gewünschte
Höhe hergestellt ist.
• Drehen Sie die Schraube (A) zunächst
auf einer Seite fest zu.
• Justieren Sie anhand dieser Anpassung
das Lenkgehäuse auf der Gegenseite.
• Verfahren Sie wie eben beschrieben
• und drehen Sie die Schraube (A) auch
dort wieder fest zu.
Auf dem Lenkgehäuse (C) befinden sich Ker-
ben (D) im Abstand von 5 mm mit denen Sie
die Gleichmäßigkeit auf beiden Seiten kontrol-
lieren können.
2019-07-08
(1)
(B)
(A)
(C)
(2)
(B)
(A)
Serviceheft Boogie Drive
Lenkgehäuse kurz montiert
(C)
(D)
Lenkgehäuse lang montiert
11 von 36
