3.3 Baugruppe Fußplatte

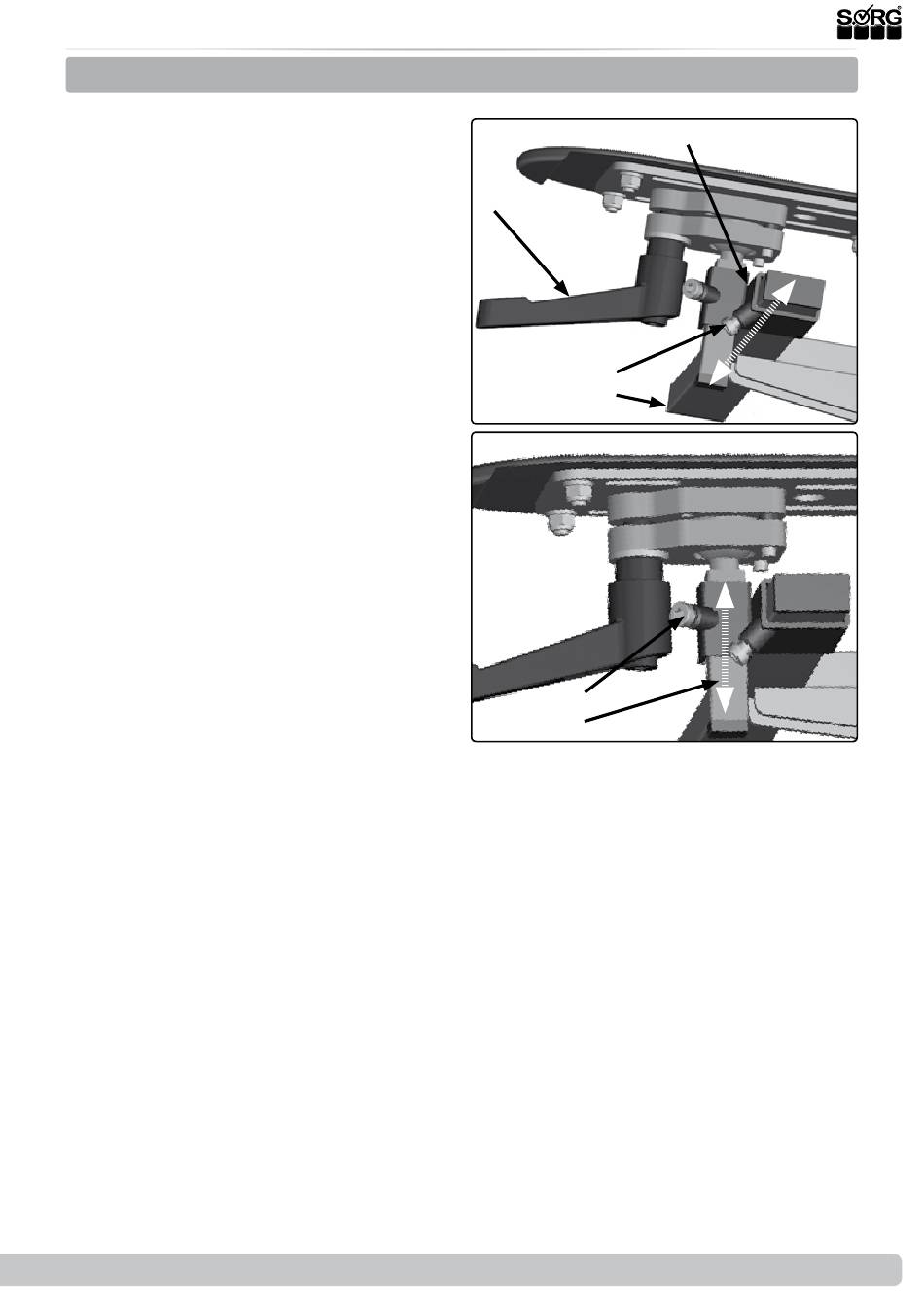

3.3.2 3D Fußplatte mit Winkelverstellung
Die 3D-Fußplatten können separat stufenlos
dreidimensional verstellt, geneigt und verdreht
werden.
(1) Zur 3D-Winkelverstellung:
• Lösen Sie den Klemmhebel (A) und
bringen Sie die Fußplatte in die ge-
wünschte Neigung/Position/Drehung.
• Drehen Sie den Klemmhebel (A) wieder
fest zu.
(1) Zum Abduzieren:
• Lösen Sie die Stellschraube (B) und ver-
schieben Sie die Fußplatte entlang des
Trägers (C) in die gewünschte Position.
• Drehen Sie die Stellschraube (B) wieder
fest zu.
(2) Zur Höheneinstellung:
• Lösen Sie die Stellschraube (A) und
• verschieben Sie die jeweilige Fußplat-
te entlang des Trägers (B) in die ge-
wünschte Position.
• Drehen Sie die Stellschraube (A) wieder
fest zu.
(1) Zur Tiefeneinstellung:
• Lösen Sie die Stellschraube (B) und ent-
fernen Sie die Fußplattenhalterung (D)
komplett.
• Drehen Sie die Halterung (D) um 180°
und
• montieren Sie sie wieder auf dem Träger
(C).
• Drehen Sie die Stellschraube (B) wieder
fest zu.
2019-07-08
(1)
(A)
(2)
Serviceheft Boogie Drive
(D)
(B)
(C)
(A)
(B)
15 von 36
