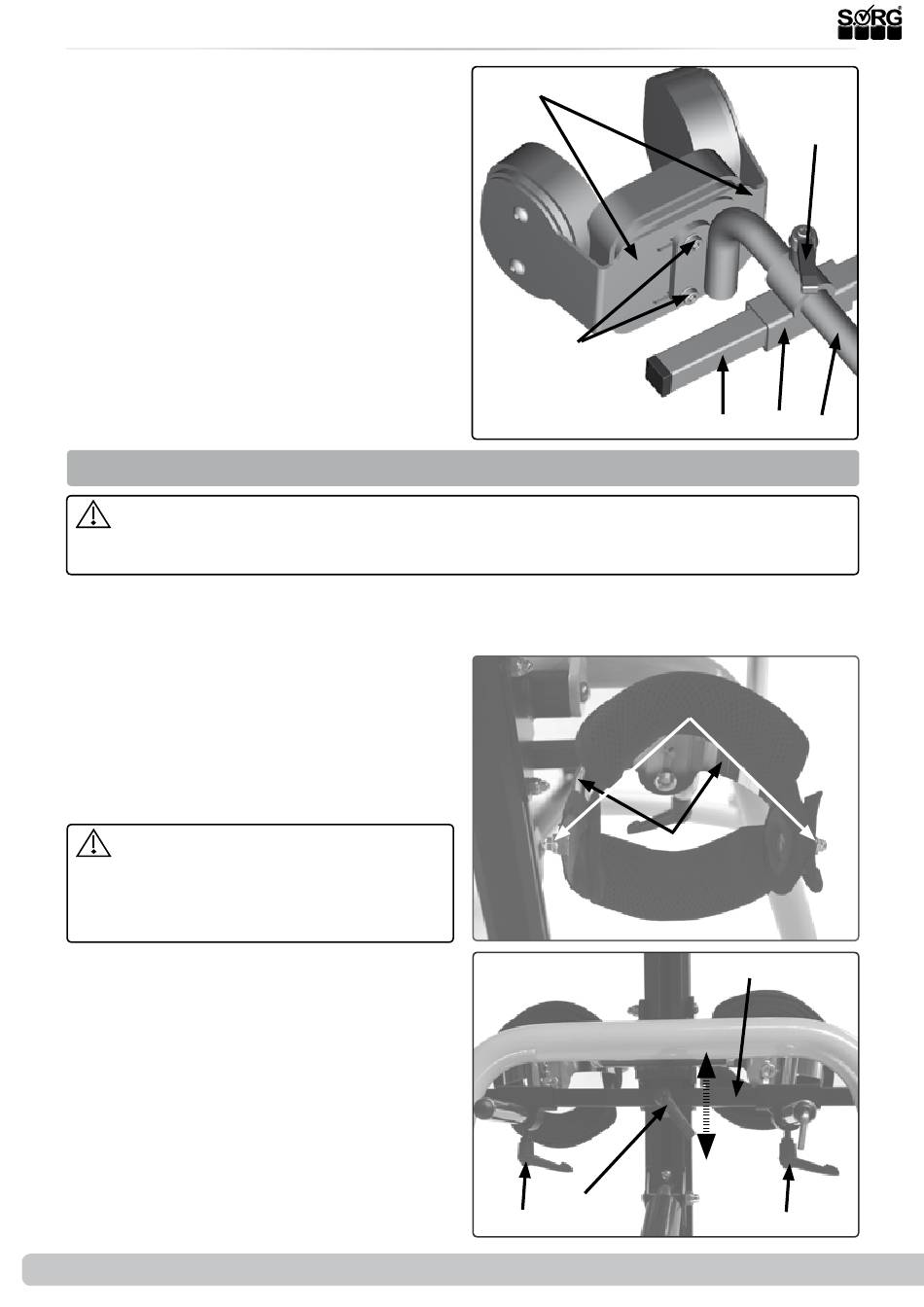

3.9 Baugruppe Kniepelotten
(1) Zum Anpassen der Tiefe:
• Lösen Sie auf beiden Seiten die Klemm-
hebel (C),
• verschieben Sie auf beiden Seiten die
Halter (D) der Kniepelotte in die ge-
wünschte Position
• und drehen Sie die Klemmhebel (C)
wieder fest zu.
(1) Zum Anpassen des Abstandes:
• Lösen Sie auf beiden Seiten die Klemm-
hebel (C),
• verschieben Sie auf beiden Seiten die
Halter (E) der Kniepelotten in den ge-
wünschten Abstand und
• drehen Sie den Klemmhebel (C) wieder
fest zu.
3.9.2 Kniepelotten mit Anlagebügel
Vor der ersten Benutzung des Stehtrainers Müssen die KniePelotten weitestgehend auf
die individuellen Maße des Kindes/Jugendlichen eingestellt worden sein. Wenn der Benutzer
im Stehtrainer steht, dürfen lediglich Feinjustierungen vorgenommen werden.
Wir empfehlen VOR der ersten Nutzung die Breite der Kniepelotten auf das Maß des Benutzers
einzustellen.
(3) Lösen Sie dazu auf beiden Seiten die Klemmhebel (C) und entfernen Sie die Kniepelotten.
Pelottenbreite anpassen:
• (2) Die Bügel (A) der Kniepelotte kön-
nen gebogen werden.
• Drücken Sie die Bügel (A) an beiden
Muttern (B) auf das gewünschte Maß
auseinander bzw. zusammen.
• Testen Sie anschließend am Benutzer
die Passgenauigkeit der Kniepelotten.
Drücken Sie die Bügel nur dann zusam-
men, wenn die Pelotte „leer" ist. Umgekehrt
dürfen Sie das Knie des Benutzers Nicht in
eine zu enge pelotte quetschen um sie zu
verbreitern.
(2) Zum Ändern des Öffnungswinkels:
• Lösen Sie beide Muttern (B) der Pelotte
auf der Innen- und Außenseite,
• bringen Sie die Bügel (A) in den ge-
wünschten Winkel
• und drehen Sie alle Muttern (B) wieder
fest zu.
• Testen Sie am Benutzer die Passgenau-
igkeit der Kniepelotten.
• Anschließend montieren Sie die Knie-
pelotten wieder an den Boogie Fix oder
Boogie Swing.
24 von 36
(1)
(B)
(A)
(2)
(3)
(C)
Serviceheft Boogie Drive
(F)
(B)
(A)
(A)
(C)
(E)
(D)
(B)
(C)
