3.10 Baugruppe Therapietisch

Der Therapietisch wird werkseitig an der Mittelsäule befestigt (Standard-Montage), kann aber
in der Höhe variiert und auch am Halter der Brustpelotte montiert werden.

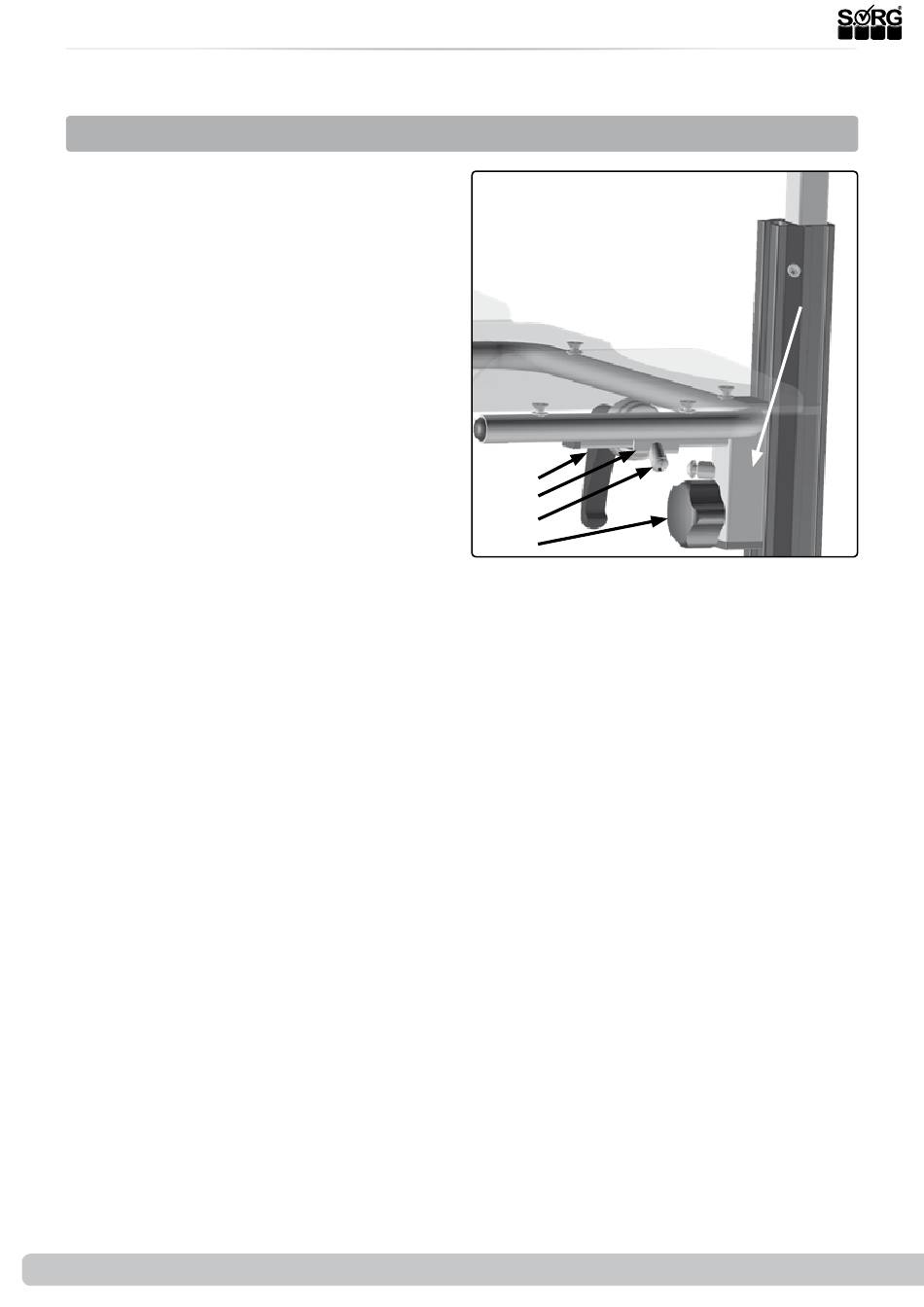

3.10.1 Standardmontage an der Mittelsäule
(1) Zum Anpassen der Höhe:
• Lösen Sie den Strerngriff (A),
• verschieben Sie den Thearpietisch am
Halter (B)
• und drehen Sie den Strerngriff (A) wie-
der fest zu.
(1) Zum Anpassen der Distanz:
• Lösen Sie die Stellschraube (C),
• bringen Sie den Thearpietisch am Halter
(D) in die gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wie-
der fest zu.
(1) Zum Anpassen des Neigungswinkels:
• Lösen Sie den Klemmhebel (E),
• bringen Sie den Thearpietisch in die
gewünschte Neigung und
• drehen Sie den Klemmhebel (E) wieder
fest zu.
