Montage Am Brustpelottenhalter - SORG Boogie Drive Serviceheft

3.10 Baugruppe Therapietisch

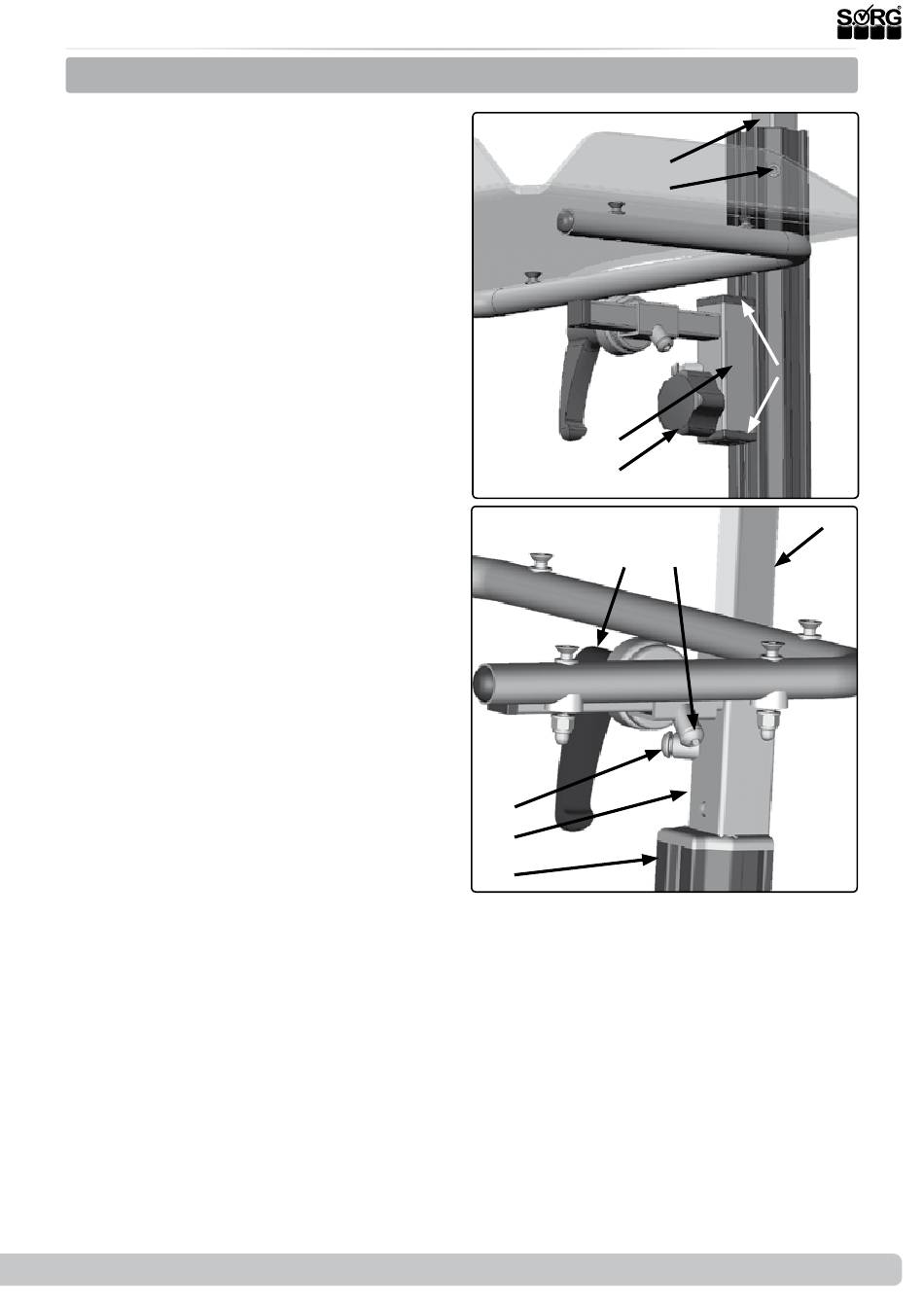

3.10.2 Montage am Brustpelottenhalter

Zum Umbauen auf die Befestigung am Brust-
pelottenhalter (hohe Montage):
• (1) Entfernen Sie den Sterngriff (A) inkl.
dem Nutstein und den Lamellenkappen
(B).
• Lösen Sie die Stellschraube (C) und zie-
hen Sie den Halter (D) der Brustpelotte
nach oben heraus.
• (3) Stecken Sie den Halter (E) des
Thearpietisches auf den Halter (F) der
Brustpelotte und
• stecken Sie den Brustpelottenhalter (F)
wieder in die Mittelsäule (G).
• Drehen Sie die Stellschraube (H) in der
passenden Höhe wieder fest zu.
(2) Zum Anpassen der Höhe:
• Lösen Sie die Stellschraube (H),
• verschieben Sie den Thearpietisch am
Halter (B) und
• drehen Sie die Stellschraube (H) wieder
fest zu.
(2) Zum Anpassen der Distanz:
• Lösen Sie die Stellschraube (I),
• bringen Sie den Thearpietisch in die
gewünschte Distanz und
• drehen Sie die Stellschrauben (I) wieder
fest zu.
(2) Zum Anpassen des Neigungswinkels:
• Lösen Sie den Klemmhebel (J),
• bringen Sie den Thearpietisch in die
gewünschte Neigung und
• drehen Sie den Klemmhebel (J) wieder
fest zu.
2019-07-08
(1)
(2)
(H)
(E)
(G)
Serviceheft Boogie Drive
(D)
(C)
(E)
(A)
(I)
(J)
(B)
(F)
27 von 36
