Seitliche Brustpelotte - SORG Boogie Drive Serviceheft

3.5 Baugruppe Brustpelotte

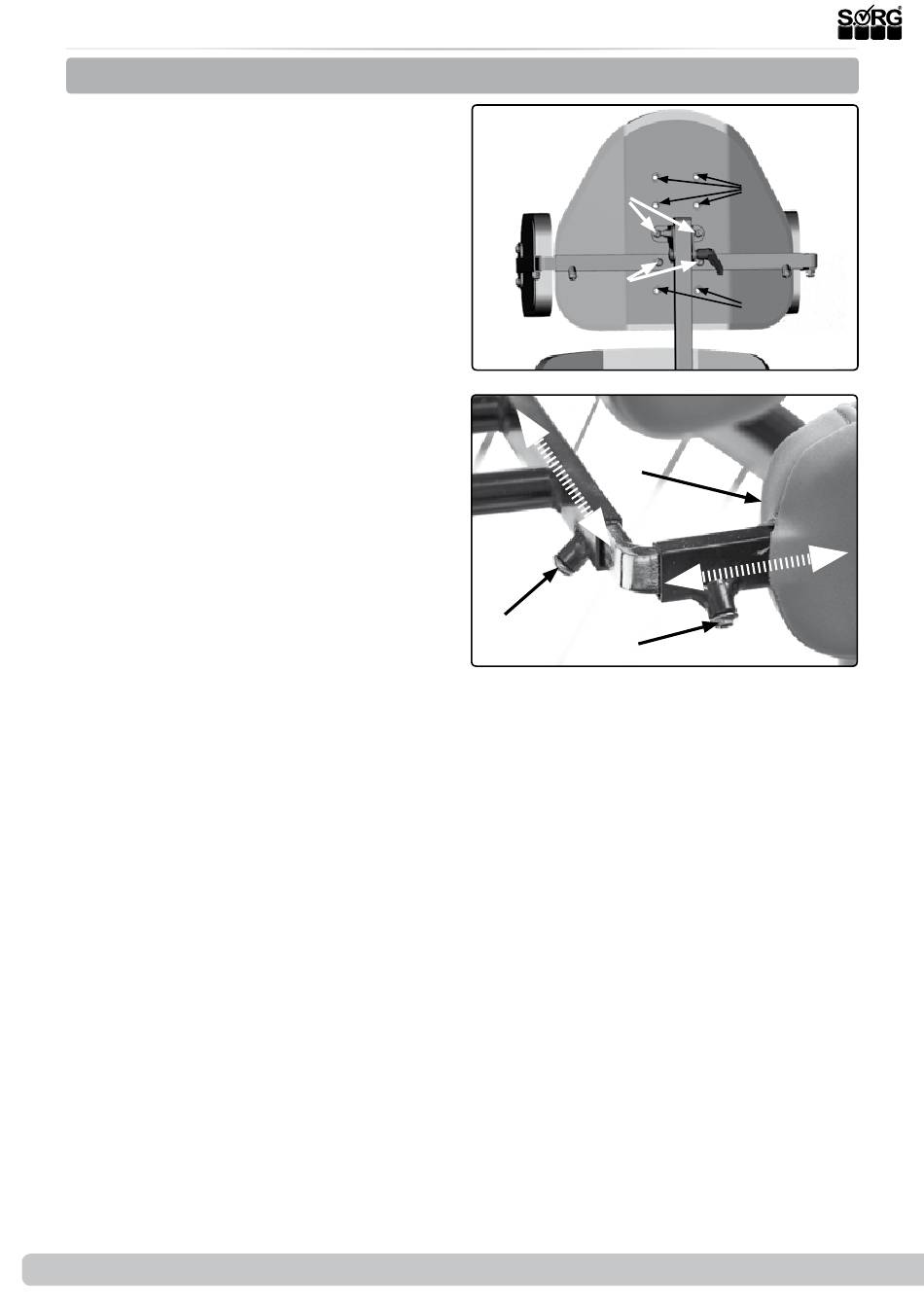

3.5.2 Seitliche Brustpelotte

(1) Zum Anpassen der Höhe:
• Entfernen Sie beide Schrauben (C),
• bringen Sie den Halter der seitlichen
Brustpelotten in die alternativen Boh-
rungen (B) und
• drehen Sie die Schrauben (C) wieder
fest zu.
(2) Zum Anpassen der Breite:
• Lösen Sie auf beiden Seiten die Stell-
schrauben (A),
• bringen Sie die seitlichen Brustpelotten
(B) in die gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wie-
der fest zu.
(2) Zum Anpassen der Tiefe:
• Lösen Sie auf beiden Seiten die Stell-
schrauben (C),
• bringen Sie die seitlichen Brustpelotten
(B) in die gewünschte Position und
• drehen Sie alle Stellschrauben/Klemm-
hebel (C) wieder fest zu.
18 von 36
(1)
(2)
(A)
Serviceheft Boogie Drive
(B)
(A)
(C)
(B)
(B)
(C)
2019-07-08
