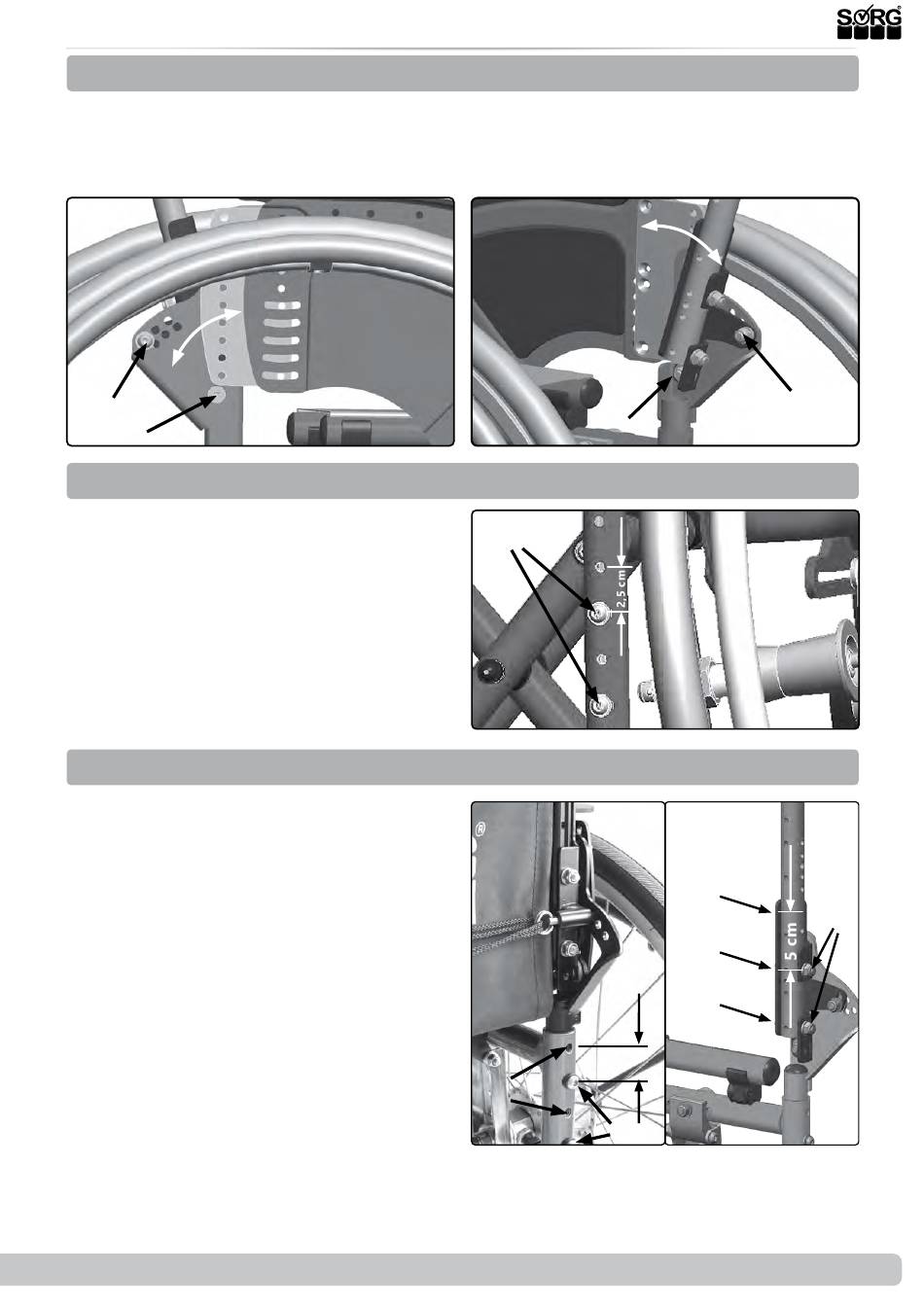

3.8 Baugruppe Rücken
3.8.3 Rückenwinkel einstellen
(1+2) Zum Einstellen des Neigungswinkels der Rückenlehne die Schraubverbindung (A) ent-
fernen, Schrauben (B) lösen, Rückenrohre in die gewünschte Position neigen, anschließend die
Schrauben (A) in der neuen Position einsetzen und alle wieder fest anziehen. Die Winkeleinstel-
lung muss rechts und links identisch sein.
(1)
(A)
(B)
3.8.4 Verlängerung bei Standardrücken
(3) Verschraubung (A) der Rückenrohre am
Rahmen auf beiden Seiten entfernen, Rücken-
rohre in die gewünschte Position verschieben,
Schraubverbindung wieder herstellen und fest
anziehen.
3.8.5 Verlängerung bei Rücken mit Winkelver- oder einstellung
Höhenverstellung um 2,5 cm:
(5) Verschraubung (A) komplett entfernen,
die Rückenrohre auf beiden Seiten nach oben
versetzen und in den neuen Löcher (B) fest
verschrauben.
Höhenverstellung um 5 cm:
(6) Beide Schrauben (A) entfernen, das Rücken-
rohr von den Bohrungen (B1 und B2) auf der
Vorderseite auf die Bohrungen (B2 und B3) nach
oben versetzen, alle Schraubverbindung wieder
herstellen und fest anziehen.
Sollten Sie zuvor den Rücken bereits um 2,5 cm über die Rückenrohre im Rahmen verlängert
haben (Bild 2), müssen Sie diesen Vorgang rückgängig machen, weil sonst der Abstand zwischen
Sitzkante und Rückenunterkante zu groß wird und der Winkeldrehpunkt zu weit nach oben
rutscht.
