4.1
Hutschienen-Montage und
Abmessungen
Das Steuergerät muss auf Hutschienen montiert werden. In der
nachstehenden Abbildung sind die Abmessungen nach Größe angegeben.
Montage:
•
Das Steuergerät auf der Schiene positionieren und leicht andrücken.
Beim Einrasten der hinteren Federn wird das Steuergerät an der
Schiene festgeklemmt.
Demontage:
•
Einen Schraubendreher auf die Ausklinköff nung der Federn ansetzen,
um sie anzuheben. Die Federn werden von Rückstellfedern in
Sperrposition gehalten.
pCO5+
A
A
B
B - mit UBS-Anschluss/integriertem Bedienteil
B - mit ULTRACAP-Modul
4.2 Installation
Umgebungsbedingungen
Die Montage des Steuergerätes und des Bedienteils sollte in Räumen mit
folgenden Merkmalen vermieden werden:
•
direkte Sonnenbestrahlung und allgemeine Witterungseinwirkung;
•
Temperatur und Feuchte nicht übereinstimmend mit den für
den Gerätebetrieb zulässigen Werten (siehe Kapitel „Technische
Spezifi kationen");
•
breite und rasche Schwankungen der Raumtemperatur;
•
starke magnetische Interferenzen und/oder Funkfrequenzen (die
Installation in der Nähe von Sendeantennen vermeiden);
•
starke Schwingungen oder Stöße;
•
Vorhandensein von Sprengstoff en oder brennbaren Gasgemischen;
•
Kontakt mit aggressiven und umweltbelastenden Mitteln (z. B.
Schwefelsäure- und Ammoniakgas, Salzsprühnebel, Rauchgas), um
Korrosion und/oder Oxidation zu vermeiden;
•
Kontakt mit Staub (Bildung eines korrosiven Films mit möglicher
Oxidation und Schwächung der Isolierung);
•
Kontakt mit Wasser.
Positionierung des Steuergerätes im Schaltschrank
Das Steuergerät muss im Schaltschrankinneren eingebaut werden und
darf zur Vermeidung von Stößen und Schlägen nicht erreichbar sein. Die
Position im Schaltschrank muss die physische Trennung des Gerätes vom
Leistungsbereich (Magnetventile, Schaltschütze, Antriebe, Inverter ...) und
den damit verbundenen Kabeln gewährleisten. Im Idealfall werden die
beiden Schaltkreise in zwei getrennten Schränken untergebracht. Die
Nähe kann zufällige und nicht unmittelbar ersichtliche Betriebsstörungen
verursachen. Die Struktur des Schaltschrankes muss einen korrekten
Durchfl uss der Kühlluft ermöglichen.
4.
INSTALLATION
44
18
45
110
30
B

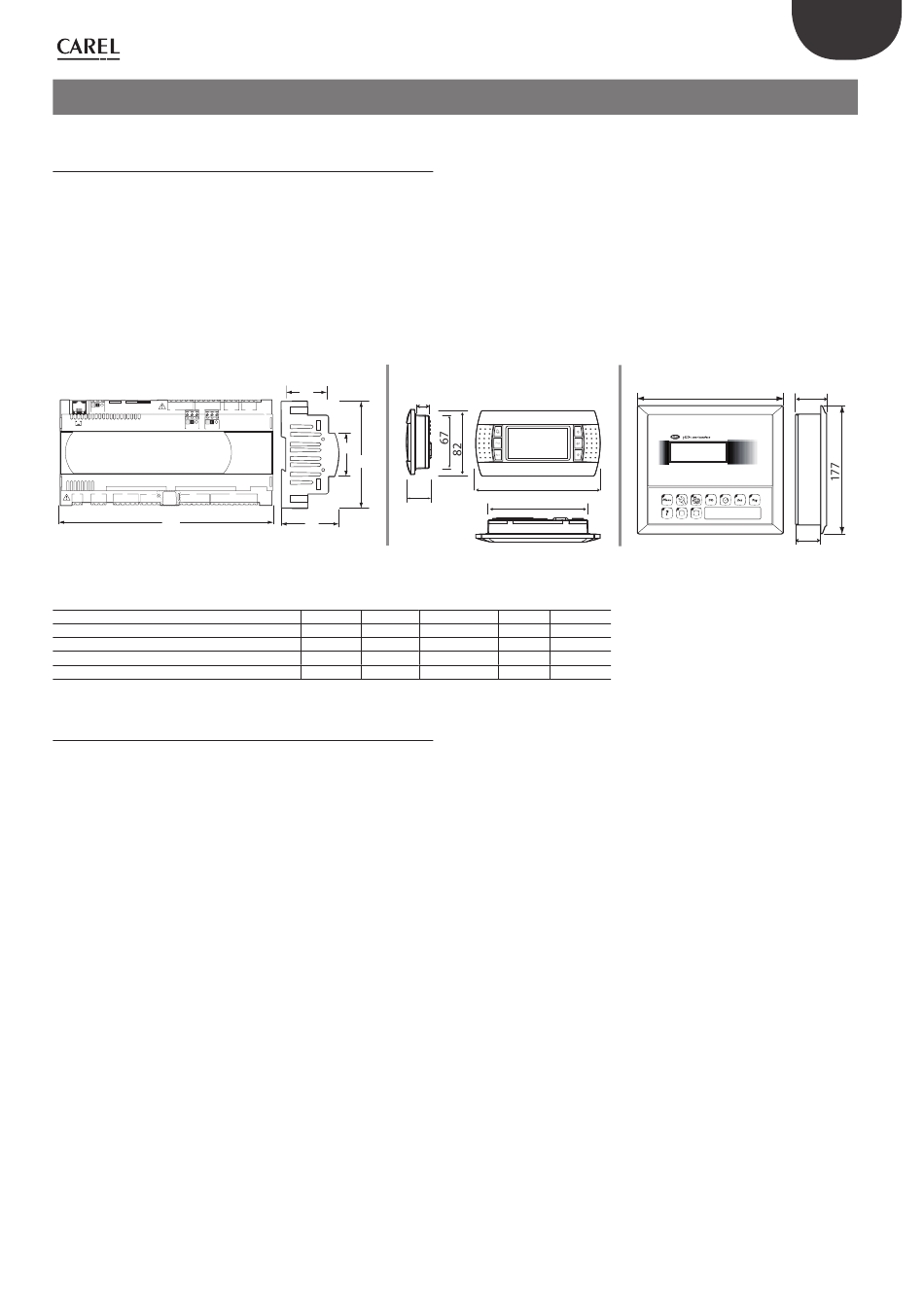

Fig. 4.a
ABMESSUNGEN (mm)
Small
Medium Built-in driver
227,5
315
60
60
70
70
-
-
15
pGDE
156
125
Large
Extralarge
315
315
315
60
60
60
70
70
70
75
-
-
Tab. 4.a
GER
pGD1*
53
202
43
pCO5plus +0300020DE rel. 1.6 - 10.07.2019
