Dieses Kältemittel wird mit 12 internen Parametern für die Taupunkt-Kurve (DEW) und 12 Parametern für die Siedepunkt-Kurve (BUBBLE) konfi guriert. Die Parameter werden von CAREL verteilt und validiert, genau wie es für MPX PRO erfolgt. Zur Erkennung des Kältemittels und zur Überprüfung der korrekten Dateneingabe verteilt CAREL eine ID und 3 CRC (DEW, BUBBLE und GLOBAL), die zusammen mit den Parametern der Koeffi...
Das Menüfenster Cag16 lässt die Koeffi zienten für die Taupunkt-Konvertierung (DEW) eingeben: Das Menüfenster Cag17 lässt die Koeffi zienten für die Siedepunkt-Konvertierung (BUBBLE) eingeben: Das Menüfenster Cag18 enthält die Parameter ID und CRC: Nach Abschluss der Konfi guration sollte das Alarmsymbol nicht mehr blinken. 1.3 Überwachung Die Parameter können auch über das PVPRO-Programm konfi...
Seite 31
über die pLAN-Verbindung mit dem Steuergerät L1 konfi guriert. Praktisches Beispiel Eingabe des Custom-Kältemittels (R449a) für eine Einzelleitung. Auf KSA oder infolge des Antrags in BU-RET wird ein Dokument mit allen von CAREL validierten Parametern herausgegeben, die den Einsatz des gewünschten Kältemittels ermöglichen. Fig. 1.b In diesem Dokument für pR300 werden die Koeffi...

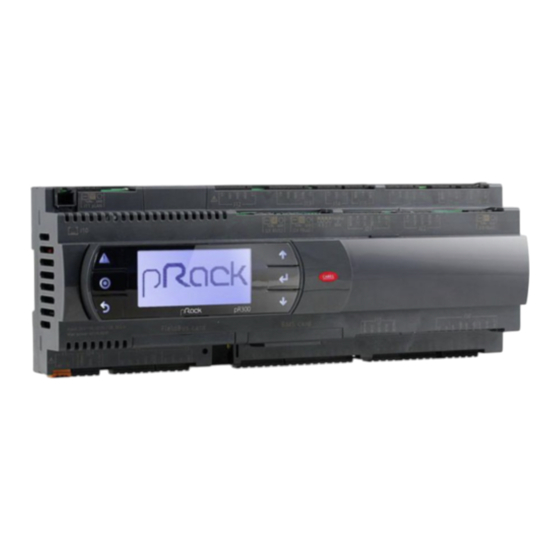

1.4 pRack-Konfi guration Die Konfi guration mit dem assistierten Verfahren starten. Im Menüfenster Ib40 muss das für die Saugleitung 1 zu verwendende Kältemittel konfi guriert werden: Dieselbe Konfi guration für die Verfl üssigungsleitung 1 ausführen: Die restlichen geräteabhängigen Einstellungen vornehmen. Abschließend bestätigen, um das assistierte Verfahren zu beenden: Nach dem Abschluss des assistierten Verfahrens ist der Sperralarm aktiviert (er verhindert den Verdichteranlauf ).
Seite 33
In diesem Beispiel wurden nur die ersten 3 Koeffi zienten von 12 eingegeben. Für den korrekten Betrieb müssen alls 12 Parameter des genannten Dokuments eingestellt werden: Fig. 1.c Für das Menüfenster Cag16 heißt das: Daraus folgt: Koeff . Koeff . GAS-Koeff...
Seite 34
Dasselbe gilt für die Siedepunkt-Konvertierung (BUBBLE): Fig. 1.d Für das Menüfenster Cag17 heißt das: Daraus folgt: Koeff . Koeff . GAS-Koeff . 1 GAS-Koeff . 2 -30220 14274 GAS-Koeff . 3 GAS-Koeff . 4 -27041 -23231 GAS-Koeff . 5 GAS-Koeff . 6 -20570 -1217 GAS-Koeff...
