GER
2.1 Hinweise
Vorsicht: Das Steuergerät darf nicht in Umgebungen mit den
nachstehenden Merkmalen installiert werden:
•
Temperatur-
und
Feuchtebedingungen,
Betriebsumgebungsbedingungen entsprechen (siehe „Technische
Spezifi kationen");
•
starke Schwingungen oder Stöße;
•
Kontakt mit Wasserspritzern oder Kondensat;
•
Kontakt mit aggressiven und umweltbelastenden Mitteln (z. B.
Schwefelsäure- und Ammoniakgas, Salzsprühnebel, Rauchgas) zur
Vermeidung von Korrosion und/oder Oxidation;
•
starke magnetische Interferenzen und/oder Funkfrequenzen (die
Installation der Geräte in der Nähe von Sendeantennen vermeiden);
•
•
direkte Sonnenbestrahlung und allgemeine Witterungseinwirkung;
•
große und rasche Schwankungen der Raumtemperatur;
•
Kontakt mit Staub (Bildung einer korrosiven Schicht mit möglicher
Oxidation und Verminderung der Isolierung).

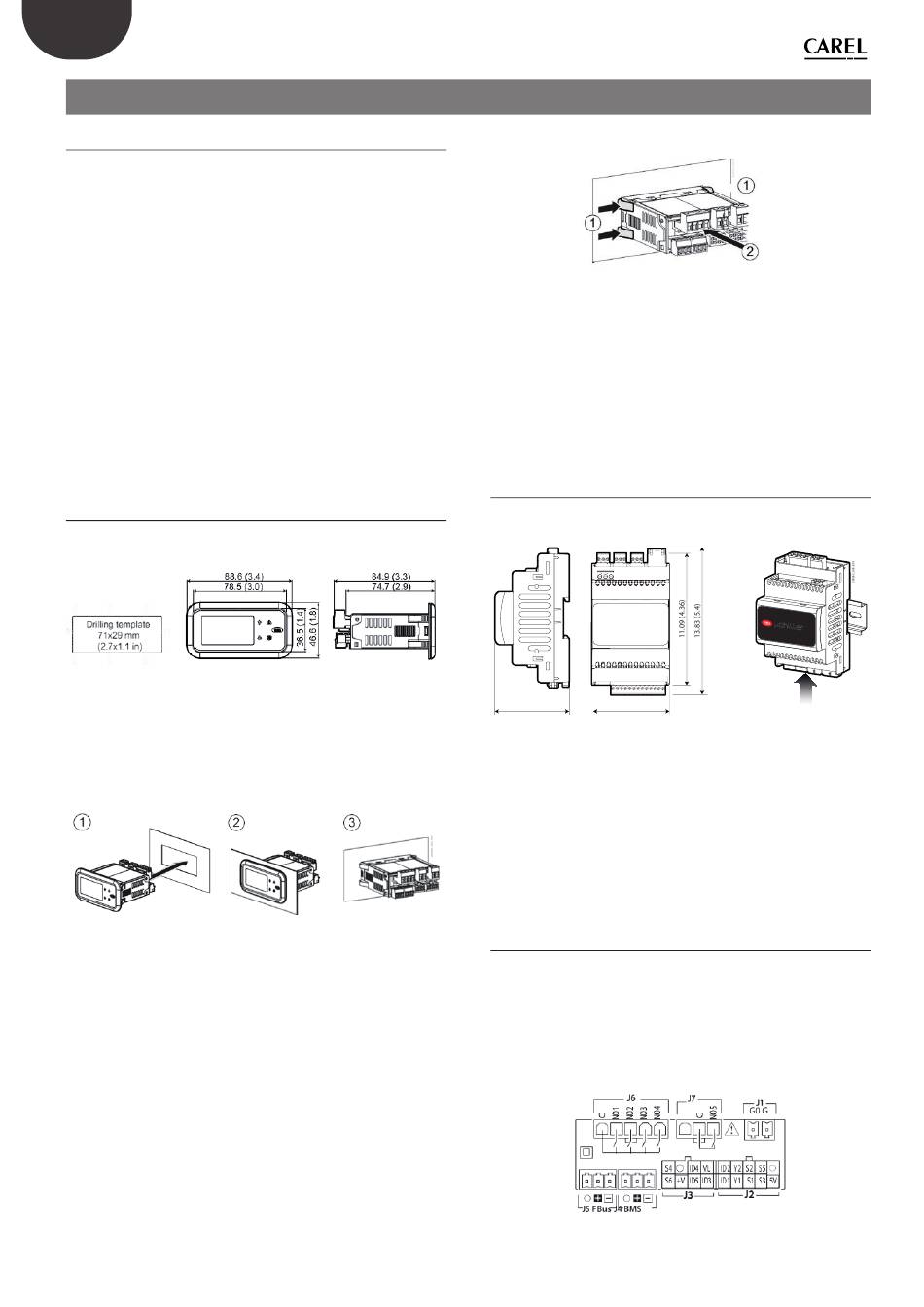

2.2 Frontmontage-Version
2.2.1 Abmessungen mm (inch)
2.2.2
Montage
Vorsicht: Vor der Durchführung einer jeglichen Instandhaltungsmaßnahme
muss das Steuergerät vom Stromnetz abgetrennt werden (Hauptschalter
der Anlage auf OFF).
1.
Das
Steuergerät
in
Befestigungsfedern leicht andrücken.
2.
Das Frontteil bis zum Endanschlag einschieben (die seitlichen
Befestigungsfedern biegen sich, die Zähnchen greifen, das
Steuergerät rastet ein).
Vorsicht: Die Frontschutzart IP65 ist nur gewährleistet, wenn folgende
Bedingungen erfüllt sind:
•
max. Abweichung der rechteckigen Bohröff nung von der ebenen
Oberfl äche: ≤ 0.5 mm;
•
Schaltschrank-Blechstärke: 0.8 ...2 mm;
•
maximale Rauheit der Oberfl äche, auf der die Dichtung angebracht
wird: ≤ 120 μm.
Hinweis: Die Stärke des Blechs (oder des Materials) des Schaltschranks
muss einen sicheren und stabilen Einbau des Steuergerätes gewährleisten.
μchiller +040000105 rel. 1.0 - 09.06.2020
2. INSTALLATION
die
nicht
Abb. 2.a
Abb. 2.b
die
Öff nung
setzen.
Die
seitlichen
2.2.3
Ausbau
den
Den Schaltschrank öff nen; von der Rückseite aus auf die seitlichen
Befestigungsfedern und dadurch auf das Steuergerät drücken, um es
herauszunehmen:
1.
Die seitlichen Befestigungszungen sanft zusammenpressen.
2.
Das Steuergerät unter leichtem Druck herausziehen.
Hinweis: Der Vorgang erfordert weder Schraubendreher noch anderes
Werkzeug.
2.3 Hutschienenmontage-Version
2.3.1
Abmessungen - mm (inch)
66.2 (2.6)
Einen leichten Druck auf das Steuergerät auf der Höhe der Hutschiene
ausüben, bis die hintere Feder einrastet.
2.3.2
Ausbau
Einen Schraubendreher auf die Ausklinköff nung der Feder ansetzen,
um sie anzuheben. Die Feder wird von Rückstellfedern in Sperrposition
gehalten.
2.4 Elektroinstallation
Vorsicht: Vor der Durchführung einer jeglichen Instandhaltungsmaßnahme
muss das Steuergerät vom Stromnetz abgetrennt werden (Hauptschalter
der Anlage auf OFF).
2.4.1
Beschreibung der Klemmen
Frontmontage-Version
8
Abb. 2.c
70.4 (2.8)
Abb. 2.d
Abb. 2.e
