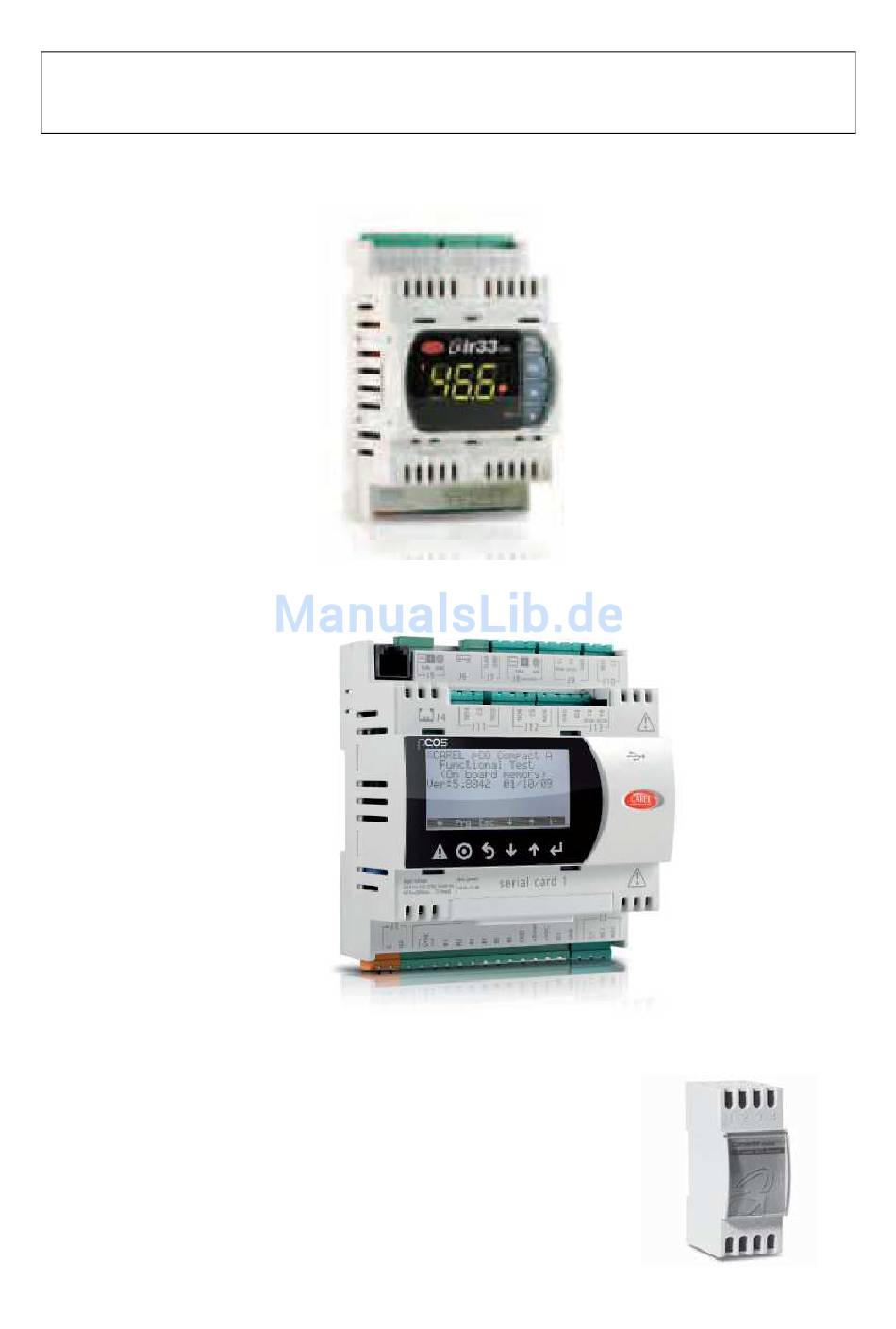

REGELUNG RP1-RT1
IR33
PCO COMPACT
ZUSATZMODUL PCO COMPACT
Stufe 8
Création le : 16/04/2012
- 1 -
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Carel IR33

  • Seite 1 REGELUNG RP1-RT1 IR33 PCO COMPACT ZUSATZMODUL PCO COMPACT Stufe 8 Création le : 16/04/2012 - 1 -...
  • Seite 2: Inhaltsverzeichnis

    Regelung RT1 ....................... - 3 - 1.2. Regelung RP1 ....................... - 3 - 1.3. Regler in Abhängigkeit von der Stufenzahl ..............- 3 - 2. REGLER IR33 ..............- 3 - 2.1. Digitale Eingänge ......................- 3 - 2.2. Analoge Eingänge ......................- 3 - 2.3.
  • Seite 3: Einleitung

    Die Verwaltung der Lüfterstufen erfolgt abhängig von einem Drucksensor 4/20 mA (-1/29 bar). 1.3. Regler in Abhängigkeit von der Stufenzahl IR33 pCo Compact pCo Compact + module PWM 2. REGLER IR33 2.1. Digitale Eingänge N° Beschreibung Information Kippen auf 2. Sollwert Bei Alarm geöffnet oder Außenalarm...
  • Seite 4: Binärausgänge

    2.3. Binärausgänge Beschreibung Lüfterstufe 1 Lüfterstufe 2 Lüfterstufe 3 Lüfterstufe 4 2.4. Regelungsprinzip 2.5. Benutzerschnittstelle 2.5.1. Display 1.1.1. Tastatur Création le : 16/04/2012 - 4 -...
  • Seite 5 Création le : 16/04/2012 - 5 -...
  • Seite 6: Änderung Des Sollwerts 1 (St1)

    2.5.2. Änderung des Sollwerts 1 (St1) Um den Sollwert 1 (Vorgabe =20°C) zu ändern, muss man: die Set-Taste drücken: auf dem Display erscheint St1, dann der aktuelle Wert von St1; die Tasten ▲ oder ▼ drücken, um den gewünschten Wert zu erreichen; die Set-Taste drücken, um den neuen Wert von St1 zu bestätigen;...
  • Seite 7: Änderung Der Parameter Vom Typ C, D, F

    ACHTUNG: Wenn während 10 s keine Taste gedrückt wird, beginnt das Display zu blinken, und nach 1 min kehrt er automatisch zur Standardanzeige zurück, ohne die erfolgten Änderungen zu speichern. • Um die Scrollgeschwindigkeit zu erhöhen, die Taste ▲/▼ mindestens 5 Sekunden lang eingedrückt halten.
  • Seite 8: Pco Compact-Regler

    5 pCO COMPACT-REGLER a. Digitale Eingänge Beschreibung Information Außenalarm Bei Alarm geöffnet ON/OFF Regler Geöffnet = OFF b. Analoge Eingänge Beschreibung Information Fühler oder Sensor - Kreislauf 1 NTC oder 4-20mA Fühler oder Sensor - Kreislauf 2 NTC oder 4-20mA Außenfühler NTC Bei Regelung variabler Kondensationsdruck...
  • Seite 9 C1-V1 C1-V1 C1-V2 C1-V1 C1-V2 C1-V3 C1-V1 C1-V2 C1-V3 C1-V4 C1-V1 C1-V2 C1-V3 C1-V4 C1-V5 C1-V1 C1-V2 C1-V3 C1-V4 C1-V5 C1-V6 C1-V1 C1-V2 C1-V3 C1-V4 C1-V5 C1-V6 C1-V7 C1-V1 C1-V2 C1-V3 C1-V4 C1-V5 C1-V6 C1-V7 C1-V8 C1-V1 C2-V1 C1-V1 C2-V1 C2-V2 C1-V1 C2-V1...
  • Seite 10: Navigation In Den Verschiedenen Menüs

    2. NAVIGATION IN DEN VERSCHIEDENEN MENÜS Beschreibung des Displays ALARME PROG HAUT ENTER Verwendung der Silikongummitasten: 1. ALARM: Anzeige der Alarme, Löschung der Alarme und Abstellen des akustischen Alarmsignals 2. PRG: Bewegung des Cursors zwischen der Ausgangsposition und den Programmier- oder Wahlfeldern und Speicherung der programmierten Parameter 3.
  • Seite 11: Beschreibung Der Menüs

    b. Beschreibung der Menüs Durch Druck auf die "prog"-Taste erhält man Zugang zu einem Menü mit den nachstehenden Wahlmöglichkeiten: Einige Parameter sind nur zugänglich, wenn der Regler abgeschaltet ist. Regler ausgehend von der mask a4 abschalten. Um einen Parameter zu ändern: Der Cursor blinkt oben rechts vom 1.
  • Seite 12: Instandhaltung

    mask c11: Zeitgeber Donnerstag mask c12: Zeitgeber Freitag mask c13: Zeitgeber Samstag mask c14: Zeitgeber Sonntag mask c15: Zeitgeber Zeiteinstellung mask c16: Zeitgeber Zugangscode KONFIGURATION KREISLAUF 1 mask d1: Stufenzeit mask d2: Kühlmittel/Sensor mask d3: Kalibrierung Drucksensor mask d4: Kalibrierung Temperaturfühler mask d5: Einstellung unterer Alarm mask d6: Einstellung oberer Alarm mask d7: Lüftung bei Fühlerfehler...
  • Seite 13 Mask Consigne- b principal Config -b Tp entre Config C1 -d étages Config C2 –e Réfrigérant R404A Création le : 16/04/2012 - 13 -...
  • Seite 14: Liste Der Displayanzeigen

    LISTE DER DISPLAYANZEIGEN Basismaske: a1 Info über die Regelung Bsp: RP1 Aktuelles Datum und Uhrzeit Um die Sprache zu wechseln, auf PRG+Alarm drücken Fleche bas : Informationsmaske a2 über den Kreislauf 1: a2 Aktuelle Fühlertemperatur Regelungssollwert - % der Anforderung - 8: Anzahl der aktiven Ventilatoren Fleche bas : Informationsmaske a3 über den Kreislauf 2 (bei dem im...
  • Seite 15 Menü SOLLWERTE - b Die Sollwerte werden immer als Temperatur eingestellt, ob Thermostat oder Druckregler. Je nach Konfiguration: kann es 2 Hauptsollwertmasken (Kreislauf 1 und Kreislauf 2) geben; wenn die Zeitgeber oder die Außenkontakte für die Sollwertverschiebung verwendet werden, sind die Nebensollwertmasken präsent.
  • Seite 16 Menü GERÄTEKONFIGURATION –c Mit diesem Menü können alle Funktionen des Gerätes konfiguriert werden. In der Version RP1- PRESSOSTATISCH für die Druckregelung (Sensoren HP 4-20 mA) RT1- TEMPERATUR für die Thermostatregelung (Fühler NTC). Die Regelung kann mit 2 Fühlern erfolgen: Der Regler kann 2 getrennte Kreisläufe verwalten; in diesem Fall müssen C1 und C2 angegeben werden;...
  • Seite 17 Maske c4 –PRESSOSTATISCH/VARIABLER KONDENSATIONSDRUCK Aktivierung des variablen Kondensationsdrucks durch einen Außenkontakt (IBD7) Kontaktrichtung (NO oder NF) Maske c5 RP1 – PRESSOSTATISCH/VARIABLER KONDENSATIONSDRUCK Temperaturdifferenz, um den Sollwert gegenüber der Außentemperatur zu verschieben Rahmen für den minimalen und maximalen Sollwert Maske c6 Der zweite Sollwert kann vom digitalen Eingang IDB8 aktiviert werden;...
  • Seite 18 MENÜ EINSTELLUNG KREISLAUF 1 -d Ermöglicht den Zugriff zu den Parametern jedes Kreislaufs, um für jeden Kreislauf die Art des Kühlmittels, die Werte der Fühler bzw. Sensoren, die Alarme und Zeitverzögerungen anzugeben. Kreislauf 1 und Kreislauf 2 können verschiedene Werte haben.. Maske d1 Einschaltverzögerung zwischen den Lüftungsstufen Maske d2...
  • Seite 19 MENÜ EINSTELLUNG KREISLAUF 2–e Wie vorstehendes Menü, aber für den Kreislauf 2 Menü INSTANDHALTUNG-f Dieser Teil ist der Inbetriebnahme gewidmet, um den Zustand der digitalen Eingänge und Ausgänge zu überwachen Status der Eingänge Die Bits sind auf 1, wenn der Eingang elektrisch aktiv ist Die Bits sind auf 0, wenn der Eingang nicht elektrisch aktiv ist Status der Ausgänge Die Bits sind auf 1, wenn der Ausgang elektrisch aktiv ist...
  • Seite 20: Liste Des Alarmes

    3. LISTE DES ALARMES Durch Druck auf die Alarmtaste der Tastatur AL01 GENERISCHER FEHLER ELEKTRIK VERFLÜSSIGERVENTILATOR AL02 FEHLER KREISLAUF 1 HOCHTEMPERATUR AL03 FEHLER KREISLAUF 2 HOCHTEMPERATUR AL04 FEHLER KREISLAUF 1 NIEDERTEMPERATUR AL05 FEHLER KREISLAUF 2 NIEDERTEMPERATUR AL06 FEHLER KREISLAUF 1 DRUCKAUFNEHMER ODER TEMPERATURSONDE AL07 FEHLER KREISLAUF 2 DRUCKAUFNEHMER ODER TEMPERATURSONDE AL08...
