1.2 Funktionsplan

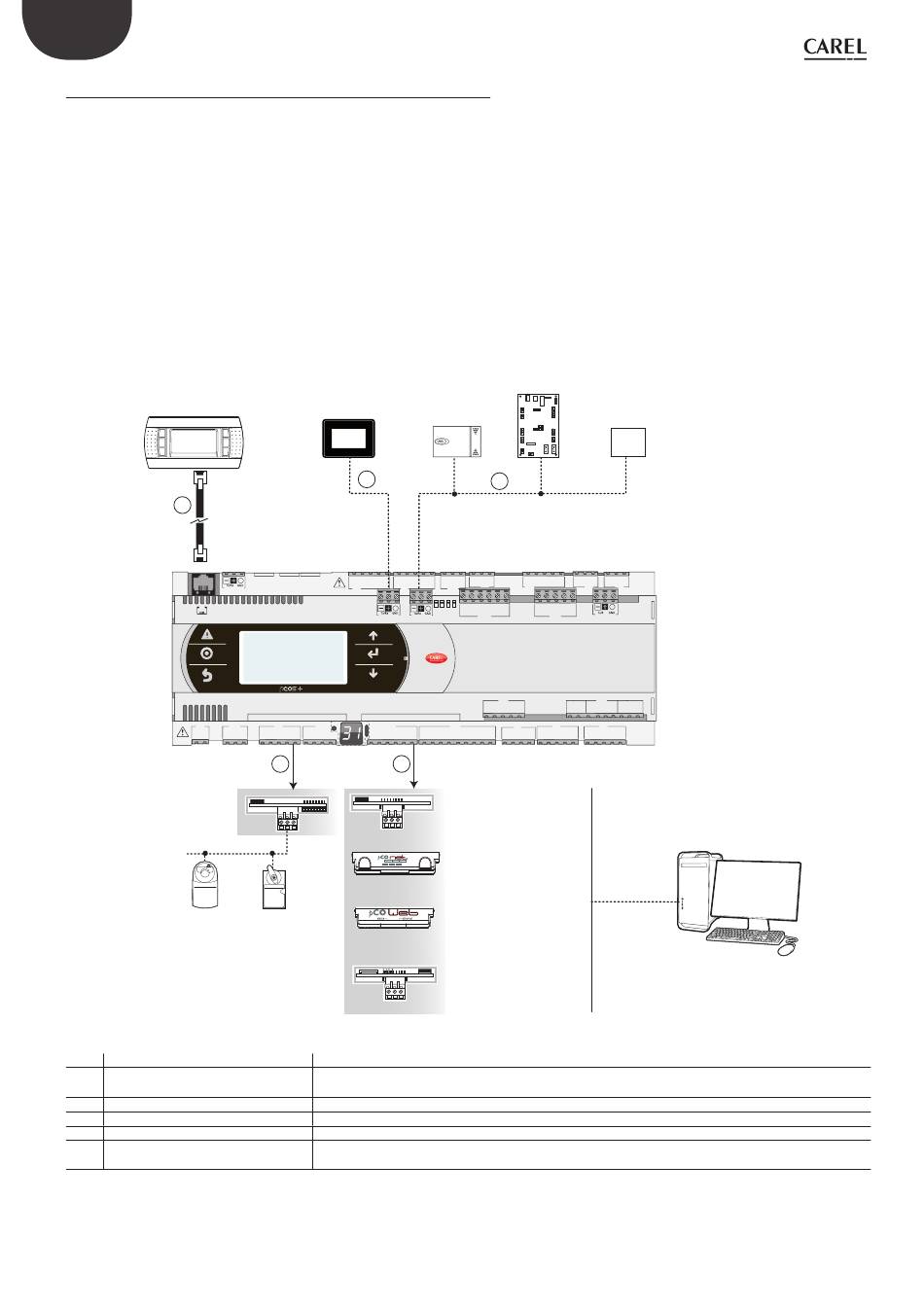

Nachstehend ist der Funktionsplan einer raumlufttechnischen Anlage abgebildet.
Die Klappenstellantriebe und die Ventilantriebe sind Feldvorrichtungen, die über
Feldbus 1 kommunizieren (Detail C). Über Feldbus 2 (Detail E) übertragen die
seriellen Fühler die Messwerte; die Steuerplatine des Befeuchters und die Lüfter
kommunizieren und empfangen den Sollwert vom Steuergerät. Das integrierte
Bedienteil und das externe Bedienteil kommunizieren im pLAN-Netzwerk (Detail
A) und werden für die Installation des Anwendungsprogramms sowie für die
Anlagenkonfi guration und -inbetriebnahme (Commissioning) verwendet.
Mit dem intuitiven PGD-Touchbedienteil kann der Bediener während des
Regelbetriebs die Einschalt-/Ausschalt-Zeitprogramme und die Basisparameter
einstellen, die vom Anwendungsprogramm vorgesehenen fortschrittlichen
Funktionen ausführen und die Alarme managen. Die Kommunikation erfolgt
hier über die serielle BMS2-Schnittstelle (Detail D). Die eventuelle Verbindung
mit einem Überwachungssystem (Konnex®, LON®, BACnet™, etc.) ist nach der
Installation einer BMS1-Erweiterungskarte möglich (Detail B).
