Das Frontteil besteht (in den hierfür ausgelegten Modellen) aus dem
Display und der Tastatur mit 6 hintergrundbeleuchteten Tasten, die
einzeln oder kombiniert folgende Vorgänge ausführen lassen:
•
Laden des Anwendungsprogramms (UPLOAD);
•
Konfi guration und Inbetriebnahme (Commissioning).
Während des Regelbetriebs können am Bedienteil in Abhängigkeit des
Anwendungsprogramms:
•
die Basisbetriebsparameter geändert werden;
•
die Messwerte, aktiven Funktionen und erfassten Alarme visualisiert
werden.

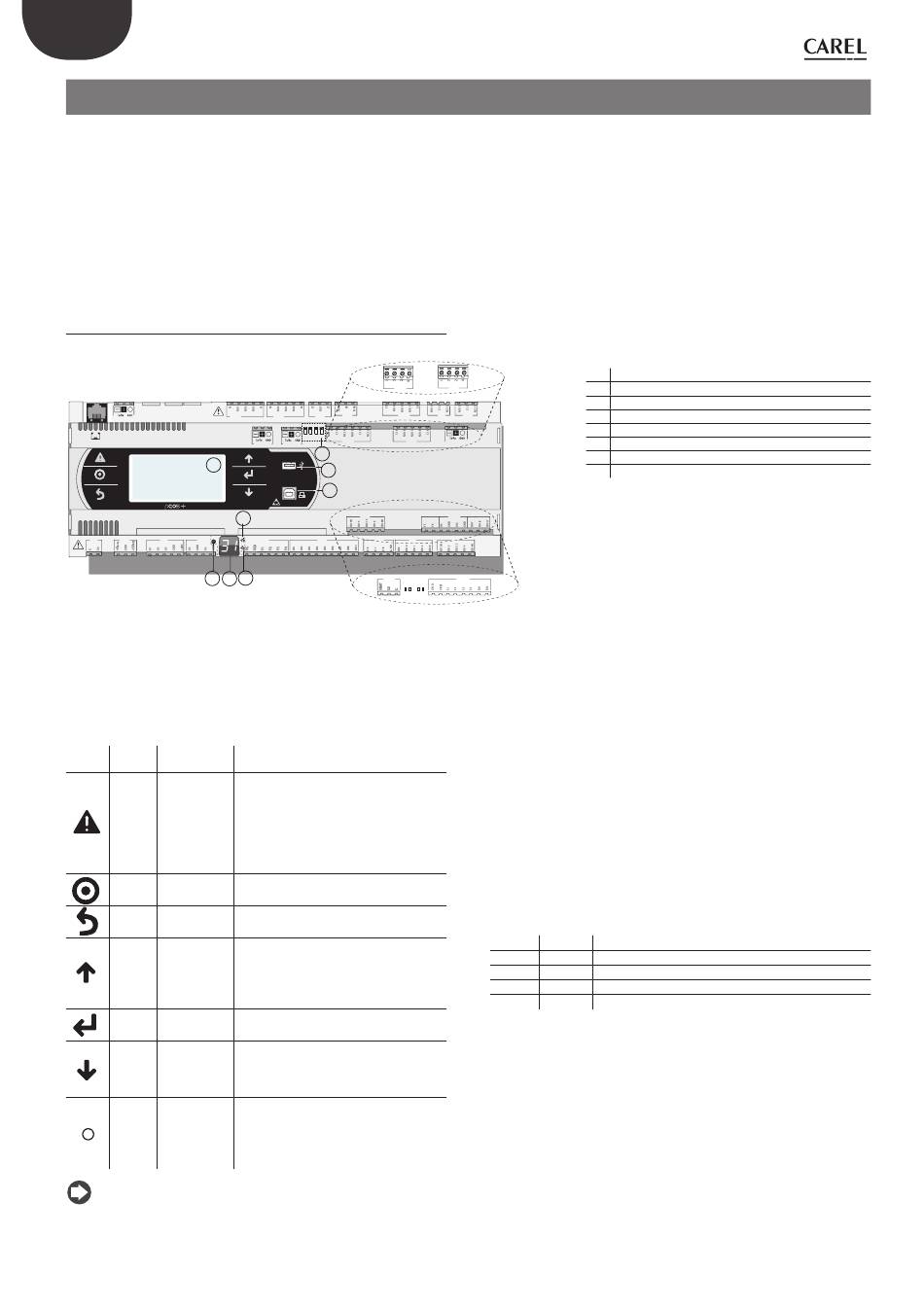

2.1 Struktur des pCO5+

J11 pLAN
J10
H
FieldBus card
J1 J24 J2 J3
A B D
Jedes Steuergerät wird mit Steckern für den Anschluss der Eingänge/
Ausgänge (siehe Kap. 5) und des Sekundärdisplays mit Taste und LED
für die pLAN-Adressierung geliefert. Modellabhängig kann es mit
integriertem Bedienteil und USB-Anschlüssen ausgestattet werden.
Tastatur
Taste Beschr. Hintergrund-
beleuchtung
Alarm Weiß/Rot
Prg Weiß/Gelb
Esc Weiß
UP Weiß
Enter Weiß
DOWN Weiß
Wahl der
pLAN- -
Adresse
Anmerkung: Die Tastenfunktionen hängen nach der Installation
des Anwendungsprogramms vom Anwendungsprogramm ab und sind
nicht an diese Beschreibung gebunden.
pCO5plus +0300020DE rel. 1.6 - 10.07.2019

2. STRUKTUR

only model with built-in driver
J27
J12 J13 J14 J15 J16
4 3 2 1
J21
J25 BMS2
J26 FBus2
E
F
G
J19
C
B M S card
J4 J5 J6
J30
A B C D
only model with built-in driver
Funktionen
• Zusammen mit UP gedrückt und bei
Anlegen der Spannungsversorgung
lässt sie die Adresse des Steuergerätes
ändern (siehe Abs. 6.3);
• zusammen mit ENTER gedrückt verleiht
sie Zugriff auf die BIOS-Fenster (siehe
Abs. 6.6).
-
Rückkehr zur höheren Ebene
• Zusammen mit DOWN und ENTER
gedrückt lässt sie die Bedienteiladresse
ändern (nur PGDE-Bedienteile - siehe
Abs. 6.4);
• Werterhöhung.
Wertbestätigung.
• Zusammen mit UP und ENTER gedrückt
lässt sie die Bedienteiladresse ändern
(nur PGDE-Bedienteile - siehe Abs. 6.4);
• Wertverminderung.
• Kurzer Tastendruck: Visualisierung der
pLAN-Adresse.
• Langer Tastendruck (> 5 s): Verfahren
für Änderung der pLAN-Adresse (siehe
Abs. 6.3).
J28
J17 J18
J22
J23 Fus2
J20
J7 J8
J29
Fig. 2.a
Display
Es sind zwei Displays vorgesehen:
•
das Primärdisplay des integrierten Bedienteils (falls vorgesehen);
•
das Sekundärdisplay, das die pLAN-Adresse des Steuergerätes
visualisiert.
LEDs
In den komplettesten Modellen sind 6 LEDs vorhanden:
•
1 gelbe LED für die Anzeige der Spannungsversorgung;
•
1 rote LED für die Anzeige der Überlast an der Klemme +VDC (J2-5);
•
4 LEDs für die Anzeige der Ventilzustände (nur für die „pCO5+"-Modelle
mit integriertem Treiber). Die LEDs blinken bei Ventil in Bewegung. Sie
leuchten, wenn das Ventil komplett off en oder geschlossen ist.
LED Farbe
A Gelb
B Grün
C Gelb
D Grün
Mikroschalter
Die 4 vorhandenen Mikroschalter dienen der Konfi guration der
Schnittstelle J26
„Konfi guration der Schnittstelle J26").
USB-Anschlüsse
In den hierfür ausgelegten Modellen sind 2 USB-Anschlüsse vorhanden.
Sie sind nach Öff nen der Klappe zugänglich:
•
Host-USB-Anschluss für den Anschluss eines beliebigen USB-Sticks;
•
Slave-USB-Anschluss für die Direktverbindung mit dem USB-Anschluss
eines PCs mit installiertem pCO-Manager-Programm zum Uploaden
des Anwendungsprogramms, zum Ausführen der Inbetriebnahme etc.
12
Legende:
A Taste für Wahl der pLAN-Adresse
B Display der pLAN-Adresse
C Netz-LED
D Überlast-LED
E Feldbus/BMS-Mikroschalter auf Schnittstelle J26 (*)
F Host-USB-Anschluss (Master) (*)
G Slave-USB-Anschluss (Device) (*)
H Primärdisplay
(*) vorhanden in den Modellen P+5..., nicht aber in den
Modellen P+3..., siehe Absatz 8.3.
Beschreibung
Schließung Ventil A (Stecker J27)
Öff nung Ventil A (Stecker J27)
Schließung Ventil B (Stecker J28)
Öff nung Ventil B (Stecker J28)
als Feldbus- oder BMS-Schnittstelle (siehe Abs.
