2.4. Anbringen und Entfernen der Abdeckungen

Zum Anbringen und Entfernen der Abdeckungen ist ein Torx-Schraubendreher T20 und ein 10 mm Schraubenschlüssel erforderlich.
Modelle ecoGEO Compact
1. Die obere vordere Abdeckung entfernen. Die Schrauben an der Oberseite herausdrehen und die Abdeckung nach oben
entfernen.
2. Die unterer vordere Abdeckung entfernen. Die Schrauben an der Oberseite herausdrehen und nach oben entfernen.
3. Die seitlichen Abdeckungen entfernen. Die Schrauben und Muttern auf der Vorder- und Rückseite lösen und die Abdeckung
entfernen.
4. Nach Abnehmen der Abdeckungen können die Schalldämmungen nach oben herausgezogen werden.

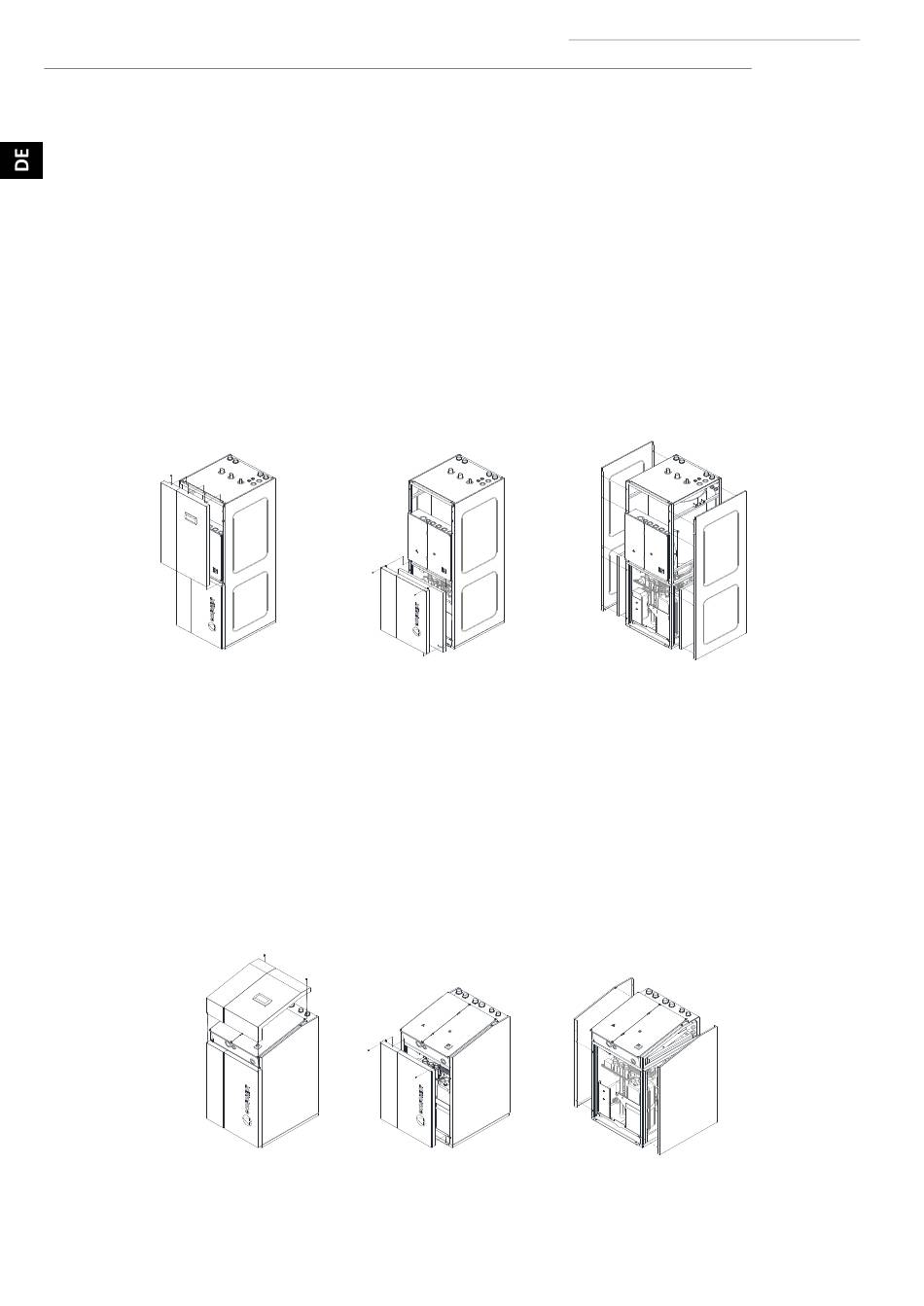

Abb. 2.4. Entfernen der Abdeckungen bei den Modellen ecoGEO Compact.
Modelle ecoGEO Basic
1. Die obere Abdeckung entfernen. Die Schrauben an der Rückseite herausdrehen und die Abdeckung nach oben entfernen.
2. Die vordere Abdeckung entfernen. Die Schrauben an der Oberseite herausdrehen und die Abdeckung nach oben entfernen.
3. Die seitlichen Abdeckungen entfernen. Die Schrauben und Muttern auf der Vorder-, Rück- und Oberseite lösen und die
Abdeckung entfernen.
4. Nach Abnehmen der Abdeckungen können die Schalldämmungen nach oben herausgezogen werden.
Abb. 2.5. Ausbau der Abdeckungen bei den Modellen ecoGEO Basic.
