ECOFOREST ecoGEO Basic Installerhandbuch Seite 78

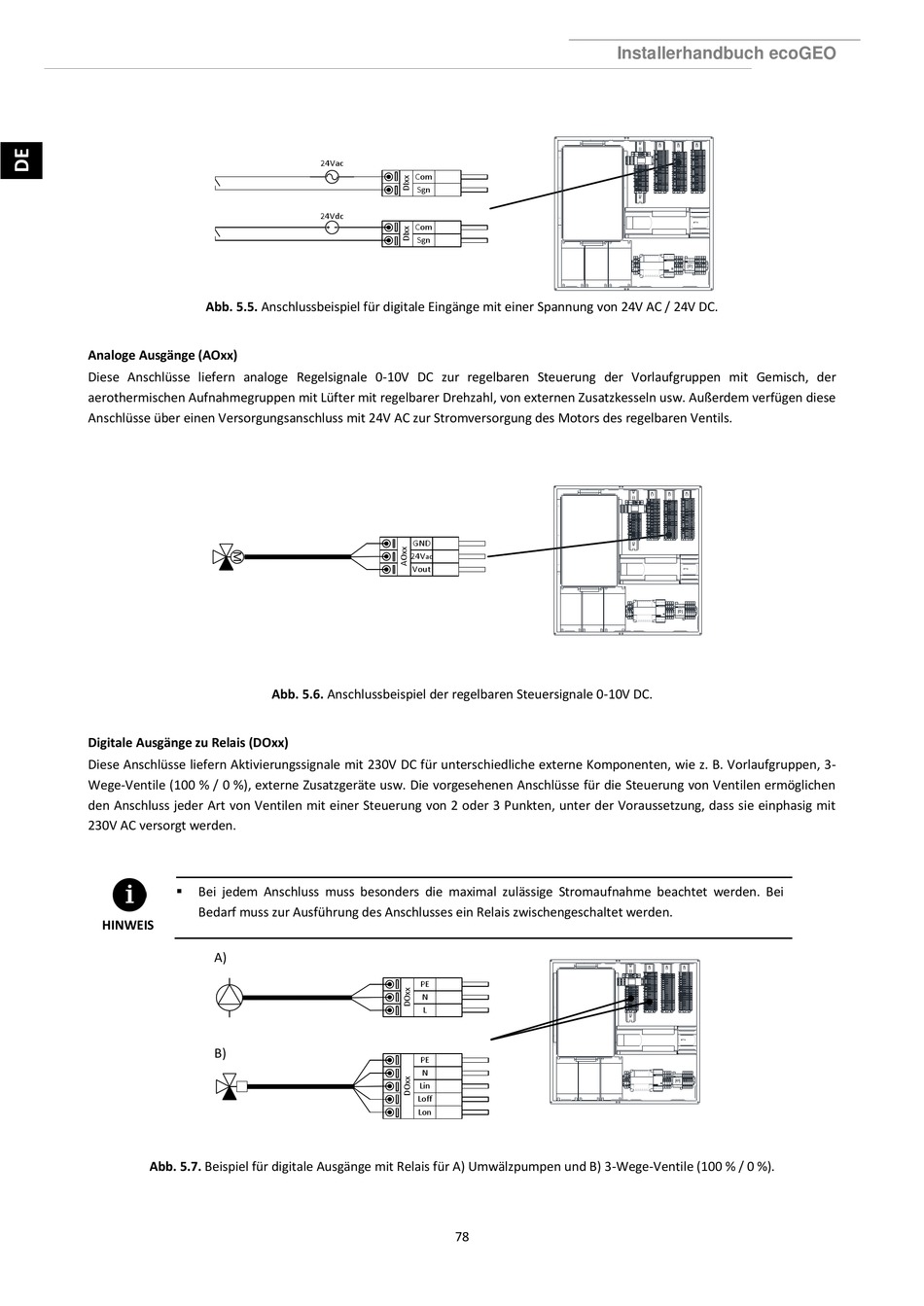

Abb. 5.5. Anschlussbeispiel für digitale Eingänge mit einer Spannung von 24V AC / 24V DC.
Analoge Ausgänge (AOxx)
Diese Anschlüsse liefern analoge Regelsignale 0-10V DC zur regelbaren Steuerung der Vorlaufgruppen mit Gemisch, der
aerothermischen Aufnahmegruppen mit Lüfter mit regelbarer Drehzahl, von externen Zusatzkesseln usw. Außerdem verfügen diese
Anschlüsse über einen Versorgungsanschluss mit 24V AC zur Stromversorgung des Motors des regelbaren Ventils.
Digitale Ausgänge zu Relais (DOxx)
Diese Anschlüsse liefern Aktivierungssignale mit 230V DC für unterschiedliche externe Komponenten, wie z. B. Vorlaufgruppen, 3-
Wege-Ventile (100 % / 0 %), externe Zusatzgeräte usw. Die vorgesehenen Anschlüsse für die Steuerung von Ventilen ermöglichen
den Anschluss jeder Art von Ventilen mit einer Steuerung von 2 oder 3 Punkten, unter der Voraussetzung, dass sie einphasig mit
230V AC versorgt werden.

Bei jedem Anschluss muss besonders die maximal zulässige Stromaufnahme beachtet werden. Bei
Bedarf muss zur Ausführung des Anschlusses ein Relais zwischengeschaltet werden.
HINWEIS
A)
B)
Abb. 5.7. Beispiel für digitale Ausgänge mit Relais für A) Umwälzpumpen und B) 3-Wege-Ventile (100 % / 0 %).
24Vac
Com
Sgn
24Vdc
Com
Sgn
GND
24V
ac
Vout
Abb. 5.6. Anschlussbeispiel der regelbaren Steuersignale 0-10V DC.
PE
N
L
PE
N
Lin
Loff
Lon
Installerhandbuch ecoGEO
