Sistemas de captación híbridos
En instalaciones con captación híbrida, el captador aerotérmico y el captador geotérmico deben conectarse en serie de tal modo
que la mezcla anticongelante circule primero a través del captador aerotérmico y a continuación a través del captador geotérmico.
Por otra parte, deben instalarse válvulas de 3 vías todo/nada entre impulsión y retorno de cada uno de los captadores para realizar
un bypass al captador cuando éste no se utilice.
A)
B)
DO17
C)
DO16
DO6
D)
DO16
DO6
Componentes integrados
En el interior de la bomba de calor se incluyen los siguientes componentes del circuito de captación.

Bomba de impulsión de velocidad variable y alta eficiencia (clase energética A).

Vaso de expansión de 8 litros, con una presión pre-ajustada de 0.75 bares manométricos.

Válvula de seguridad tarada a 3 bares manométricos.

Válvula de vaciado.
Instrucciones de instalación
Para realizar el conexionado del circuito de captación tenga en cuenta las siguientes indicaciones.

Instale los componentes necesarios para llevar a cabo el llenado/vaciado en la tubería de retorno.

Instale un filtro de partículas en la tubería de retorno con un tamaño de maya no superior a 1 mm. Se recomienda instalar
válvulas de cierre justo antes y después del filtro para facilitar su limpieza o sustitución.

Compruebe que el volumen del vaso de expansión integrado en la bomba de calor es suficiente para absorber las posibles
sobrepresiones del circuito. Si este volumen no es suficiente, instale un vaso de expansión externo suplementario.

Si es necesario, ajuste la presión del vaso de expansión integrado en la bomba de calor de tal modo que se garantice que el
circuito se mantenga presurizado en todos los puntos.
4 4
3 3
4
3
AO3
4
3
AO3
AI12
T
4
3
DO17 DO16

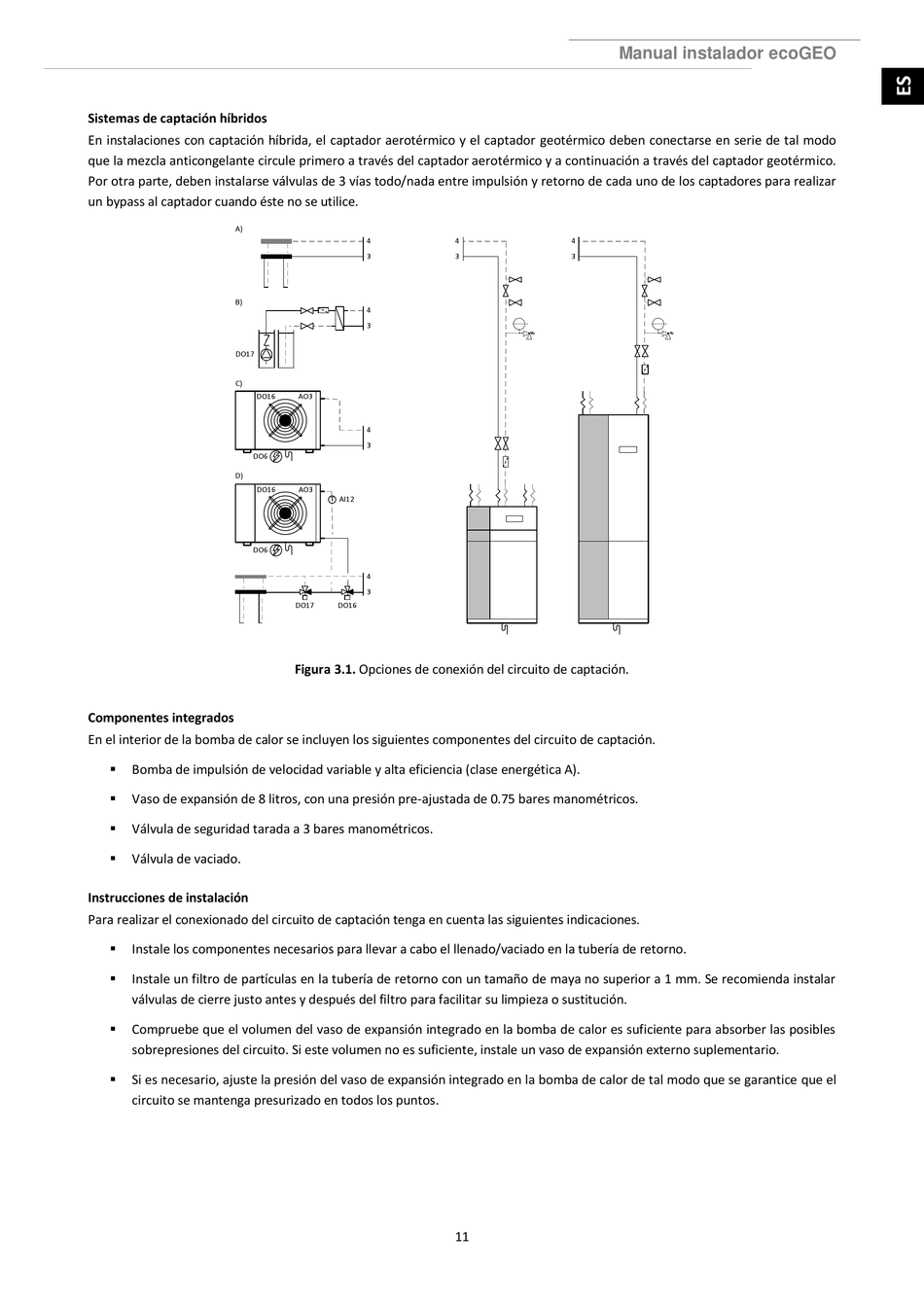

Figura 3.1. Opciones de conexión del circuito de captación.
