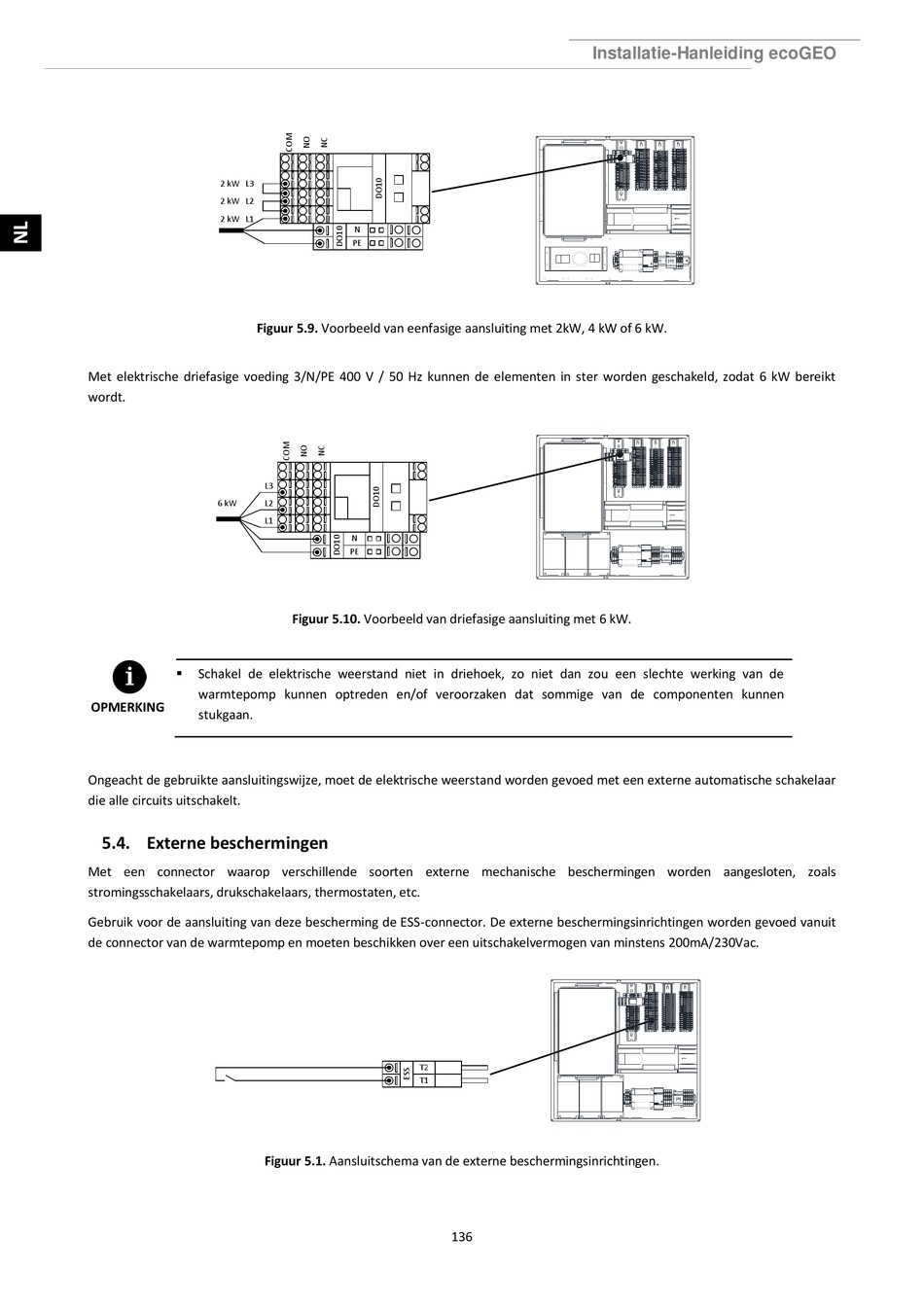

Figuur 5.9. Voorbeeld van eenfasige aansluiting met 2kW, 4 kW of 6 kW.
Met elektrische driefasige voeding 3/N/PE 400 V / 50 Hz kunnen de elementen in ster worden geschakeld, zodat 6 kW bereikt
wordt.
6 kW

Schakel de elektrische weerstand niet in driehoek, zo niet dan zou een slechte werking van de
warmtepomp kunnen optreden en/of veroorzaken dat sommige van de componenten kunnen
OPMERKING
stukgaan.
Ongeacht de gebruikte aansluitingswijze, moet de elektrische weerstand worden gevoed met een externe automatische schakelaar
die alle circuits uitschakelt.

5.4. Externe beschermingen

Met een connector waarop verschillende soorten externe mechanische beschermingen worden aangesloten, zoals
stromingsschakelaars, drukschakelaars, thermostaten, etc.
Gebruik voor de aansluiting van deze bescherming de ESS-connector. De externe beschermingsinrichtingen worden gevoed vanuit
de connector van de warmtepomp en moeten beschikken over een uitschakelvermogen van minstens 200mA/230Vac.
N
PE
L3
L2
L1
N
PE
Figuur 5.10. Voorbeeld van driefasige aansluiting met 6 kW.
T2
T1
Figuur 5.1. Aansluitschema van de externe beschermingsinrichtingen.
