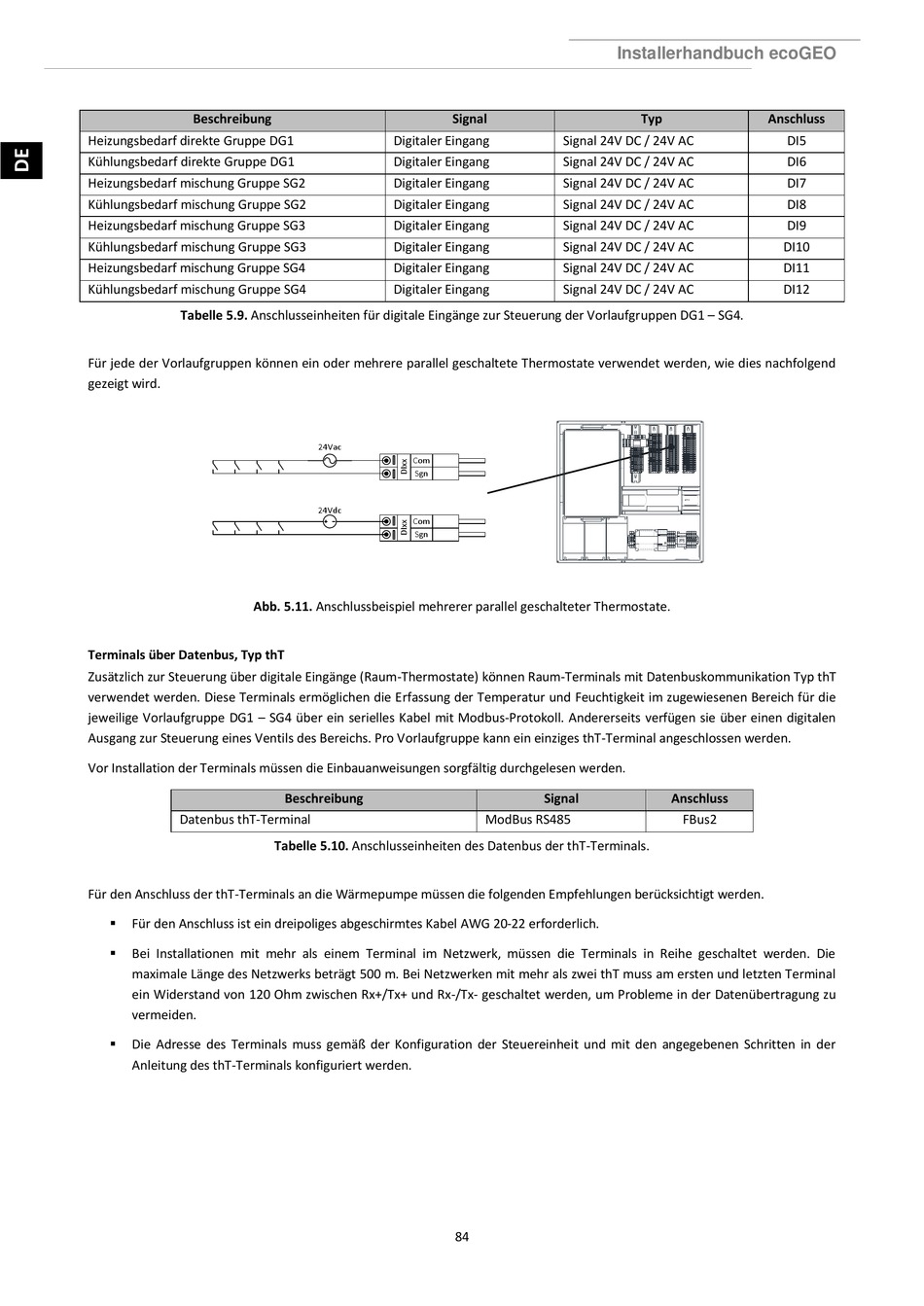

Beschreibung
Heizungsbedarf direkte Gruppe DG1
Kühlungsbedarf direkte Gruppe DG1
Heizungsbedarf mischung Gruppe SG2
Kühlungsbedarf mischung Gruppe SG2
Heizungsbedarf mischung Gruppe SG3
Kühlungsbedarf mischung Gruppe SG3
Heizungsbedarf mischung Gruppe SG4
Kühlungsbedarf mischung Gruppe SG4
Tabelle 5.9. Anschlusseinheiten für digitale Eingänge zur Steuerung der Vorlaufgruppen DG1 – SG4.
Für jede der Vorlaufgruppen können ein oder mehrere parallel geschaltete Thermostate verwendet werden, wie dies nachfolgend
gezeigt wird.
Abb. 5.11. Anschlussbeispiel mehrerer parallel geschalteter Thermostate.
Terminals über Datenbus, Typ thT
Zusätzlich zur Steuerung über digitale Eingänge (Raum-Thermostate) können Raum-Terminals mit Datenbuskommunikation Typ thT
verwendet werden. Diese Terminals ermöglichen die Erfassung der Temperatur und Feuchtigkeit im zugewiesenen Bereich für die
jeweilige Vorlaufgruppe DG1 – SG4 über ein serielles Kabel mit Modbus-Protokoll. Andererseits verfügen sie über einen digitalen
Ausgang zur Steuerung eines Ventils des Bereichs. Pro Vorlaufgruppe kann ein einziges thT-Terminal angeschlossen werden.
Vor Installation der Terminals müssen die Einbauanweisungen sorgfältig durchgelesen werden.
Datenbus thT-Terminal
Für den Anschluss der thT-Terminals an die Wärmepumpe müssen die folgenden Empfehlungen berücksichtigt werden.

Für den Anschluss ist ein dreipoliges abgeschirmtes Kabel AWG 20-22 erforderlich.

Bei Installationen mit mehr als einem Terminal im Netzwerk, müssen die Terminals in Reihe geschaltet werden. Die
maximale Länge des Netzwerks beträgt 500 m. Bei Netzwerken mit mehr als zwei thT muss am ersten und letzten Terminal
ein Widerstand von 120 Ohm zwischen Rx+/Tx+ und Rx-/Tx- geschaltet werden, um Probleme in der Datenübertragung zu
vermeiden.

Die Adresse des Terminals muss gemäß der Konfiguration der Steuereinheit und mit den angegebenen Schritten in der
Anleitung des thT-Terminals konfiguriert werden.
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
Digitaler Eingang
24Vac
Com
Sgn
24Vdc
Com
Sgn
Beschreibung
Tabelle 5.10. Anschlusseinheiten des Datenbus der thT-Terminals.
Installerhandbuch ecoGEO
Signal
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal 24V DC / 24V AC
Signal
ModBus RS485
84
Typ Anschluss
DI5
DI6
DI7
DI8
DI9
DI10
DI11
DI12
Anschluss
FBus2
