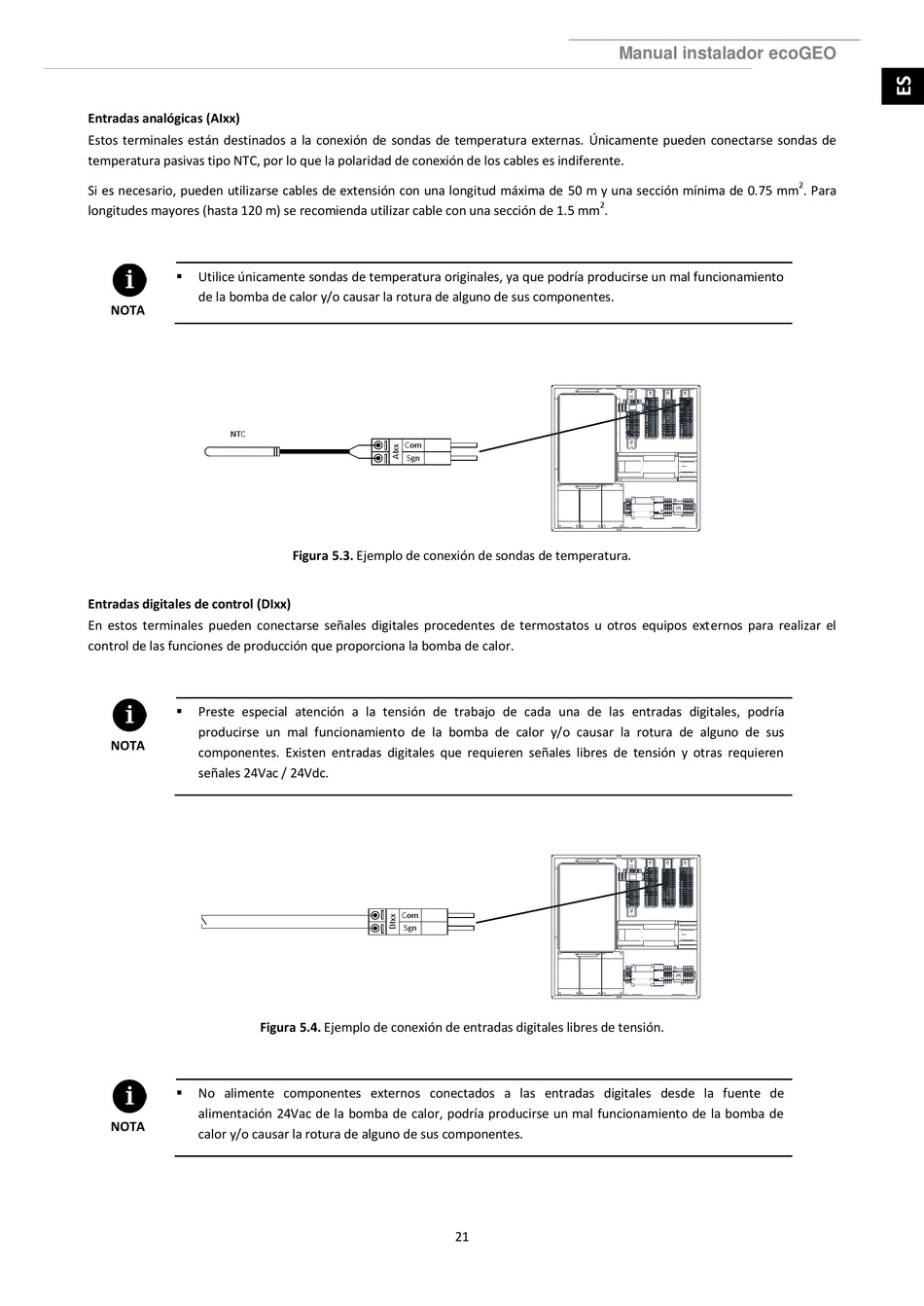

Entradas analógicas (AIxx)
Estos terminales están destinados a la conexión de sondas de temperatura externas. Únicamente pueden conectarse sondas de
temperatura pasivas tipo NTC, por lo que la polaridad de conexión de los cables es indiferente.
Si es necesario, pueden utilizarse cables de extensión con una longitud máxima de 50 m y una sección mínima de 0.75 mm
longitudes mayores (hasta 120 m) se recomienda utilizar cable con una sección de 1.5 mm

Utilice únicamente sondas de temperatura originales, ya que podría producirse un mal funcionamiento
de la bomba de calor y/o causar la rotura de alguno de sus componentes.
NOTA
NTC
Entradas digitales de control (DIxx)
En estos terminales pueden conectarse señales digitales procedentes de termostatos u otros equipos externos para realizar el
control de las funciones de producción que proporciona la bomba de calor.

Preste especial atención a la tensión de trabajo de cada una de las entradas digitales, podría
producirse un mal funcionamiento de la bomba de calor y/o causar la rotura de alguno de sus
NOTA
componentes. Existen entradas digitales que requieren señales libres de tensión y otras requieren
señales 24Vac / 24Vdc.
Figura 5.4. Ejemplo de conexión de entradas digitales libres de tensión.

No alimente componentes externos conectados a las entradas digitales desde la fuente de
alimentación 24Vac de la bomba de calor, podría producirse un mal funcionamiento de la bomba de
NOTA
calor y/o causar la rotura de alguno de sus componentes.
Com
Sgn
Figura 5.3. Ejemplo de conexión de sondas de temperatura.
Com
Sgn
