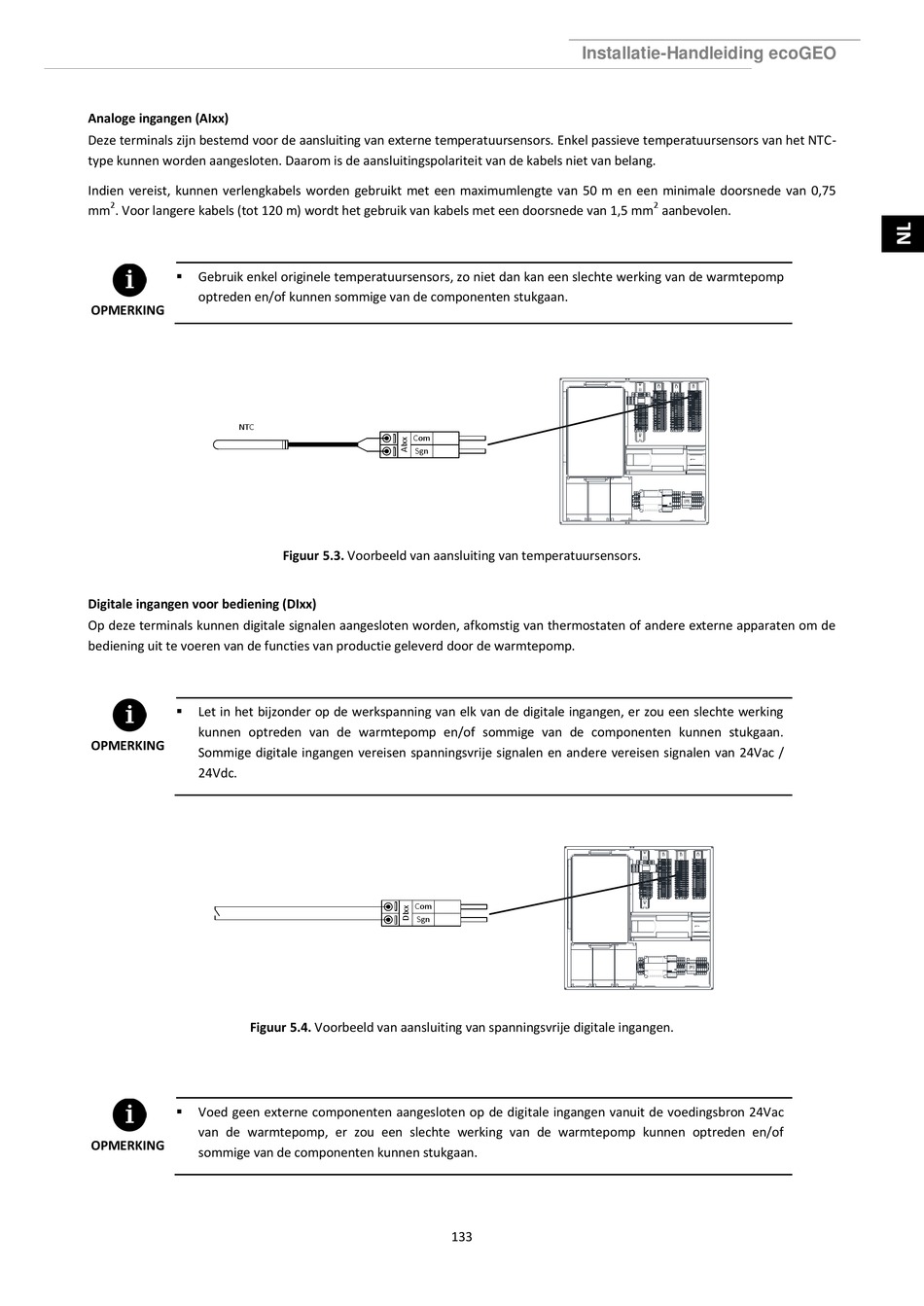

Analoge ingangen (AIxx)
Deze terminals zijn bestemd voor de aansluiting van externe temperatuursensors. Enkel passieve temperatuursensors van het NTC-
type kunnen worden aangesloten. Daarom is de aansluitingspolariteit van de kabels niet van belang.
Indien vereist, kunnen verlengkabels worden gebruikt met een maximumlengte van 50 m en een minimale doorsnede van 0,75
2
mm . Voor langere kabels (tot 120 m) wordt het gebruik van kabels met een doorsnede van 1,5 mm

Gebruik enkel originele temperatuursensors, zo niet dan kan een slechte werking van de warmtepomp
optreden en/of kunnen sommige van de componenten stukgaan.
OPMERKING
NTC
Digitale ingangen voor bediening (DIxx)
Op deze terminals kunnen digitale signalen aangesloten worden, afkomstig van thermostaten of andere externe apparaten om de
bediening uit te voeren van de functies van productie geleverd door de warmtepomp.

Let in het bijzonder op de werkspanning van elk van de digitale ingangen, er zou een slechte werking
kunnen optreden van de warmtepomp en/of sommige van de componenten kunnen stukgaan.
OPMERKING
Sommige digitale ingangen vereisen spanningsvrije signalen en andere vereisen signalen van 24Vac /
24Vdc.
Figuur 5.4. Voorbeeld van aansluiting van spanningsvrije digitale ingangen.

Voed geen externe componenten aangesloten op de digitale ingangen vanuit de voedingsbron 24Vac
van de warmtepomp, er zou een slechte werking van de warmtepomp kunnen optreden en/of
OPMERKING
sommige van de componenten kunnen stukgaan.
Com
Sgn
Figuur 5.3. Voorbeeld van aansluiting van temperatuursensors.
Com
Sgn
133
Installatie-Handleiding ecoGEO
2
aanbevolen.
