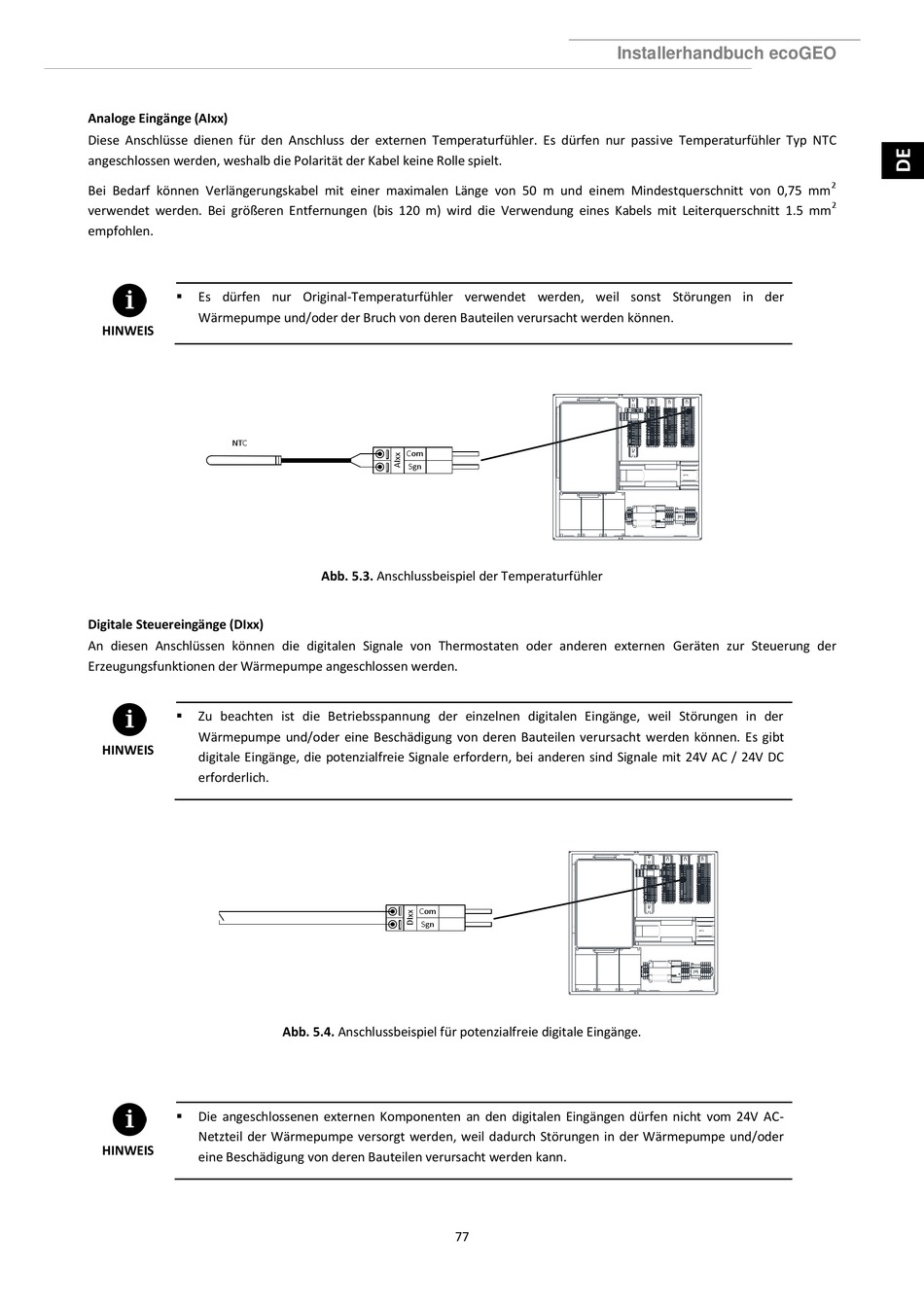

Analoge Eingänge (AIxx)
Diese Anschlüsse dienen für den Anschluss der externen Temperaturfühler. Es dürfen nur passive Temperaturfühler Typ NTC
angeschlossen werden, weshalb die Polarität der Kabel keine Rolle spielt.
Bei Bedarf können Verlängerungskabel mit einer maximalen Länge von 50 m und einem Mindestquerschnitt von 0,75 mm
verwendet werden. Bei größeren Entfernungen (bis 120 m) wird die Verwendung eines Kabels mit Leiterquerschnitt 1.5 mm
empfohlen.

Es dürfen nur Original-Temperaturfühler verwendet werden, weil sonst Störungen in der
Wärmepumpe und/oder der Bruch von deren Bauteilen verursacht werden können.
HINWEIS
NTC
Digitale Steuereingänge (DIxx)
An diesen Anschlüssen können die digitalen Signale von Thermostaten oder anderen externen Geräten zur Steuerung der
Erzeugungsfunktionen der Wärmepumpe angeschlossen werden.

Zu beachten ist die Betriebsspannung der einzelnen digitalen Eingänge, weil Störungen in der
Wärmepumpe und/oder eine Beschädigung von deren Bauteilen verursacht werden können. Es gibt
HINWEIS
digitale Eingänge, die potenzialfreie Signale erfordern, bei anderen sind Signale mit 24V AC / 24V DC
erforderlich.

Die angeschlossenen externen Komponenten an den digitalen Eingängen dürfen nicht vom 24V AC-
Netzteil der Wärmepumpe versorgt werden, weil dadurch Störungen in der Wärmepumpe und/oder
HINWEIS
eine Beschädigung von deren Bauteilen verursacht werden kann.
Com
Sgn
Abb. 5.3. Anschlussbeispiel der Temperaturfühler
Com
Sgn
Abb. 5.4. Anschlussbeispiel für potenzialfreie digitale Eingänge.
