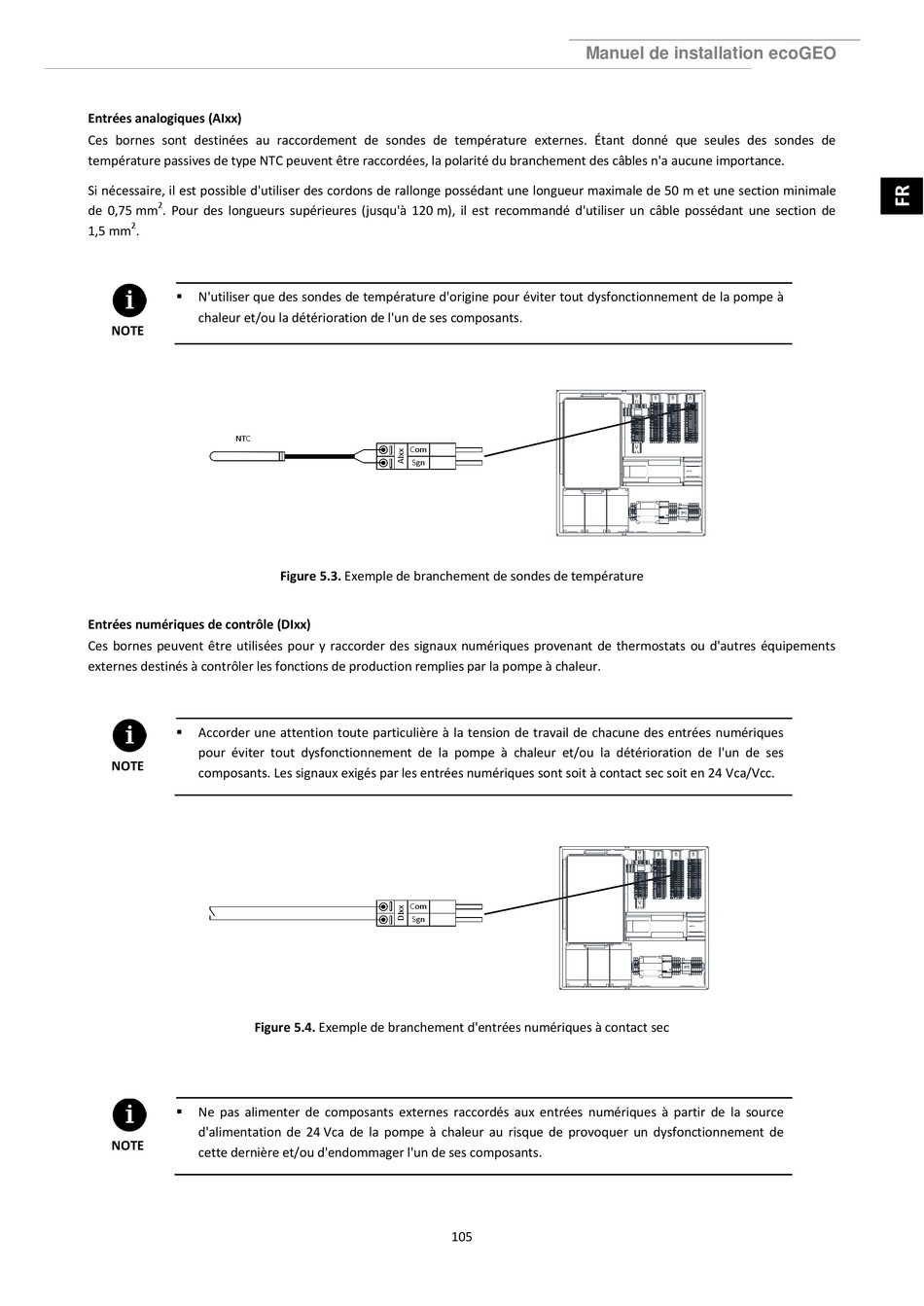

Entrées analogiques (AIxx)
Ces bornes sont destinées au raccordement de sondes de température externes. Étant donné que seules des sondes de
température passives de type NTC peuvent être raccordées, la polarité du branchement des câbles n'a aucune importance.
Si nécessaire, il est possible d'utiliser des cordons de rallonge possédant une longueur maximale de 50 m et une section minimale
2
de 0,75 mm . Pour des longueurs supérieures (jusqu'à 120 m), il est recommandé d'utiliser un câble possédant une section de
2
1,5 mm .

N'utiliser que des sondes de température d'origine pour éviter tout dysfonctionnement de la pompe à
chaleur et/ou la détérioration de l'un de ses composants.
NOTE
NTC
Entrées numériques de contrôle (DIxx)
Ces bornes peuvent être utilisées pour y raccorder des signaux numériques provenant de thermostats ou d'autres équipements
externes destinés à contrôler les fonctions de production remplies par la pompe à chaleur.

Accorder une attention toute particulière à la tension de travail de chacune des entrées numériques
pour éviter tout dysfonctionnement de la pompe à chaleur et/ou la détérioration de l'un de ses
NOTE
composants. Les signaux exigés par les entrées numériques sont soit à contact sec soit en 24 Vca/Vcc.
Figure 5.4. Exemple de branchement d'entrées numériques à contact sec

Ne pas alimenter de composants externes raccordés aux entrées numériques à partir de la source
d'alimentation de 24 Vca de la pompe à chaleur au risque de provoquer un dysfonctionnement de
NOTE
cette dernière et/ou d'endommager l'un de ses composants.
Com
Sgn
Figure 5.3. Exemple de branchement de sondes de température
Com
Sgn
