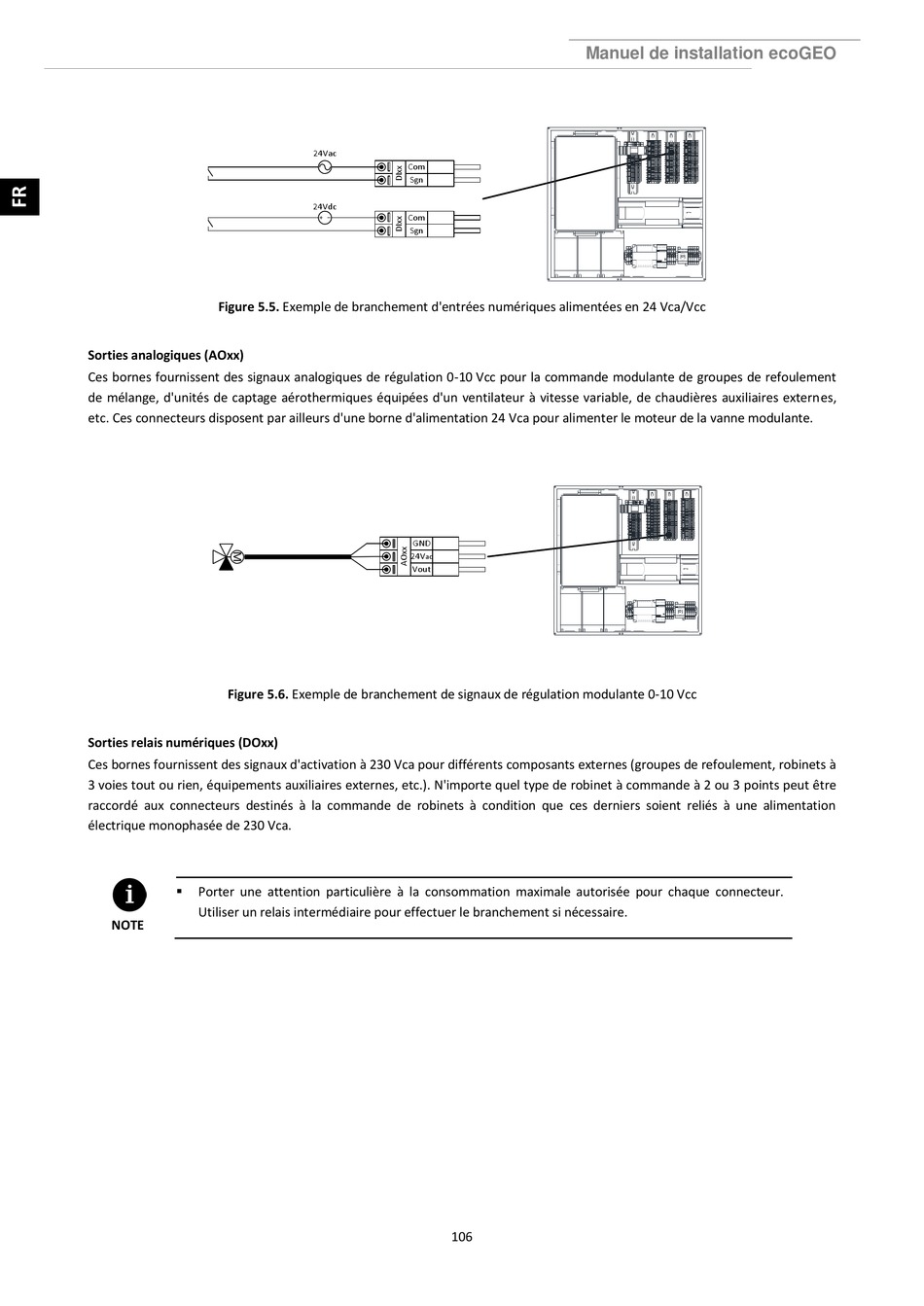

Figure 5.5. Exemple de branchement d'entrées numériques alimentées en 24 Vca/Vcc
Sorties analogiques (AOxx)
Ces bornes fournissent des signaux analogiques de régulation 0-10 Vcc pour la commande modulante de groupes de refoulement
de mélange, d'unités de captage aérothermiques équipées d'un ventilateur à vitesse variable, de chaudières auxiliaires externes,
etc. Ces connecteurs disposent par ailleurs d'une borne d'alimentation 24 Vca pour alimenter le moteur de la vanne modulante.
Figure 5.6. Exemple de branchement de signaux de régulation modulante 0-10 Vcc
Sorties relais numériques (DOxx)
Ces bornes fournissent des signaux d'activation à 230 Vca pour différents composants externes (groupes de refoulement, robinets à
3 voies tout ou rien, équipements auxiliaires externes, etc.). N'importe quel type de robinet à commande à 2 ou 3 points peut être
raccordé aux connecteurs destinés à la commande de robinets à condition que ces derniers soient reliés à une alimentation
électrique monophasée de 230 Vca.

Porter une attention particulière à la consommation maximale autorisée pour chaque connecteur.
Utiliser un relais intermédiaire pour effectuer le branchement si nécessaire.
NOTE
24Vac
Com
Sgn
24Vdc
Com
Sgn
GND
24V
ac
Vout
106
