Hybride Systeme
Bei Installationen mit hybrider Aufnahme werden das aerothermische System und das Geothermie-System so in Reihe geschaltet,
dass das Frostschutzmittelgemisch zuerst durch das Aerothermie- und dann durch das Geothermie-System strömt. Außerdem muss
zwischen dem Vor- und Rücklauf der einzelnen Aufnahmesysteme 3-Wege-Ventile (100 % / 0 %) installiert werden, um einen
Bypass zu ermöglichen, wenn eines der Aufnahmesysteme nicht verwendet wird.
A)
B)
DO17
C)
D)
Integrierte Komponenten
In der Wärmepumpe sind die folgenden Komponenten des Sole-Kreises enthalten.

Hocheffiziente Förderpumpe mit variabler Leistung (Energieeffizienzklasse A)

Ausgleichsbehälter mit 8 Litern mit einem voreingestellten Druck von 0,75 bar.

Sicherheitsventil, eingestellt auf 3 bar.

Ablassventil
Einbauanweisungen
Beim Anschluss des Solekreises müssen die folgenden Empfehlungen beachtet werden.

Es müssen die notwendigen Komponenten installiert werden, um das Befüllen/Ablassen in der Rücklaufleitung zu
ermöglichen.

In der Rücklaufleitung einen Partikelfilter mit einer Maschengröße von nicht mehr als 1 mm installieren. Es wird empfohlen,
kurz vor und kurz nach dem Filter Absperrventile zu installieren, um dessen Reinigung bzw. Ersatz zu ermöglichen.

Es muss sichergestellt werden, dass das Volumen des integrierten Ausgleichsbehälters in der Wärmepumpe ausreichend ist,
um einen möglichen Überdruck im Kreislauf auszugleichen. Wenn dieses Volumen nicht ausreichend ist, muss ein
zusätzlicher Ausgleichsbehälter installiert werden.

Bei Bedarf muss der Druck des integrierten Ausgleichsbehälters in der Wärmepumpe so eingestellt werden, dass
gewährleistet ist, dass der Druck im Kreislauf an allen Stellen aufrechterhalten wird.
4
3
4
3
DO16 AO3
4
3
DO6
DO16 AO3
T AI12
DO6
4
3
DO17 DO16

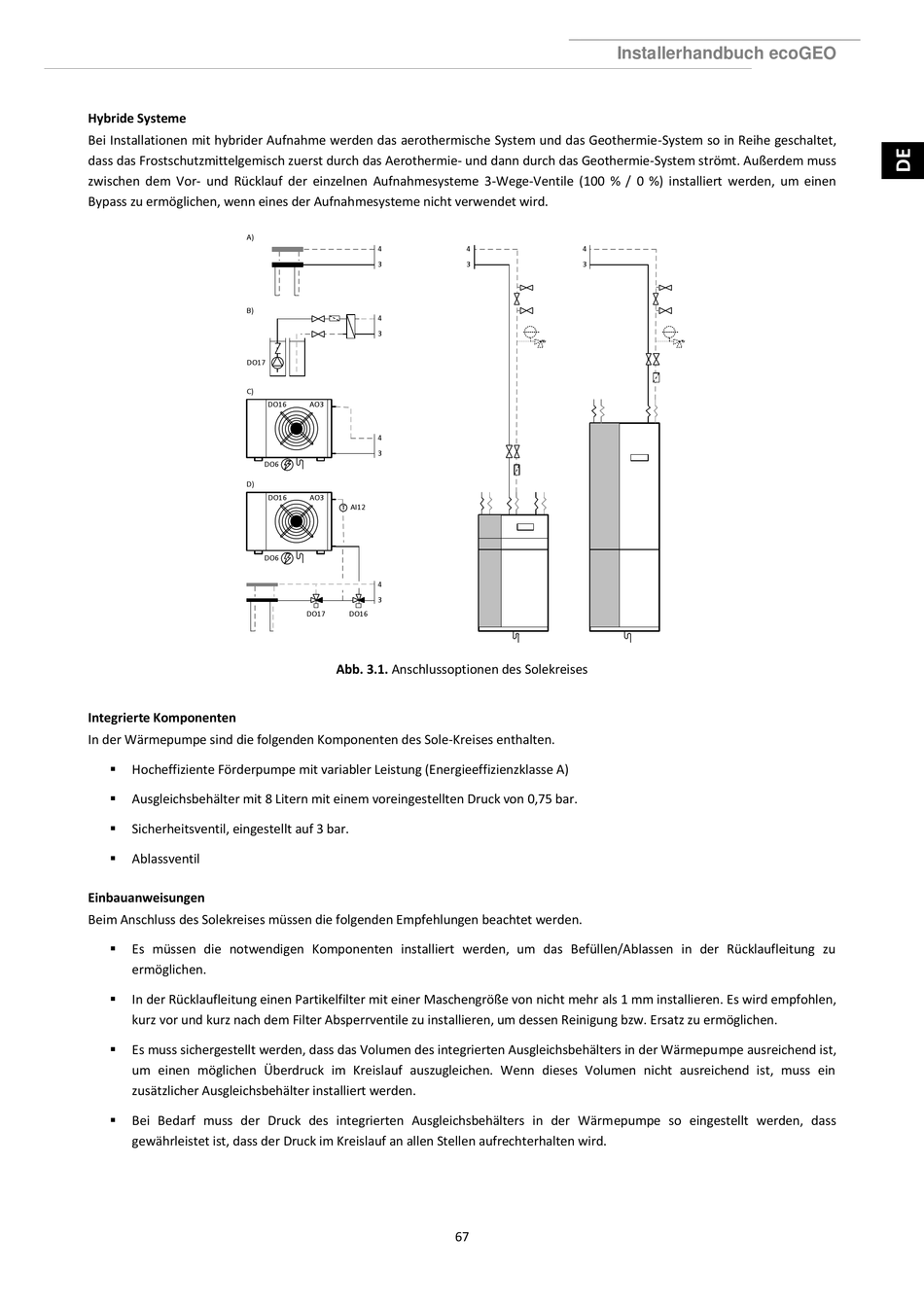

Abb. 3.1. Anschlussoptionen des Solekreises
