2 kW L3
2 kW L2
2 kW L1
Con alimentación eléctrica trifásica 3/N/PE 400 V / 50 Hz pueden conectarse los elementos en estrella, de modo se obtienen 6 kW.
6 kW

No conecte la resistencia eléctrica en triangulo, podría producirse un mal funcionamiento de la bomba
de calor y/o causar la rotura de alguno de sus componentes.
NOTA
Independientemente del modo de conexión utilizado, la resistencia eléctrica debe alimentarse mediante un interruptor automático
externo que corte todos los circuitos.

5.4. Protecciones externas

Dispone de un conector al que se pueden conectar diversos tipos de protecciones mecánicas externas, tales como flujostatos,
presostatos, termostatos, etc.
Para el conexionado de estas protecciones utilice el conector ESS. Los dispositivos de protección externos se alimentan desde el
conector de la bomba de calor y deben tener una capacidad de corte de al menos 200mA/230Vac.

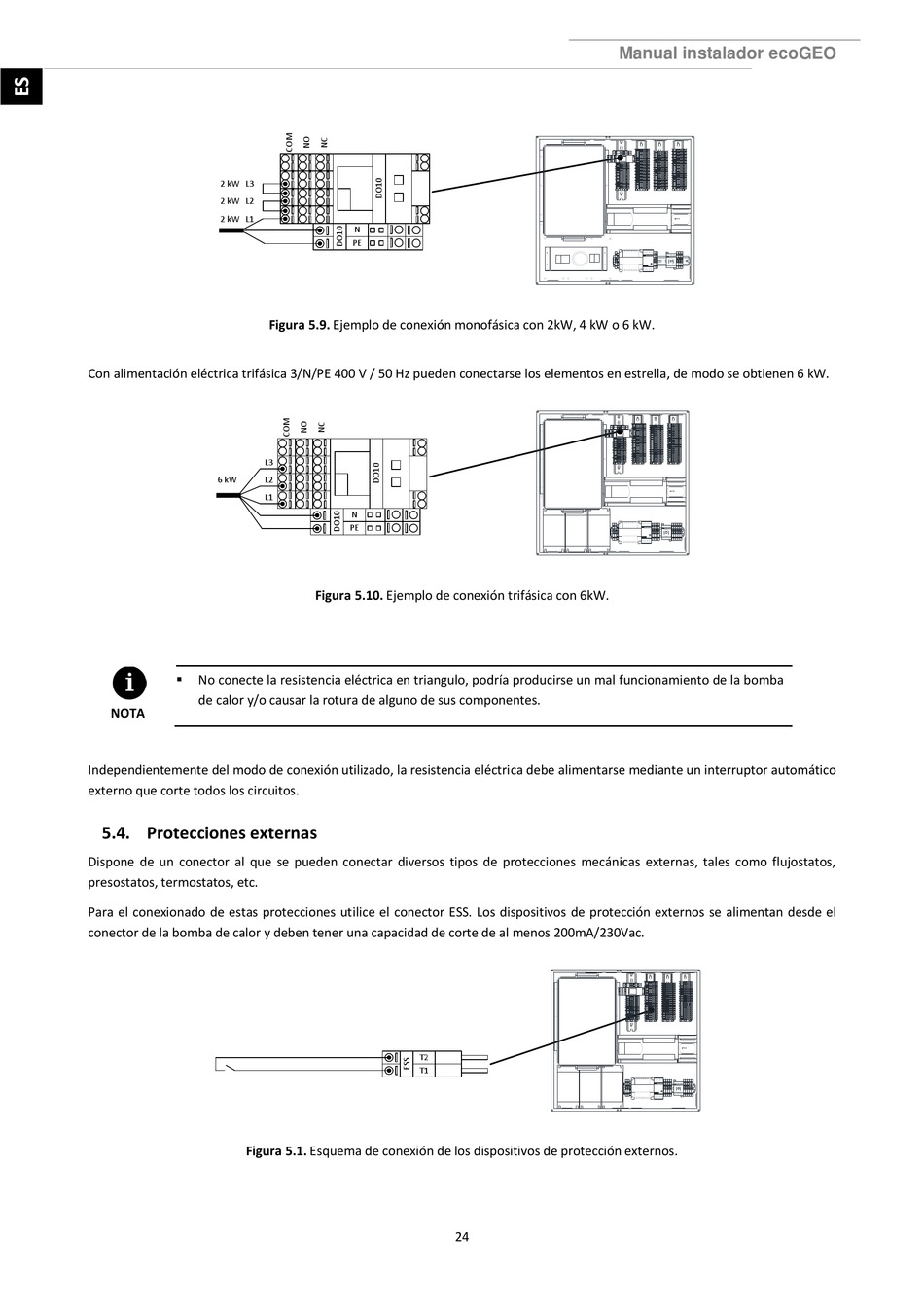

Figura 5.1. Esquema de conexión de los dispositivos de protección externos.
N
PE
Figura 5.9. Ejemplo de conexión monofásica con 2kW, 4 kW o 6 kW.
L3
L2
L1
N
PE
Figura 5.10. Ejemplo de conexión trifásica con 6kW.
T2
T1
