Systèmes de captage hybrides
Sur les installations couplées à un système de captage hybride, le capteur aérothermique et le capteur géothermique doivent être
raccordés en série de sorte que le mélange antigel circule tout d'abord à travers le capteur aérothermique puis à travers le capteur
géothermique. Des robinets à 3 voies tout ou rien doivent par ailleurs être installés entre le refoulement et le retour de chacun des
capteurs pour pouvoir contourner (bypass) le capteur aérothermique ou le capteur géothermique lorsqu'il n'est pas utilisé.
A)
B)
DO17
C)
D)
Composants intégrés
Les composants ci-dessous sont disponibles à l'intérieur de la pompe à chaleur pour le circuit de captage :

Pompe de refoulement à vitesse variable et à haute efficacité (classe énergétique A)

Vase d'expansion de 8 litres, avec pression préréglée à 0,75 bar manométrique

Clapet de sécurité taré à 3 bars manométriques

Robinet de vidange
Consignes d'installation
Tenir compte des consignes ci-dessous pour procéder au raccordement du circuit de captage :

Installer les composants nécessaires au remplissage et à la vidange de la tuyauterie de retour.

Installer un filtre à particules dans la tuyauterie de retour (taille de maille inférieure ou égale à 1 mm). Il est recommandé
de placer des robinets d'arrêt juste en amont et juste en aval du filtre pour en simplifier le nettoyage ou le remplacement.

S'assurer que le volume du vase d'expansion intégré à la pompe à chaleur est suffisant pour pouvoir absorber les
surpressions éventuelles du circuit. Installer un vase d'expansion externe supplémentaire si le volume est jugé insuffisant.

Si nécessaire, régler la pression du vase d'expansion intégré à la pompe à chaleur de manière à ce que le maintien de la
pression soit garanti en tout point du circuit.
4
3
4
3
DO16 AO3
4
3
DO6
DO16 AO3
AI12
T
DO6
4
3
DO17 DO16

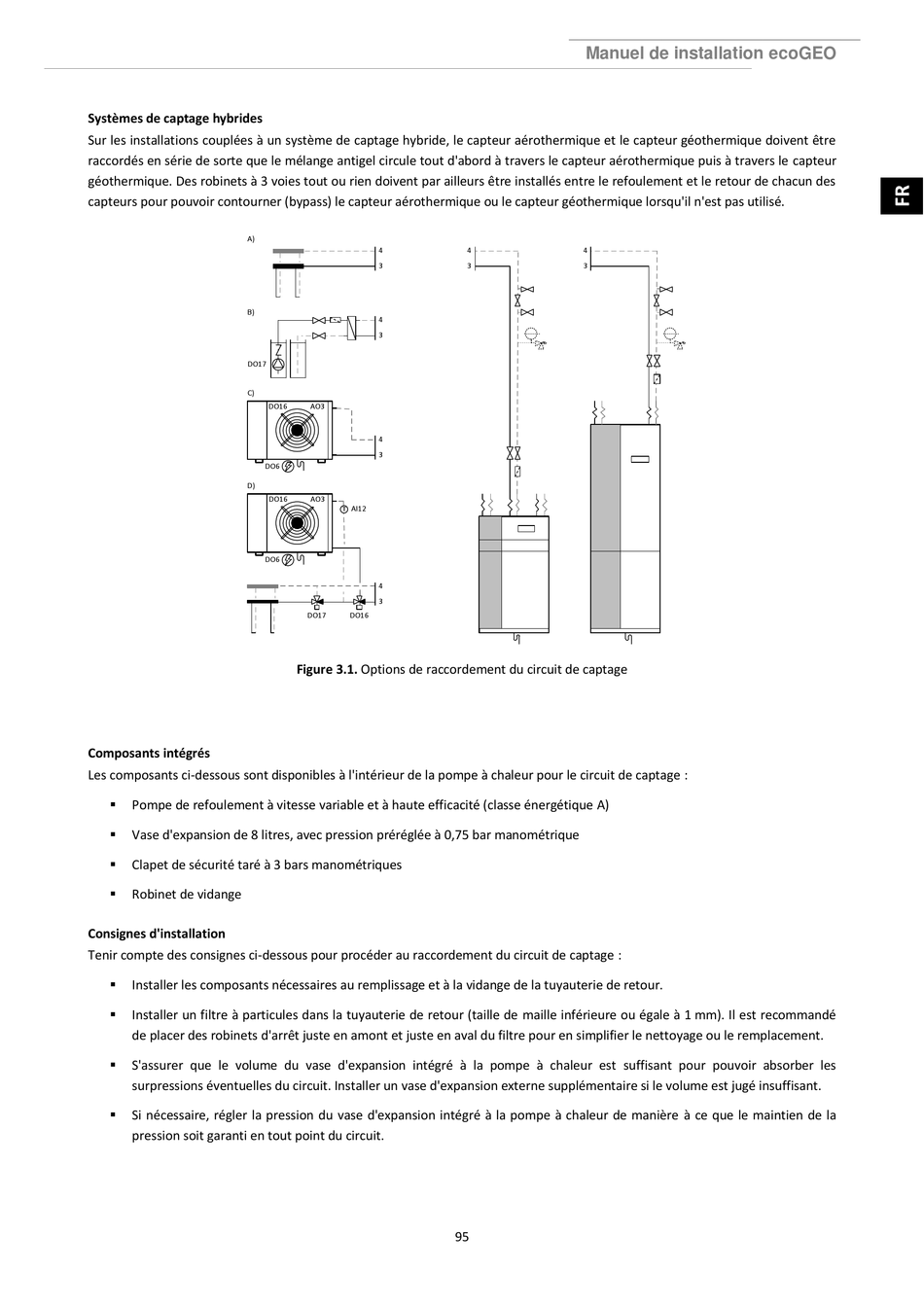

Figure 3.1. Options de raccordement du circuit de captage
Manuel de installation ecoGEO
4 4
3 3
