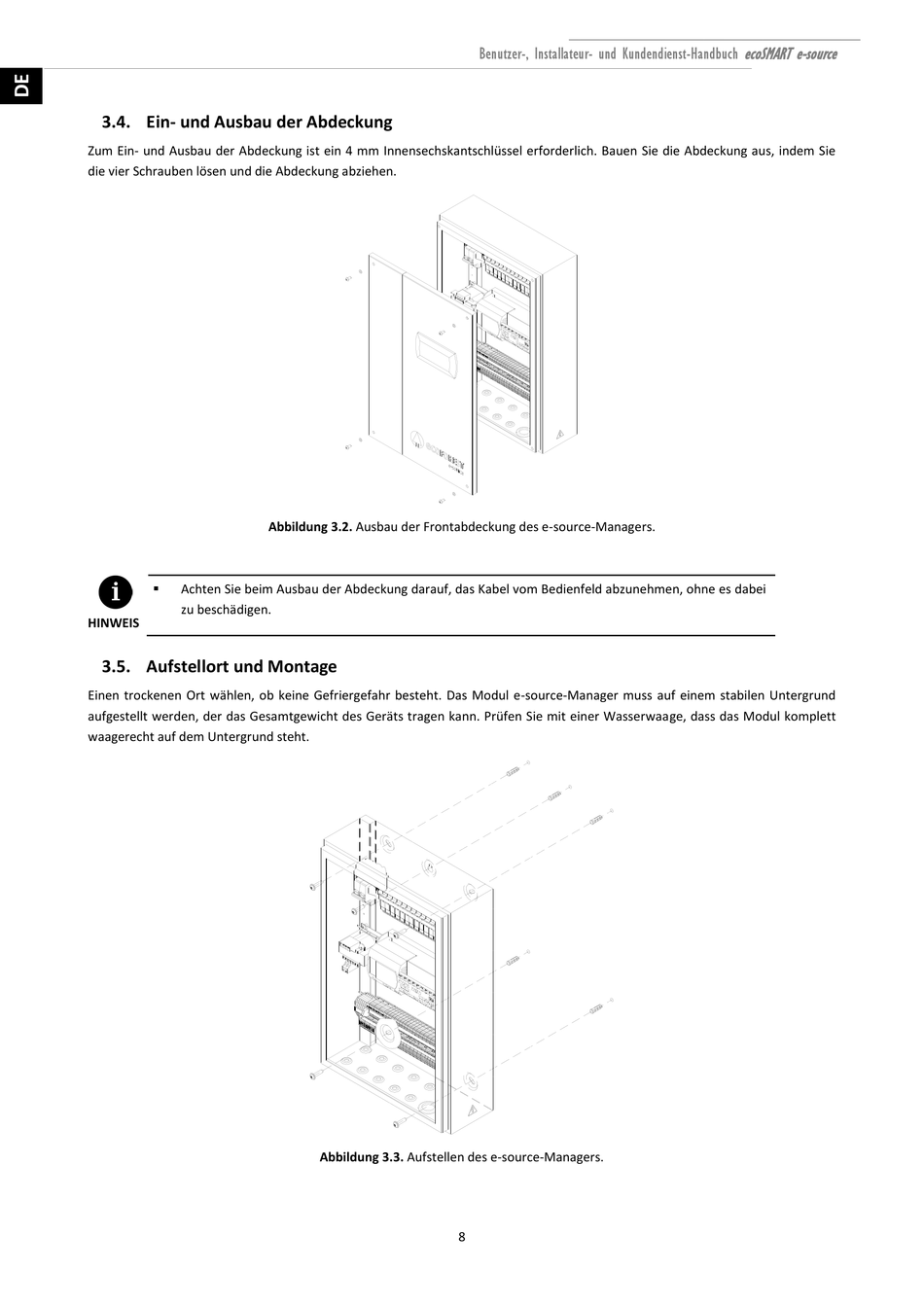

3.4. Ein- und Ausbau der Abdeckung

Zum Ein- und Ausbau der Abdeckung ist ein 4 mm Innensechskantschlüssel erforderlich. Bauen Sie die Abdeckung aus, indem Sie
die vier Schrauben lösen und die Abdeckung abziehen.

Achten Sie beim Ausbau der Abdeckung darauf, das Kabel vom Bedienfeld abzunehmen, ohne es dabei
zu beschädigen.
HINWEIS

3.5. Aufstellort und Montage

Einen trockenen Ort wählen, ob keine Gefriergefahr besteht. Das Modul e-source-Manager muss auf einem stabilen Untergrund
aufgestellt werden, der das Gesamtgewicht des Geräts tragen kann. Prüfen Sie mit einer Wasserwaage, dass das Modul komplett
waagerecht auf dem Untergrund steht.
Abbildung 3.2. Ausbau der Frontabdeckung des e-source-Managers.
Abbildung 3.3. Aufstellen des e-source-Managers.
