Unités terminales à communication par bus de type thT
Outre la commande par entrées numériques (thermostats d'intérieur), des unités terminales intérieures à communication par bus
de données de type thT peuvent être utilisées. Ces unités permettent de capter la température et l'humidité intérieure de l'espace
affecté à chacun des groupes de refoulement (DG1-SG4) moyennant un câble série dialoguant par protocole Modbus. Elles
disposent également d'une sortie numérique pour la commande d'un robinet de zone. Une seule unité terminale thT peut être
reliée à un groupe de refoulement.
Lire attentivement les consignes de montage des unités terminales avant de procéder à leur installation.
Bus de communication pour unité terminale thT
Tableau 5.10. Bornes de raccordement du bus de données des unités terminales thT
Tenir compte des recommandations ci-dessous pour raccorder les unités terminales thT à la pompe à chaleur :
Utiliser un câble blindé à trois pôles AWG 20-22 pour le raccordement.
Sur les installations composées de plusieurs unités terminales en réseau, ces dernières doivent être raccordées en série. La
longueur du réseau ne pas dépasser les 500 mètres. Pour des réseaux composés de plus de deux unités thT, une résistance
de 120 ohms doit être installée entre Rx+/Tx+ et Rx-/Tx- au niveau de la première et de la dernière unité pour éviter les
éventuels problèmes de communication.
L'adresse de l'unité terminale doit être paramétrée conformément à la configuration du régulateur en suivant les étapes
indiquées dans le manuel de l'unité thT.
Installation sans unités terminales intérieures
Les pompes à chaleur ecoGEO peuvent également être utilisées sur des installations ne disposant d'aucune unité terminale
d'intérieur émettant un signal de demande. Le cas échéant, une demande continue peut être imposée à l'entrée numérique du
groupe à activer en sélectionnant la logique de commande appropriée sur le régulateur. La pompe à chaleur effectue ainsi les
cycles de marche/arrêt en fonction du contrôle de température du circuit et des températures extérieures d'arrêt de chacune des
prestations.
Description
FBus2

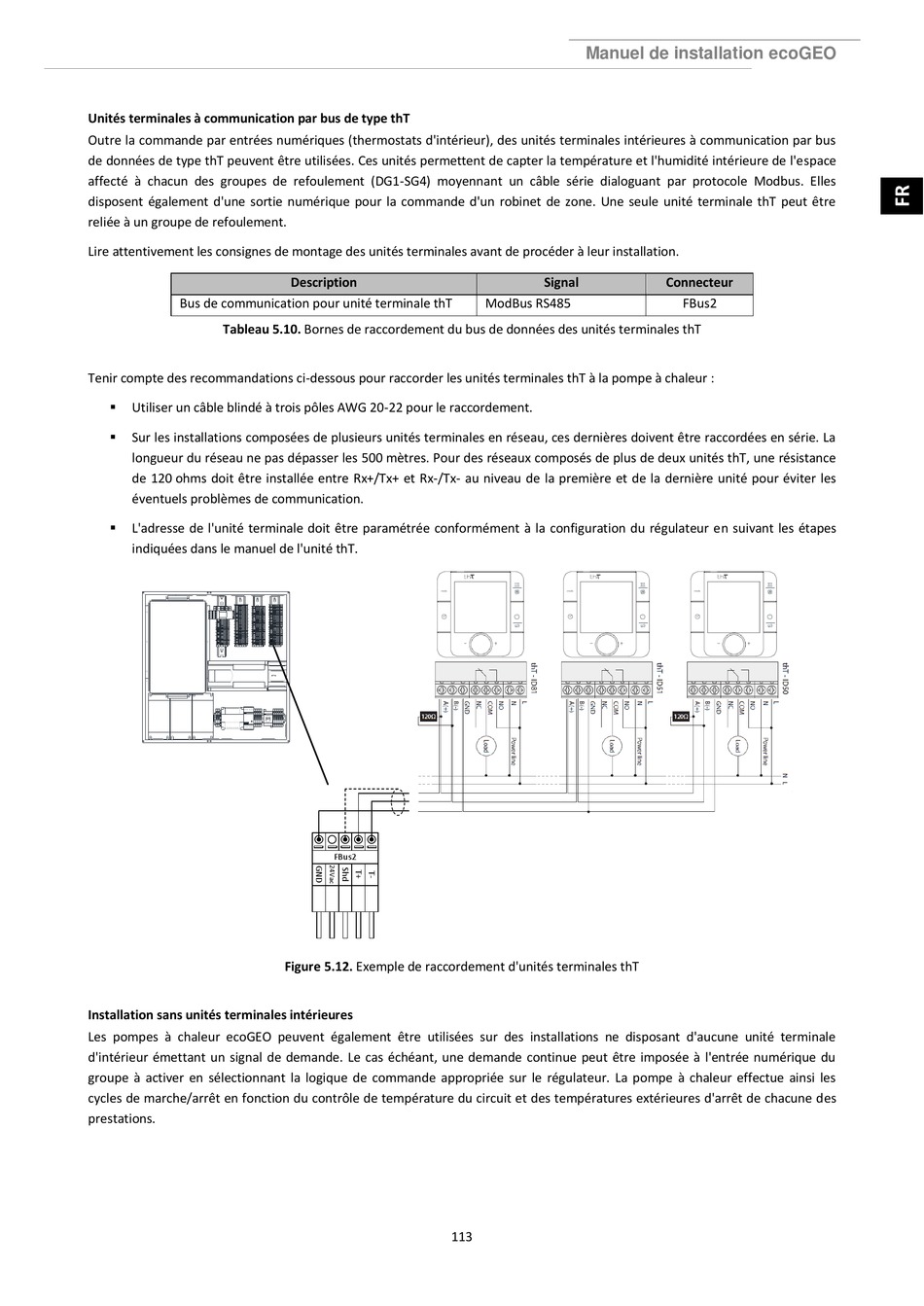

Figure 5.12. Exemple de raccordement d'unités terminales thT
113
Manuel de installation ecoGEO
Signal
ModBus RS485
Connecteur
FBus2
