Inhaltszusammenfassung für ECOFOREST ecoGEO Compact

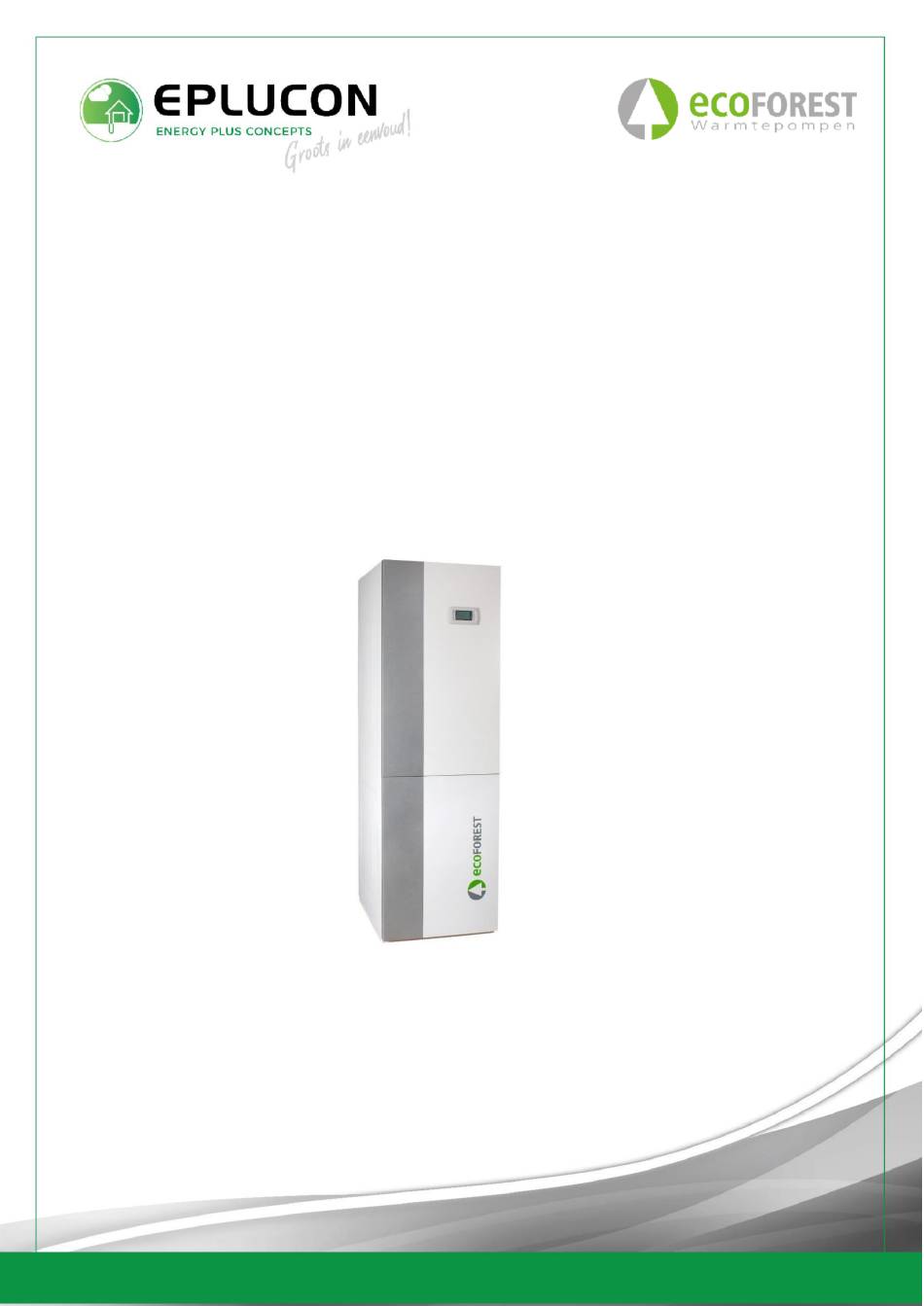

- Seite 1 Anweisungen für die Bewohner Erläuterung Ihrer Luft-Wasser-Wärmepumpe BEWOHNERANWEISUNGEN Luft-...
- Seite 2 INHALT Betrieb der Luft-Wasser-Wärmepumpe ................3 Komponenten Ihres Wärmepumpensystems (Compact) ..........4 Komponenten Ihres Wärmepumpensystems ..............5 Fußbodenheizung und/oder Heizkörper ................6 Bedienfeld ........................7 Hauptbildschirm ......................8 Erklärung der Symbole ....................9 Allgemeine Alarme......................10 Notbetrieb aktivieren ..................... 11 Prüfung des Notbetriebs....................
- Seite 3 Betrieb der Luft-Wasser-Wärmepumpe Der Betrieb einer Wärmepumpe ähnelt dem eines Kühlschranks. Ein Kühlschrank entzieht den Produkten, die sich im Kühlschrank befinden, Wärme. Dadurch werden die Produkte gekühlt. Die abgesaugte Wärme wird über das Register auf der Rückseite des Kühlschranks an die Umgebungsluft abgegeben. Bei einer Wärmepumpe funktioniert dieser Prozess umgekehrt.
- Seite 4 (Compact) Innenteil Das Ecoforest-Wärmepumpensystem besteht aus einem Innen- und Außenteil. Bei Ihnen wurde als Innenteil eine ecoGEO Compact Wärmepumpe installiert. Diese Wärmepumpe verfügt über einen integrierten Leitungswasserkessel. Dieser Edelstahlkessel liefert 165 Liter heißes Wasser. Ihre Wärmepumpe ist außerdem mit unserer einzigartigen HTR-Wärmetechnologie ausgestattet.
- Seite 5 Komponenten Ihres Wärmepumpensystems Außenteil Das Außenteil entzieht Energie (Wärme) aus der Außenluft und gibt diese Energie über die Glykolmischung an das Innenteil Ihres Hauses ab. Das Innenteil wandelt die Energie in heißes Wasser für die Raumheizung und für heißes Leitungswasser um. Im Außenteil, dem Stefani, befindet sich ein Ventilator, der dafür sorgt, dass die Außenluft entlang mit Glykol gefüllter Schläuche geleitet wird und an der Vorderseite abgeblasen wird.
- Seite 6 Fußbodenheizung und/oder Heizkörper Die Art des Anwendungssystems, wie z. B. Fußbodenheizung, hat einen direkten Einfluss auf die Leistung der Wärmepumpe. Niedertemperatur-Anwendungssysteme in Kombination mit Ihrer Wärmepumpe sorgen für größtmögliche Einsparungen. Niedertemperatur-Anwendungssysteme haben eine wesentlich niedrigere Warmwassertemperatur als herkömmliche Zentralheizungssysteme mit Heizkörpern. Die gängigsten Niedertemperatur-Anwendungssysteme sind Fußbodenheizungen und Heizkörper.
- Seite 7 Bedienfeld 1. Aufrufen des Menüs ALARME 2. Zugriff auf das Benutzermenü 3. Zurück zum vorherigen Menü 4. Blättern durch die Liste 5. Eingabetaste / Zugriff auf das Menü „Informationen“ 6. Blättern durch die Liste...
- Seite 8 Hauptbildschirm 1. Datum, Tag und Uhrzeit 2. Status 3. Energiemessgerät 4. Betriebsart 5. Aktive Komponenten...
- Seite 9 Erklärung der Symbole Außenlüfter aktiviert Außeneinheit aktiviert Kompressor aktiviert Heizung aktiviert Heizung aktiv Kühlung aktiv Warmwassermodus Anti-Legionellen-Modus Wartezeit (max. 15 min.) Winterprogramm Sommerprogramm Notfallstatus aufgrund eines aktiven Alarms Notfallstatus aufgrund wiederholter Alarme...
- Seite 10 Allgemeine Alarme Wenden Sie sich im Falle eines Alarms immer zuerst an Ihren Installateur. Alarme Niederdruck Solesystem Alarme Niederdruck Heizung Achtung! Der Quellkreis darf NICHT aufgefüllt werden. Der (Fußboden-)Heizkreis kann aufgefüllt werden.
- Seite 11 Notbetrieb aktivieren Sie sehen den Startbildschirm/Hauptbildschirm des Displays. Drücken Sie die Taste 1x: Sie befinden sich jetzt im Benutzermenü Drücken Sie die Taste 1x: Drücken Sie die Taste erneut: Mit dem kann der Status der Wärmepumpe in den Notbetrieb geändert werden | bis 2x bestätigen mit:...
- Seite 12 Prüfung des Notbetriebs Wenn die oben genannten Schritte korrekt ausgeführt werden, wird innerhalb weniger Minuten ein Blitz auf dem Hauptbildschirm angezeigt. Das bedeutet, dass die Zusatzeinrichtung aktiviert ist.
