Vorlaufgruppen
Sie ermöglichen die Regelung von bis zu vier unterschiedlichen Vorlauftemperaturen. Dazu ermöglichen sie die Regelung einer
direkten Vorlaufgruppe und drei gemischter Vorlaufgruppen. Für die Vorlaufgruppen mit Gemisch müssen regelbare 3-Wege-
Ventile mit analogem Signal 0-10V DC verwendet werden. Für jede der Vorlaufgruppen gibt es unabhängige Terminals für den
Heizungs- und Kühlungsbedarf. Diese Signale müssen mit einer Spannung von 24V AC oder 24V DC versorgt werden.
Integriertes Zusatzgerät im Pufferspeicher der Heizung
Sie ermöglichen die Steuerung eines integrierten Zusatzgeräts im Pufferspeicher der Heizung. Dieses kann als Unterstützung für die
normale Erzeugung für Heizung oder als Notfallgerät verwendet werden.
Hilfskessel
DO13
1 1
DO13
2 2
AI16
T

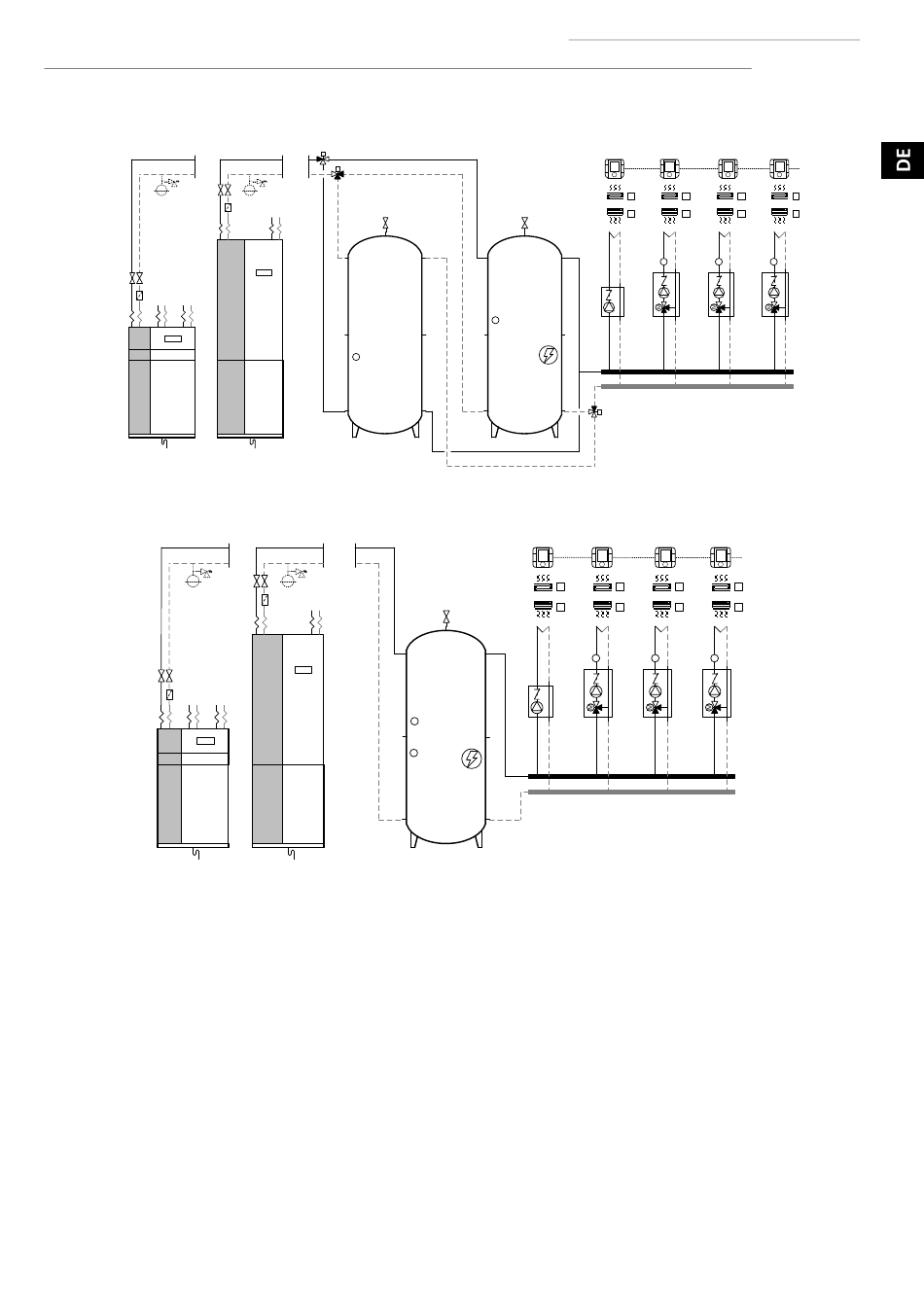

Abb. 3.3. Anschlussschema mit zwei Pufferspeichern.
1 1
2 2
AI15
T
AI16
T
Abb. 3.4. Anschlussschema mit nur einem Pufferspeicher.
